说明

SN74LV1T00 是一款具有较宽电压范围的低压 CMOS 门逻辑电路,用于工业、便携、电信和汽车应用。输出电平以电源电压为基准,并且能够支持 1.8V/2.5V/3.3V/5V CMOS 电平。

该输入设计采用较低阈值电路,可匹配 VCC = 3.3V 时的 1.8V 输入逻辑,并可用于 1.8V 至 3.3V 升压转换。此外,5V 容限输入引脚可实现向下转换(例如,在 VCC = 2.5V 时输出 3.3V 至 2.5V)。1.8V 至 5.5V 的宽 VCC 范围使生成的所需输出电平能够连接至控制器或处理器。

SN74LV1T00 器件的设计电流驱动能力为 8mA,能减少由高驱动输出导致的线路反射、过冲和下冲。

封装信息
器件型号 封装(1) 封装尺寸(2) 本体尺寸(3)
SN74LV1T00 DBV(SOT-23,5) 2.9mm x 2.8mm 2.9mm x 1.6mm
DCK(SC-70,5) 2mm x 2.1mm 2mm x 1.25mm
如需了解更多信息,请参阅第 12 节
封装尺寸(长 × 宽)为标称值,并包括引脚(如适用)。
本体尺寸(长 × 宽)为标称值,不包括引脚。

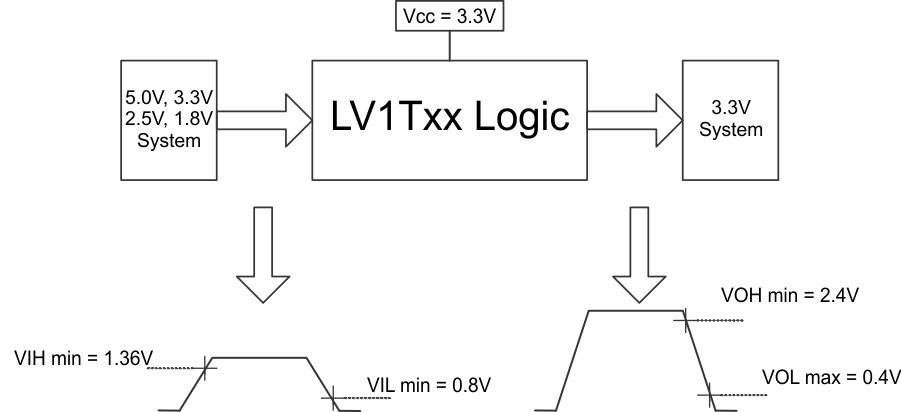

GUID-0667DCD6-45BA-47AE-B254-21DB41F6F0BC-low.gif1.8V 至 3.3V 转换的开关阈值
