3 说明

LMR34215-Q1 稳压器是一款易于使用的同步降压直流/直流转换器。该器件具有集成高侧和低侧功率 MOSFET，可在 4.2V 至 42V 的宽输入电压范围内提供输出电流。

LMR34215-Q1 采用峰值电流模式控制机制来提供出色的效率和输出电压精度。精密使能支持直接连接到宽输入电压或对器件启动和关断进行精确控制，因此提供了灵活性。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监控器的麻烦。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
LMR34215-Q1 VQFN-HR (12) 2.00mm x 3.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

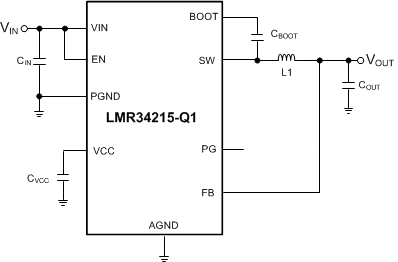

GUID-1425835E-EFDC-4DB6-9D90-4E6A83D22406-low.gif简化版原理图
