说明

INA819 是一款高精度仪表放大器,可提供低功耗并且可在极宽的单电源或双电源电压范围内工作。可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。由于采用超 β 输入晶体管(这些晶体管可提供极低的输入失调电压、失调电压漂移、输入偏置电流、输入电压和电流噪声),该器件可提供出色的精度。附加电路可以为输入提供高达 ±60V 的过压保护。

INA819 经过优化,可提供较高的共模抑制比。当 G = 1 时,整个输入共模范围内的共模抑制比超过 90 dB。根据设计,此器件在低电压下运行,由 4.5V 单电源和高达 ±18V 的双电源供电。

INA819 采用 8 引脚 SOIC、VSSOP 和 WSON 封装,并且额定工作温度范围为 –40°C 至 +125°C。

器件信息(1)
器件型号 封装 封装尺寸(标称值)
INA819 SOIC (8) 4.90mm × 3.91mm
VSSOP (8) 3.00mm × 3.00mm
WSON (8) 3.00mm × 3.00mm
如需了解所有可用封装,请参阅数据表末尾的封装选项附录。



GUID-20220407-SS0I-RQPB-PVTN-5HR1R3NFR0M5-low.pngINA819 简化版内部原理图

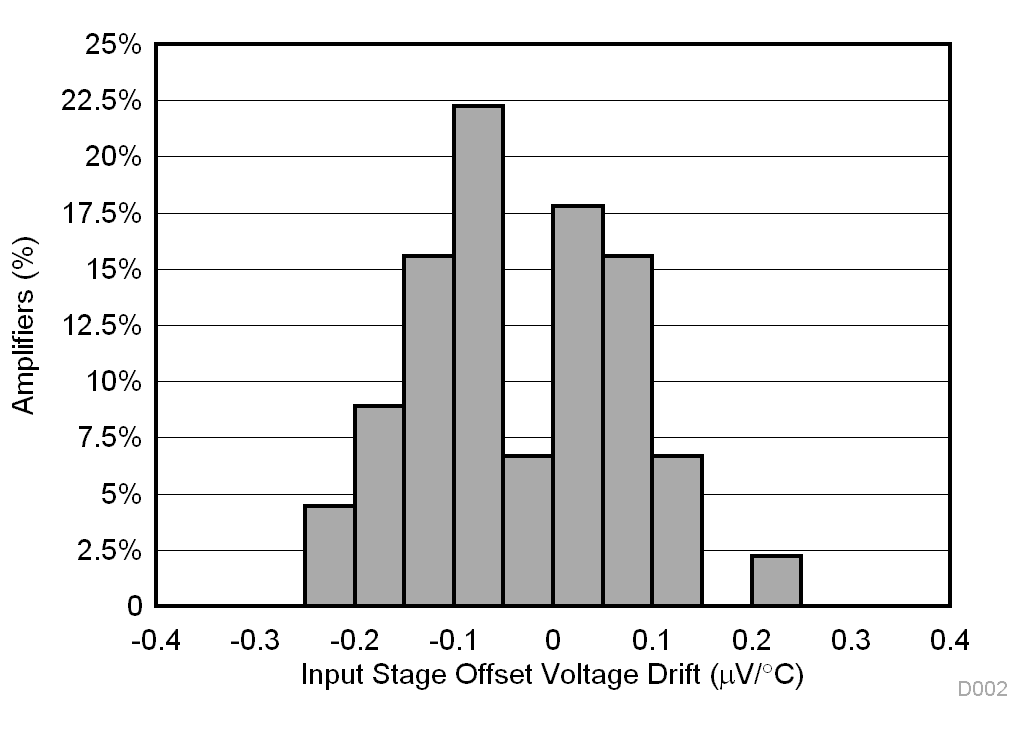

GUID-2B256081-0DF1-45C1-BAC1-642F184DA9F3-low.gif输入阶段失调电压漂移的典型分布
