7.3.3 模拟输出

AMC3311-Q1 在 OUTP 和 OUTN 引脚上提供差分模拟输出。对于 -0.1V 至 2V 范围内的输入电压 VIN，该器件提供标称增益为 1 的线性响应。例如，对于 2V 的输入电压，差分输出电压 (VOUTP – VOUTN) 为 2V。在零输入下（IN 短接到 HGND），这两个引脚输出相同的共模输出电压 VCMout，如电气特性电气特性电气特性 表中所述。对于大于 2V 但小于大概 2.5V 的输入电压，差分输出电压会继续增大，但线性性能会降低。输出在 VCLIPout 的差分输出电压处饱和，如图 7-2 所示（如果输入电压超过 VClipping 值）。

GUID-20230112-SS0I-CGWJ-W6MD-C2QTF6WB8HQC-low.svg图 7-2 输出行为： AMC3311-Q1

AMC3311-Q1 提供失效防护输出，可简化系统级诊断。当集成式直流/直流转换器或高侧 LDO 未为器件的高侧提供所需的电源电压时，失效防护输出处于活动状态。图 7-3 和图 7-4 展示了 AMC3311-Q1 的失效防护输出，这是在正常工作条件下不会出现的负差分输出电压值。使用最大 VFAILSAFE 电压（在电气特性电气特性电气特性 表中指定）作为系统级失效防护检测的基准值。

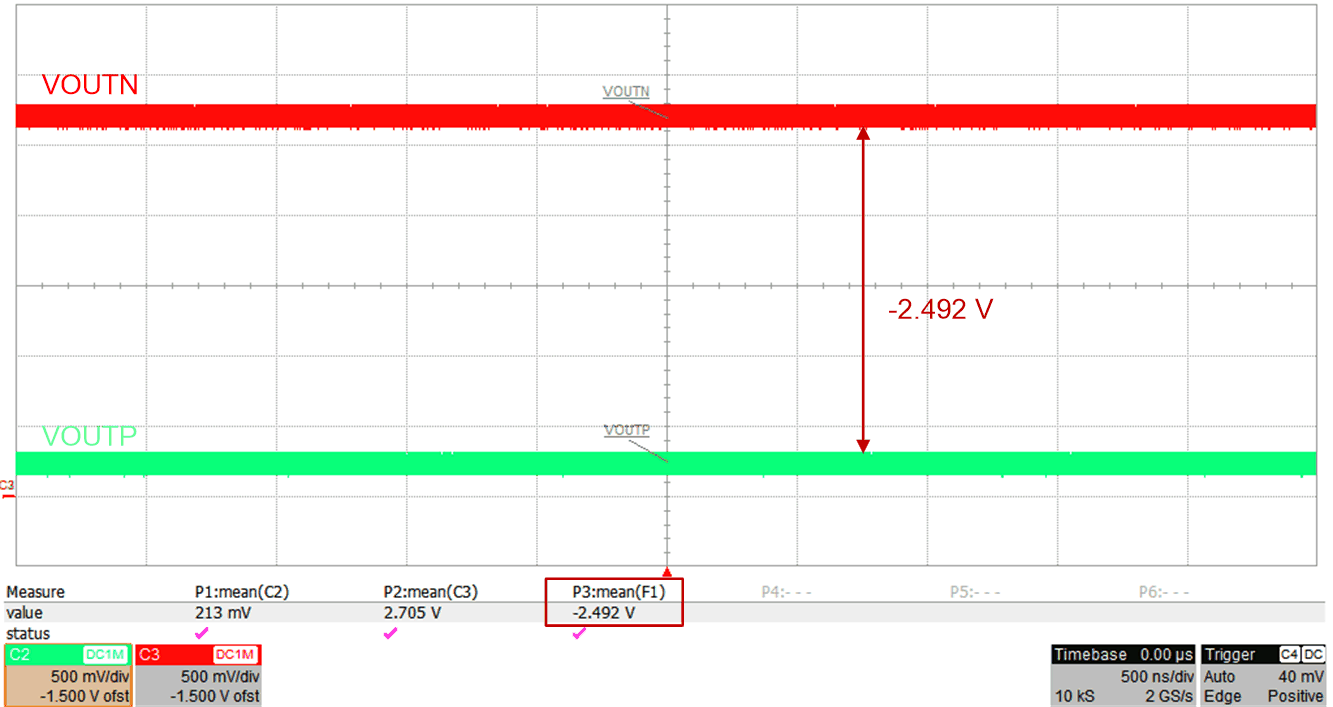

GUID-81DCE6AF-7FB4-4A2D-94AE-13EBB37BF58F-low.gif图 7-3 典型的负削波输出： AMC3311-Q1

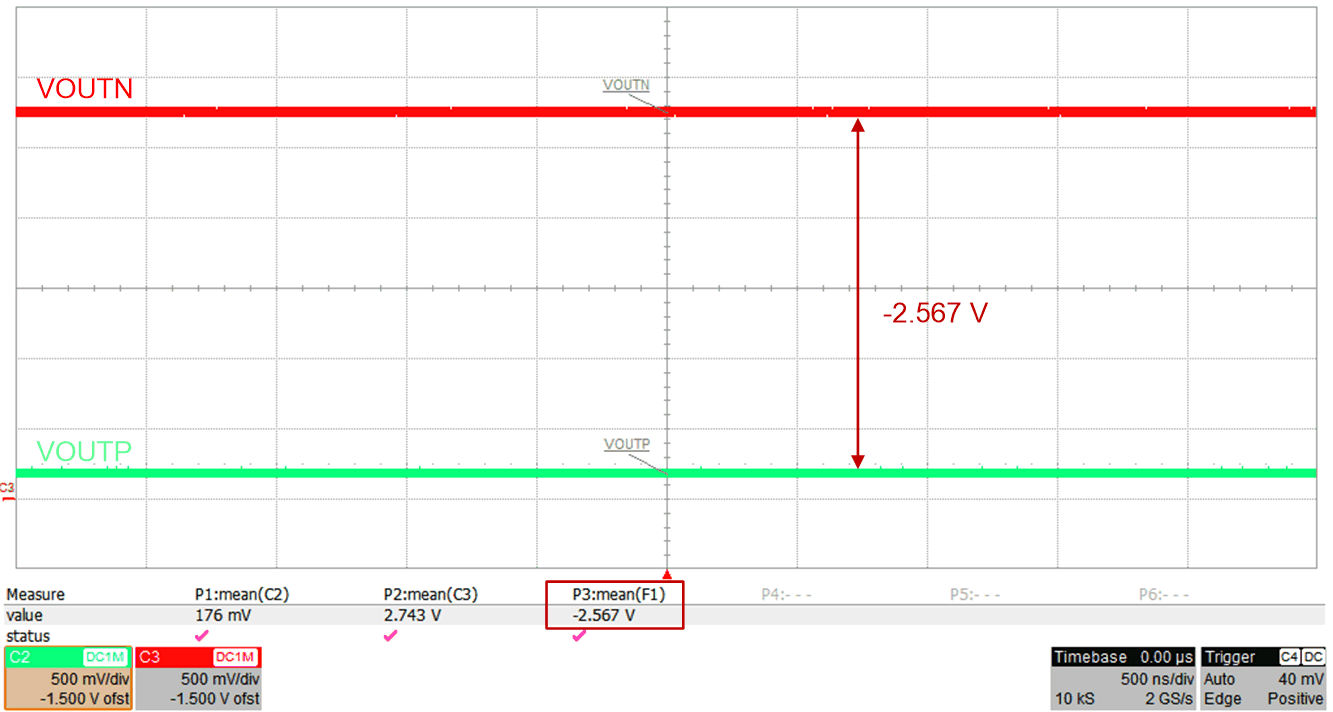

GUID-A5B7641F-8D17-447D-AE21-75BAC6F9626D-low.gif图 7-4 典型的失效防护输出： AMC3311-Q1
