1 器件概述

1.1 特性

  • USB2.0 物理层 (PHY) 收发器芯片，可通过 ULPI 引脚接口连接 USB 控制器，其完全符合：
    • 通用串行总线规范 2.0 版
    • USB 2.0 规范移动附录 1.3 版
    • UTMI+ 低引脚接口 (ULPI) 规范 1.1 版
  • DP/DM 线路外部组件补偿（专利号 US7965100 B1）
  • 连接主机、外设和 OTG 器件内核的接口；针对便携式器件或具有内置 USB OTG 器件内核的系统 ASIC 进行了优化
  • 完整的 USB OTG 物理前端
  • USB 电池充电器检测特性
  • SOF 引脚具有 USB HS 起始帧时钟输出特性，可用于同步其他支持 USB 数据包流的应用（例如音频）
  • ULPI 接口：
    • 针对无端接 50Ω 线路阻抗进行优化的 I/O 接口 (1.8V)
    • ULPI 时钟引脚 (60 MHz) 可同时支持输入和输出时钟配置
    • 符合 ULPI 标准的完全可编程寄存器集
  • 全工业级工作温度范围：-40°C 至 85°C
  • 采用 TFBGA36 焊球封装

1.2 应用范围

  • 移动电话
  • 便携式计算机
  • 平板电脑设备
  • 视频游戏控制台
  • 台式机
  • 便携式音乐播放器

1.3 说明

TUSB1211 器件是一款 USB2.0 收发器芯片，可通过 ULPI 接口连接 USB 控制器。该器件支持所有 USB2.0 数据速率（高速 480Mbps、全速 12Mbps 以及低速 1.5Mbps），且兼容主机和外设模式。此外，TUSB1211 还支持 UART 模式及原有 ULPI 串行模式。

TUSB1211 器件支持 USB2.0 规范相关的 OTG（1.3 版）可选附件，包括主机协商协议 (HNP) 和会话请求协议 (SRP)。TUSB1211 还支持 USB 电池充电规范版本 1.1：在 DP/DM 线路集成一个充电器检测模块来实现感测和控制，在 ID 线路集成 ACA（辅助充电适配器）来实现检测和控制。

发送器中的 DP/DM 外部组件补偿可对串联阻抗中的变化进行补偿，以匹配数据线路阻抗和接收器输入端阻抗，限制数据反射，从而改善眼图。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TUSB1211 BGA MICROSTAR JUNIOR (36) 3.50mm x 3.50mm
(1) 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

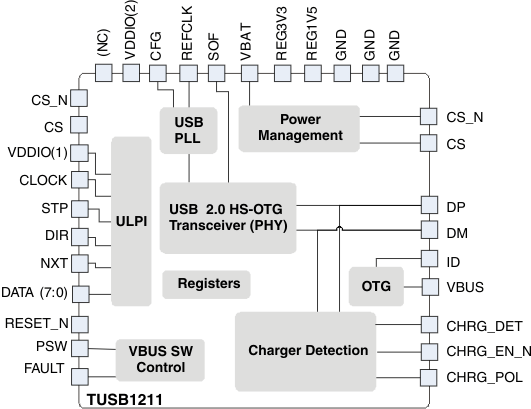

1.4 功能框图

TUSB1211 bd_llse44.gif
