特性

  • 全集成电源解决方案,包括输入和输出电容
  • 只需一个电阻即可设置电压
  • 9mm x 15mm 小型封装
    • 最大高度 2.3mm
    • TPSM84A21 引脚兼容
  • 超快速负载阶跃响应
  • 效率高达 90%
  • 输出电压精度为 1%
  • 4MHz 开关频率
  • 与外部时钟同步
  • 电源正常输出
  • 预偏置输出启动
  • 可编程欠压闭锁 (UVLO)
  • 工作 IC 结温范围:-40°C 至 +125°C
  • 工作环境温度范围:-40°C 至 +85°C
  • 符合 EN55022 B 类辐射标准

应用

  • 电信和无线基础设施
  • 测试和测量
  • Compact PCI/PCI Express/PXI Express

说明

TPSM84A22 是一套易于使用的集成电源解决方案,它将 TPS54A20 10A、DC/DC 同步降压转换器与功率 MOSFET、隔离电感、输入和输出电容以及无源器件完美融合于薄型封装中。这套完备的电源解决方案只需一个电阻即可设置电压,设计过程中无需考虑回路补偿和磁件选型。

对于标准 应用 而言,凭借这套全集成电源解决方案,无需使用额外的输入或输出电容即可正常运行,而且只需通过一个外部电阻即可设置输出电压。此外,TPSM84A22 还支持高频运行,同时兼具超快瞬态响应和精准的稳压能力,轻松满足严格的稳压规范。

该器件采用 9mm × 15mm 的小巧尺寸,方便焊接在印刷电路板上,从而打造一种紧凑的薄型负载点设计。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
TPSM84A22 QFM 9.00mm × 15.00mm
  1. 要了解所有可用封装,请参见数据表末尾的可订购产品附录。

器件比较

器件编号 VOUT 调节范围
TPSM84A21 0.55V - 1.35V
TPSM84A22 1.2V - 2.05V

空白

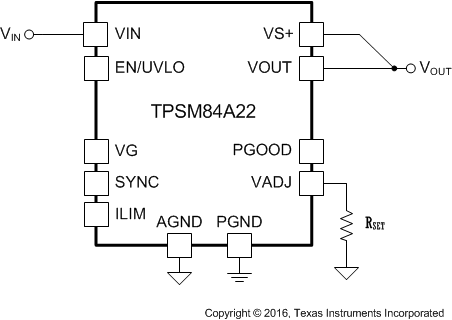

简化电路原理图

TPSM84A22 A22SimpSch2.gif

瞬态响应

TPSM84A22 A22frontTrans3.gif
