1 特性

  • 3A 或 2A 最大负载电流
  • 输入电压范围：3.5V 至 36V，瞬态电压可达 42V
  • 可调节输出电压范围为 3.3V 至 10V
  • 2.1MHz 固定开关频率
  • ±2% 输出电压容差
  • 结温范围：-40°C 至 150°C
  • 1.7µA 关断电流（典型值）
  • 无负载时的输入电源电流为 24µA（典型值）
  • 具有滤波和延迟功能的复位输出
  • 可提高效率的自动轻负载模式
  • 用户可选的强制脉宽调制模式 (FPWM)
  • 内置环路补偿、软启动、电流限制、热关断、欠压锁定 (UVLO) 以及外部频率同步功能
  • 耐热增强型 16 引脚封装：
    5mm × 4.4mm × 1mm

2 应用

  • 楼宇和工厂自动化领域的工业电源
  • 电池供电类器件
  • 低噪声和低电磁干扰 (EMI) 应用
  • 光纤通信系统

3 说明

LM53603 和 LM53602 降压稳压器专为 12V 工业和汽车类 应用而设计，可通过最高 36V 的输入电压提供 3.3V/3A 或 10V/2A 输出。当输入电压高达 20V 时，该器件可利用高级高速电路得以稳压，同时以 2.1MHz 的开关频率提供 5V 输出。该器件采用创新型架构，在输入电压仅为 3.5V 时也可提供 3.3V 稳压输出。该产品针对工业和汽车客户进行了全方位优化。器件的输入电压最高可达 36V，容许的最高瞬态电压达 42V，这简化了输入浪涌保护设计。开漏复位输出具有滤波和延迟功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控组件，这节省了成本和电路板空间。该器件可在 PWM 和脉频调制 (PFM) 两种模式之间无缝切换，并且无负载条件下的工作电流仅为 24µA，这确保了其在所有负载条件下均可展现高效率和出色的瞬态响应。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LM53603
LM53602		 HTSSOP (16) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

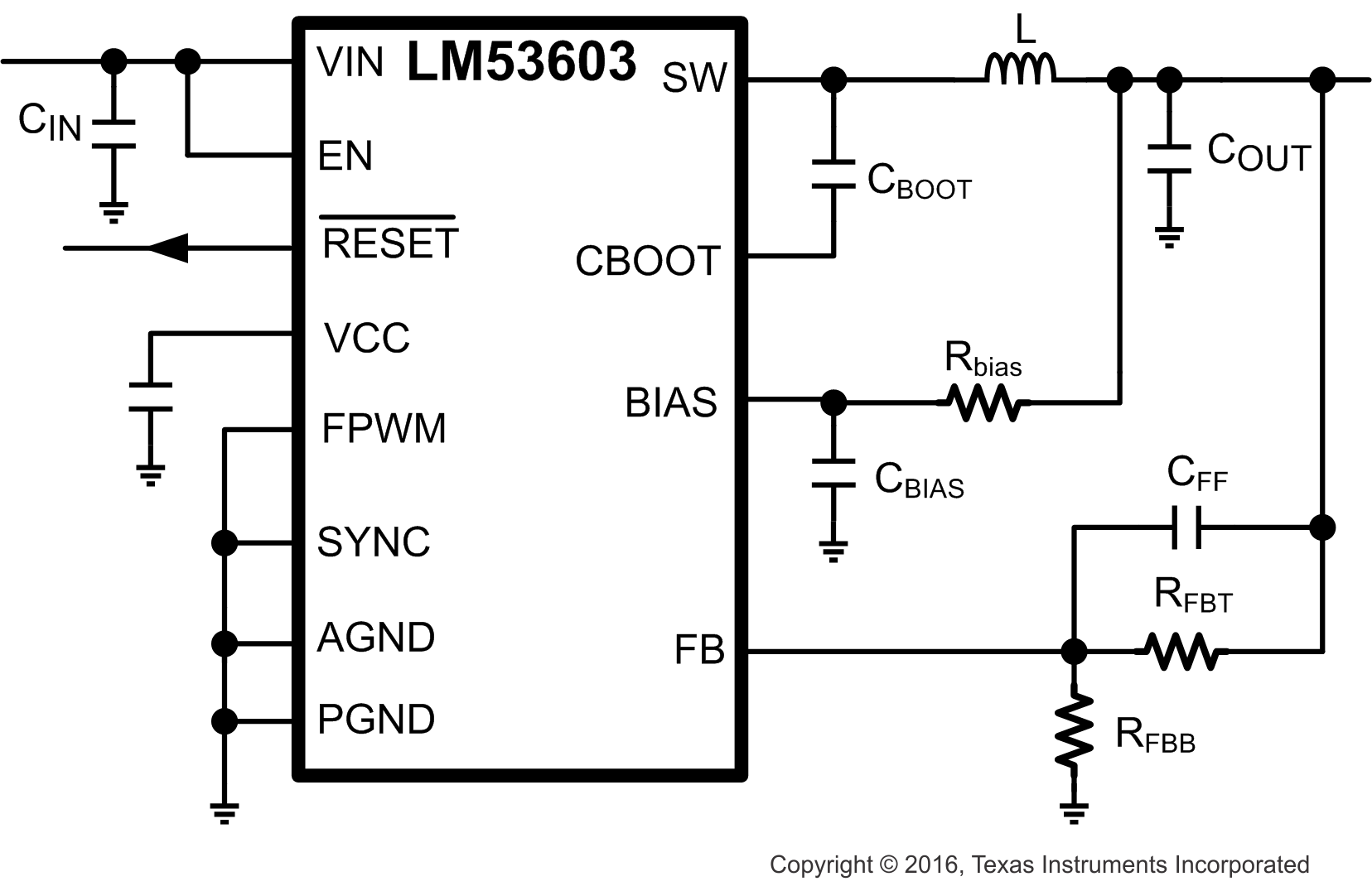

简化电路原理图

schematic for 3A automotive buck synchronous converter LM53602 LM53603 simple_circuit.png

具有 5V/3A 输出的工业电源

Industrial power supply evaluation demo board LM53602 LM53603 solution_size_snvsa42.jpg
