ZHCSBI0C March 2013 – October 2014 LM3279
PRODUCTION DATA.
LM3279 是一款降压-升压 DC/DC 转换器,专为生成高于或低于给定输入电压的输出电压而设计,尤其适用于便携式 应用中由单节锂离子电池供电的功率放大器。
LM3279 具有四种运行模式:脉宽调制 (PWM)、脉频调制 (PFM)、待机模式和关断模式。在正常情况下,LM3279 在 2.4MHz 典型开关频率下以完全同步的 PWM 模式运行,可在降压与升压运行状态之间实现无缝切换。节能 PFM 模式提高了低功耗 RF 传输模式期间的效率,并且节省了流耗。对于高传输功率,此器件运行在 PWM 降压或升压模式下,而此器件可在低功耗传输期间在 PWM 和 PFM 模式之间转换。LM3279 可通过内置的 MIPI PFFE 数字控制接口或外部 MCU 的模拟控制接口进行控制,其设计具有灵活性。

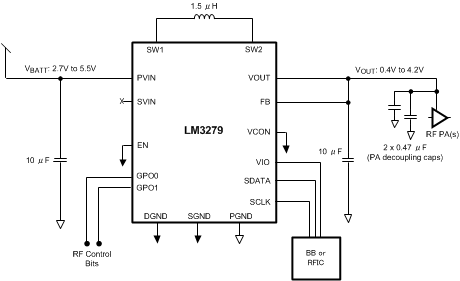

功率转换器拓扑结构可通过使用一个小型封装,外壳尺寸电感器和两个表面贴装电容器来实现尽可能小的总体解决方案尺寸。
LM3279 针对降压和升压模式运行而进行了内部补偿,从而提供了最佳的瞬态响应。
器件型号 | 封装 | 封装尺寸(最大值) |
---|---|---|
LM3279 | DSBGA (16) | 2.529mm x 2.146mm |
