3.3.9.1 写入参数

下表介绍了写入参数。

表 3-112 写入参数
参数字节 说明
字节 1 投影俯仰角 (LSByte)
字节 2 投影俯仰角 (MSByte)

默认值：0000h

下表展示了二进制补码投影俯仰角数据的位顺序和权重。

表 3-113 投影俯仰角数据的位权重定义
b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0
27 26 25 24 23 22 21 20 2-1 2-2 2-3 2-4 2-5 2-6 2-7 2-8

此命令与节 3.3.7 命令结合使用。

投影俯仰角被限制在 –40 至 40 度。下图展示了投影俯仰角示例。

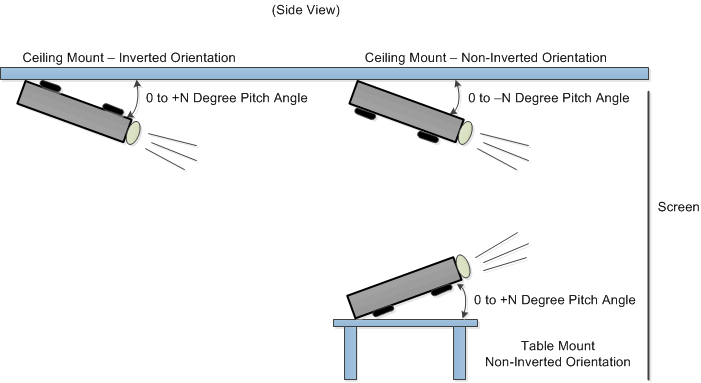

GUID-C30B93B1-C351-4212-A434-CF84E93265BB-low.gif图 3-17 投影俯仰角示例
