6.3 负载调节

本节提供了组装 LM61460AAS（以提高自动模式效率）以及组装 LM61460AFS（以提高 FPWM 模式效率）的电路板的效率图。对于 2MHz 数据，必须从默认 BOM 更改输出级。选择的电感器 (L1) 为 XEL5030-102MEB。

GUID-D7DEC057-8F32-416F-B0D6-6CC26D48E64B-low.gif图 6-16 FSW = 400kHz，5 VOUT，自动模式
GUID-A3776023-76F6-4283-84C1-BAD70C31D16B-low.gif图 6-18 FSW = 400kHz，3.3 VOUT，自动模式
GUID-08DCA4A2-168F-42A5-A058-5B12C4BD05A0-low.gif图 6-20 FSW = 2.2MHz，5 VOUT，自动模式
GUID-2DFCE3A6-40DB-4846-8D69-A575F9C08508-low.gif图 6-22 FSW = 2.2MHz，3.3 VOUT，自动模式
GUID-D576EDD4-FBFC-4437-92F0-9DB820390B8B-low.gif图 6-17 FSW = 400kHz，5 VOUT，FPWM 模式

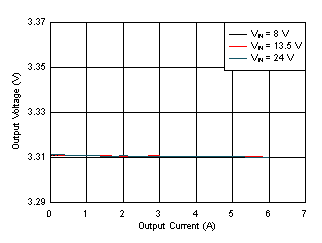

GUID-C522BBB6-6511-4A8F-929C-B5EBC1FC4333-low.gif图 6-19 FSW = 400kHz，3.3 VOUT，FPWM 模式
GUID-70B06B04-2E82-40BA-82C4-5C641A23155D-low.gif图 6-21 FSW = 2.2MHz，5 VOUT，FPWM 模式
GUID-728CB0B5-1329-4C3D-8FF5-ABAEC36D1496-low.gif图 6-23 FSW = 2.2MHz，3.3 VOUT，FPWM 模式
