参数测量信息

TL1431 TL1431M 针对 V(KA) = Vref 的测试电路图 6-1 针对 V(KA) = Vref 的测试电路
TL1431 TL1431M 针对 Ioff 的测试电路图 6-3 针对 Ioff 的测试电路
TL1431 TL1431M 电压放大测试电路图 6-5 电压放大测试电路
TL1431 TL1431M 脉冲响应测试电路图 6-7 脉冲响应测试电路
TL1431 TL1431M 针对 V(KA) > Vref 的测试电路图 6-2 针对 V(KA) > Vref 的测试电路
TL1431 TL1431M 针对 0.1Hz 至 10Hz 等效输入噪声电压的测试电路图 6-4 针对 0.1Hz 至 10Hz 等效输入噪声电压的测试电路
TL1431 TL1431M 基准阻抗测试电路图 6-6 基准阻抗测试电路

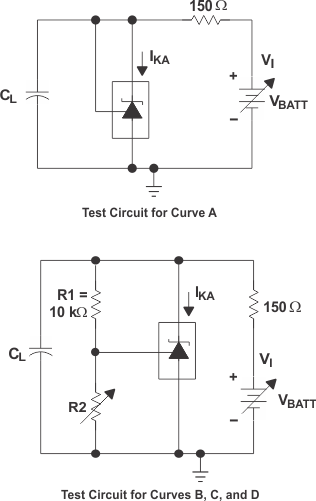

TL1431 TL1431M 曲线 A 至 D 的测试电路图 6-8 曲线 A 至 D 的测试电路
