5.6 典型特性

TPS54J060 高侧 FET RdsON
图 5-1 高侧 FET RdsON
TPS54J060 过流限值
图 5-3 过流限值
TPS54J060 使能电压
图 5-5 使能电压
TPS54J060 VIN UVLO
图 5-7 VIN UVLO
TPS54J060 PGOOD 阈值
图 5-9 PGOOD 阈值
TPS54J060 过零阈值
图 5-11 过零阈值
TPS54J060 非开关电源电流图 5-13 非开关电源电流
TPS54J060 600kHz 开关频率与负载电流间的关系
VOUT = 1.2 VL = 1µHMODE = FCCM
图 5-15 600kHz 开关频率与负载电流间的关系
TPS54J060 2200kHz 开关频率与负载电流间的关系
VOUT = 2.5 VL = 0.47µHMODE = FCCM
图 5-17 2200kHz 开关频率与负载电流间的关系
TPS54J060 低侧 FET RdsON
图 5-2 低侧 FET RdsON
TPS54J060 负过流限制
图 5-4 负过流限制
TPS54J060 Vref
图 5-6 Vref
TPS54J060 VCC UVLO
图 5-8 VCC UVLO
TPS54J060 PGOOD 灌电流
图 5-10 PGOOD 灌电流
TPS54J060 软启动拉电流
图 5-12 软启动拉电流
TPS54J060 关断电源电流图 5-14 关断电源电流

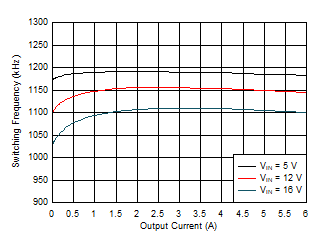

TPS54J060 1100kHz 开关频率与负载电流间的关系
VOUT = 1.2 VL = 1µHMODE = FCCM
图 5-16 1100kHz 开关频率与负载电流间的关系
TPS54J060 1100kHz 开关频率与负载电流间的关系 – DCM
VOUT = 1.2 VL = 1µHMODE = DCM
图 5-18 1100kHz 开关频率与负载电流间的关系 – DCM
