8.5.1 刷写模式

在刷写模式下，主系统的引导加载程序可启用 UART 驱动程序，并需要来自外部刷写实用程序的包含用户应用程序（二进制映像）和器件固件（称为器件固件补丁或服务包）的数据流。图 8-7显示了在 PC 平台上执行的刷写实用程序，但也可在嵌入式平台上完成该协议。

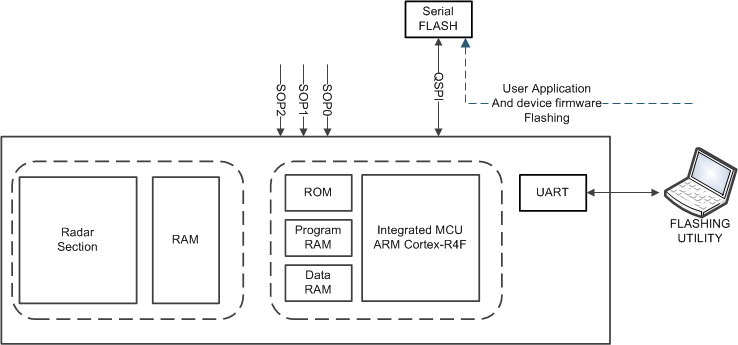

AWR6443 AWR6843 图 5.引导加载程序刷写模式图 8-7 图 5.引导加载程序刷写模式
