DATA SHEET

用于电压检测应用的 AMC1336 小型、高精度、增强型隔离式 Δ-Σ 调制器 驱动器

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 输入结构专为电压测量而优化：
    • 输入电压范围：±1V
    • 输入电阻：1.5GΩ（典型值）
  • 出色的直流性能：
    • 失调电压误差：±0.5mV（最大值）
    • 温漂：±4µV/°C（最大值）
    • 增益误差：±0.25%（最大值）
    • 增益漂移：±40ppm/°C（最大值）
  • 瞬态抗扰性：115kV/µs（典型值）
  • 高侧电源缺失检测
  • 安全相关认证：
    • 符合 DIN VDE V 0884-11: 2017-01 标准的 8000VPEAK 增强型隔离
    • 符合 UL1577 标准且长达 1 分钟的 5700VRMS 隔离
    • IEC 62368-1 终端设备标准

2 应用

  • 以下器件的隔离式交流和直流电压测量：
    • 不间断电源
    • 光电逆变器
    • 电机驱动器

3 说明

AMC1336 是一款精密 Δ-Σ 调制器，通过抗电磁干扰性能极强的电容式双隔离隔栅将输出与输入电路隔离开。该隔离层经过认证，可以按照 DIN VDE V 0884-11 和 UL1577 标准提供高达 8000VPEAK 的增强型隔离。与隔离式电源结合使用时，该隔离式调制器可将以不同共模电压等级运行的系统的各器件隔开，并防止较低电压器件损坏。

AMC1336 独有的双极 ±1V 宽输入电压范围及其高输入电阻支持与高电压应用中的电阻分压器 直接连接。与数字滤波器（例如集成到 TMS320F28004x、TMS320F2807x 或 TMS320F2837x 微控制器系列中的数字滤波器）配合使用以抽取输出位流时，该器件可在 82kSPS 的数据速率下实现具有 87dB 动态范围的 16 位分辨率。

在高侧，AMC1336 由
3.3V 或 5V 电源供电。隔离式数字接口由 3.0V、3.3V 或 5V 电源供电。

AMC1336 的额定扩展工业温度范围为 –40°C 至 +125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
AMC1336 SOIC (8) 5.85mm × 7.50mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

Device Images

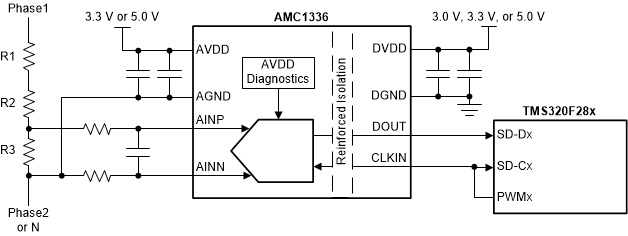

简化原理图

AMC1336 frontpage_bas951.gif

4 修订历史记录

Changes from A Revision (December 2019) to B Revision

  • Changed PD (AVDD = DVDD = 5.5 V) from 88 mW to 90.75 mW.Go
  • Changed PD1 (AVDD = 5.5 V) from 55 mW to 57.75 mWGo
  • Added UL certification file number.Go

Changes from * Revision (August 2019) to A Revision

  • Changed 将文档状态从“预告信息”更改为“生产数据”Go

5 Pin Configuration and Functions

DWV Package
8-Pin SOIC
Top View

Pin Functions

PIN I/O DESCRIPTION
NO. NAME
1 AVDD — Analog (high-side) power supply, 3.0 V to 5.5 V.
See the Power Supply Recommendations section for decoupling recommendations.
2 AINP I Noninverting analog input
3 AINN I Inverting analog input
4 AGND — Analog (high-side) ground reference
5 DGND — Digital (controller-side) ground reference
6 DOUT O Modulator bitstream output, updated with the rising edge of the clock signal present on CLKIN. Use the rising edge of the clock to latch the modulator bitstream at the input of the digital filter device.
7 CLKIN I Modulator clock input with internal pulldown resistor (typical value: 1 MΩ). The clock signal must be applied continuously for proper device operation; see the Clock Input section for additional details.
8 DVDD — Digital (controller-side) power supply, 2.7 V to 5.5 V.
See the Power Supply Recommendations section for decoupling recommendations.

6 Specifications

Table 1. Absolute Maximum Ratings

see(1)
MIN MAX UNIT
Power-supply voltage AVDD to AGND –0.3 6.5 V
DVDD to DGND –0.3 6.5
Analog input voltage On the AINP and AINN pins AGND – 5 AVDD + 0.5 V
Digital input voltage On the CLKIN pin DGND – 0.5 DVDD + 0.5 V
Digital output voltage On the DOUT pin DGND – 0.5 DVDD + 0.5 V
Input current Continuous, any pin except power-supply pins –10 10 mA
Temperature Junction, TJ 150 °C
Storage, Tstg –65 150
(1) Stresses beyond those listed under Absolute Maximum Ratings may cause permanent damage to the device. These are stress ratings only, which do not imply functional operation of the device at these or any other conditions beyond those indicated under Table 3. Exposure to absolute-maximum-rated conditions for extended periods may affect device reliability.


Texas Instruments
