摘要

这款 80V、2.0mΩ、D2PAK (TO-263) NexFET™ 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。

CSD19506KTT
产品概要
TA = 25°C 典型值 单位
VDS 漏源电压 80 V
Qg 栅极电荷总量 (10V) 120 nC
Qgd 栅漏栅极电荷 20 nC
RDS(on) 漏源导通电阻 VGS = 6V 2.2 mΩ
VGS = 10V 2.0 mΩ
VGS(th) 阈值电压 2.5 V
订购信息(1)
器件数量介质封装运输
CSD19506KTT50013 英寸卷带D2PAK 塑料封装卷带包装
CSD19506KTTT50
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
绝对最大额定值
TA = 25°C值单位
VDS漏源电压80V
VGS栅源电压±20V
ID持续漏极电流（受封装限制）200A
持续漏极电流（受器件限制），TC = 25°C 时测得291
持续漏极电流（受器件限制），TC = 100°C 时测得206
IDM脉冲漏极电流(1)400A
PD功率耗散375W
TJ、
Tstg		工作结温和
贮存温度范围		-55 至 175°C
EAS雪崩能量，单脉冲
ID = 129A，L = 0.1mH，RG = 25Ω		832mJ
(1) 最大 RθJC = 0.4°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%
CSD19506KTT RDS(on) 与 VGS 之间的关系RDS(on) 与 VGS 之间的关系

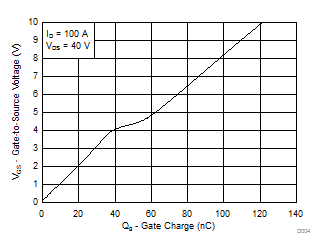

CSD19506KTT 栅极电荷栅极电荷
