4.3 典型 MOSFET 特性

（TA = 25°C 时测得，除非另有说明）

CSD19532KTT 瞬态热阻抗
图 4-1 瞬态热阻抗
CSD19532KTT 饱和特性
图 4-2 饱和特性

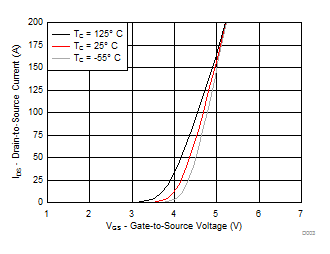

CSD19532KTT 传输特性
VDS = 5V
图 4-3 传输特性
CSD19532KTT 栅极电荷
VDS = 50VID = 90A
图 4-4 栅极电荷
CSD19532KTT 阈值电压与温度间的关系
ID = 250µA
图 4-6 阈值电压与温度间的关系
CSD19532KTT 标准化通态电阻与温度的关系
ID = 90A
图 4-8 标准化通态电阻与温度的关系
CSD19532KTT 最大安全工作区
单脉冲，最大 RθJC = 0.6°C/W
图 4-10 最大安全工作区
CSD19532KTT 最大漏极电流与温度间的关系
图 4-12 最大漏极电流与温度间的关系

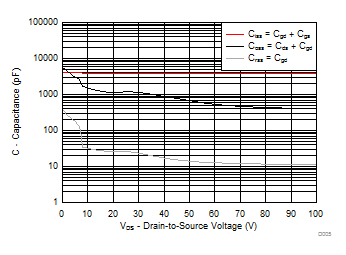

CSD19532KTT 电容
图 4-5 电容
CSD19532KTT 导通电阻与栅源电压
图 4-7 导通电阻与栅源电压
CSD19532KTT 典型二极管正向电压
图 4-9 典型二极管正向电压
CSD19532KTT 单脉冲非钳位电感式开关
图 4-11 单脉冲非钳位电感式开关
