DATA SHEET

ADS1220 集成 PGA 和基准的 4 通道、2kSPS、低功耗、24 位 ADC

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 低电流：
    占空比模式下低至 120μA（典型值）
  • 宽电源电压范围：2.3V 至 5.5V
  • 可编程增益：1V/V 至 128V/V
  • 可编程数据速率：高达 2kSPS
  • 高达 20 位有效分辨率
  • 采用单周期稳定数字滤波器，在 20SPS 时
    实现 50Hz 和 60Hz 谐波抑制
  • 两个差分输入或四个单端输入
  • 双匹配可编程电流源：
    10μA 至 1.5mA
  • 集成 2.048V 基准电压：漂移 5ppm/°C（典型值）
  • 集成 2% 精准振荡器
  • 集成温度传感器：精度 0.5°C（典型值）
  • 与 SPI 兼容的接口（模式 1）
  • 封装：3.5mm × 3.5mm × 0.9mm 超薄型四方扁平无引线 (VQFN)

2 应用

  • 温度传感器测量：
    • 热敏电阻
    • 热电偶
    • 电阻式温度检测器 (RTD)：
      2 线、3 线或 4 线制类型
  • 电阻桥式传感器测量：
    • 压力传感器
    • 应力计
    • 衡器
  • 便携式仪表
  • 工厂自动化和过程控制

3 说明

ADS1220 是一款精密 24 位模数转换器 (ADC)，所集成的多种 特性 能够降低系统成本并减少小型传感器信号测量 应用 中的组件数量。该器件 具有 通过输入多路复用器 (MUX) 实现的两个差分输入或四个单端输入，一个低噪声可编程增益放大器 (PGA)，两个可编程激励电流源，一个电压基准，一个振荡器，一个低侧开关和一个精密温度传感器。

此器件能够以高达 2000 次/秒 (SPS) 采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制。内部 PGA 提供高达 128V/V 的增益。此 PGA 使得 ADS1220 非常适用于小型传感器信号测量 应用 ，例如电阻式温度检测器 (RTD)、热电偶、热敏电阻和阻性桥式传感器。该器件在使用 PGA 时支持测量伪差分或全差分信号。此外，该器件还可配置为禁用内部 PGA，同时仍提供高输入阻抗和高达 4V/V 的增益，从而实现单端测量。

在禁用 PGA 后的占空比模式下运行功耗可低至 120µA。ADS1220 采用无引线 VQFN-16 或薄型小外形尺寸 (TSSOP)-16 封装，额定工作温度范围为 -40°C 至 +125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS1220 VQFN (16) 3.50mm x 3.50mm
TSSOP (16) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

K 型热电偶测量

ADS1220 FP_TC_example_bas501.gif

4 修订历史记录

Changes from B Revision (February 2015) to C Revision

  • 已更改 K-Type 热电偶测量图Go
  • Added 脚注 1 至引脚功能表，同时相应更改了 AIN0/REFP1、AIN1、AIN2、AIN3/REFN1、REFN0 和 REFP0 引脚说明Go
  • Changed 功能框图图片Go
  • Changed 旁路 PGA 部分Go
  • Added 第四句至温度传感器部分Go
  • Changed 由数字代码转换为温度部分的最后一个公式Go
  • Changed 在 配置寄存器 2 中的位 5:4 的说明Go
  • Added 未使用的输入和输出部分Go
  • Changed Figure 74Go
  • Changed Figure 77Go
  • Changed Figure 78Go
  • Changed Figure 79Go
  • Changed Figure 82Go
  • Changed 电源相关建议部分：已更改电源排序小节，已添加电源斜升速率小节Go

Changes from A Revision (July 2013) to B Revision

  • 已添加 TI 设计，器件信息，ESD 额定值，建议的工作条件，开关特性表，应用与实施，电源相关建议，布局，器件和文档支持以及机械、封装和可订购信息部分Go
  • 已更改文档标题，通篇将 QFN 改为 VQFN，特性, 应用, 说明，引脚配置和功能，参数测量信息，特性 描述，器件功能模式，编程，寄存器映射部分以及首页图Go
  • Deleted 产品系列表Go
  • Changed 绝对最大额定值表的格式，已添加最低结温规范，已更改输入电流参数名称并删除了瞬时输入电流规范Go
  • Changed 模拟输入和电压基准输入部分（规范值未变更）并将内部振荡器部分添加至电气特性表Go
  • Changed 系统性能部分：已更改 VIO 参数名称，同时将“PGA 禁用”行添加至偏移漂移、增益误差和增益漂移参数中（属于系统性能部分。该部分位于电气特性表中Go
  • Changed 内部电压基准部分：已更改基准漂移参数最大规范值，同时添加了长期漂移参数（位于电气特性表中Go
  • Deleted 时钟源部分，同时更改了温度传感器和电源部分（规范值未变更）（位于电气特性表中Go
  • Changed 数字输入/输出部分、VIL 参数最小规范值（位于电气特性表中Go
  • Changed SPI 时序要求和Figure 1（规范值未发生更改），已添加 SPI 开关特性和Figure 2 Go
  • Changed 典型特性部分的格式（实际曲线保持不变）Go

Changes from * Revision (May 2013) to A Revision

  • Changed 文档状态至“混合状态”；通篇进行 pre-RTM 修改Go

5 引脚配置和功能

RVA 封装
16 引脚 VQFN 封装
俯视图
ADS1220 po_QFN_bas501.gif
PW 封装
16 引脚 TSSOP 封装
顶视图
ADS1220 po_TSSOP_bas501.gif

引脚功能

引脚 模拟或数字
输入/输出		 说明(1)
名称 编号
RVA PW
AIN0/REFP1 9 11 模拟输入 模拟输入 0，正基准输入 1
AIN1 8 10 模拟输入 模拟输入 1
AIN2 5 7 模拟输入 模拟输入 2
AIN3/REFN1 4 6 模拟输入 模拟输入 3，负基准输入 1。
AIN3/REFN1 和 AVSS 间已连接内部低侧电源开关。
AVDD 10 12 模拟 正模拟电源
AVSS 3 5 模拟 负模拟电源
CLK 1 3 数字输入 外部时钟源引脚。如果不使用该引脚，则与 DGND 相连。
CS 16 2 数字输入 片选；低电平有效。如果不使用该引脚，则与 DGND 相连。
DGND 2 4 数字 数字接地
DIN 14 16 数字输入 串行数据输入
DOUT/DRDY 13 15 数字输出 与数据就绪相结合的串行数据输出；低电平有效
DRDY 12 14 数字输出 数据准备就绪，低电平有效。
如果不使用该引脚，则保持断开状态，或通过弱上拉电阻与 DVDD 相连。
DVDD 11 13 数字 正数字电源
REFN0 6 8 模拟输入 负基准输入 0
REFP0 7 9 模拟输入 正基准输入 0
SCLK 15 1 数字输入 串行时钟输入
散热焊盘 — — 散热 PowerPAD。请勿连接该引脚，或仅与 AVSS 相连。
(1) 有关未使用引脚的连接方式，请参见未使用的输入和输出部分。

6 技术规格

6.1 绝对最大额定值(1)

最小值 最大值 单位
电源电压 AVDD 至 AVSS -0.3 7 V
DVDD 至 DGND -0.3 7 V
AVSS 至 DGND –2.8 0.3 V
模拟输入电压 AIN0/REFP1、AIN1、AIN2、AIN3/REFN1、REFP0、REFN0 AVSS – 0.3 AVDD + 0.3 V
数字输入电压 CS、SCLK、DIN、DOUT/DRDY、DRDY、CLK DGND – 0.3 DVDD + 0.3 V
输入电流 连续，除电源引脚外的任意引脚 –10 10 mA
温度 结温，TJ –40 150 °C
储存，Tstg –60 150 °C
(1) 超出绝对最大额定值下列出的应力值可能会对器件造成永久损坏。这些仅为在应力额定值下的工作情况，对于额定值下的器件的功能性操作以及在超出推荐的操作条件下的任何其它操作，在此并未说明。在绝对最大额定值条件下长时间运行会影响器件可靠性。

6.2 ESD 额定值

值 单位
V(ESD) 静电放电 人体放电模式 (HBM)，符合 ANSI/ESDA/JEDEC JS-001(1) ±2000 V
组件充电模式 (CDM)，符合 JEDEC 规范 JESD22-C101(2) ±500
(1) JEDEC 文档 JEP155 规定：500V HBM 能够在标准 ESD 控制流程下安全生产。
(2) JEDEC 文档 JEP157 规定：250V CDM 能够在标准 ESD 控制流程下安全生产。

6.3 建议的工作条件

在工作环境温度范围内（除非另外注明）
最小值 标称值 最大值 单位
电源
单极模拟电源 AVDD 至 AVSS 2.3 5.5 V
AVSS 至 DGND -0.1 0 0.1
双极模拟电源 AVDD 至 DGND 2.3 2.5 2.75 V
AVSS 至 DGND –2.75 -2.5 -2.3
数字电源 DVDD 至 DGND 2.3 5.5 V
模拟输入(1)
VIN 差分输入电压 VIN = V(AINP) – V(AINN)(2) –Vref / 增益 Vref / 增益 V
V(AINx) 绝对输入电压 PGA 禁用，增益 = 1 至 4 AVSS – 0.1 AVDD + 0.1 V
PGA 启用，增益 = 1 至 128 请参见低噪声 PGA 部分
VCM 共模输入电压 PGA 禁用，增益 = 1 至 4 AVSS – 0.1 AVDD + 0.1 V
PGA 启用，增益 = 1 至 128 请参见低噪声 PGA 部分
基准电压输入(3)
Vref 差分基准输入电压 Vref = V(REFPx) – V(REFNx) 0.75 2.5 AVDD V
V(REFNx) 绝对负基准电压 AVSS – 0.1 V(REFPx) – 0.75 V
V(REFPx) 绝对正基准电压 V(REFNx) + 0.75 AVDD + 0.1 V
外部时钟源
f(CLK) 外部时钟频率 0.5 4.096 4.5 MHz
占空比 40% 60%
数字输入
输入电压 DGND DVDD V
温度范围
TA 运行环境温度 –40 125 °C
(1) AINP 和 AINN 表示 PGA 的正负输入。AINx 表示提供的四个模拟输入之一。
PGA 禁用表示关闭并旁路低噪声 PGA。在这种情况下，仍支持增益值 1、2 和 4。
更多相关信息，请参见章节。
(2) 排除偏移和增益误差的影响。
当启用 PGA 时，限制为 ±[(AVDD – AVSS) – 0.4V] / 增益。
(3) REFPx 和 REFNx 表示提供的两个差分基准输入对之一。

6.4 热性能信息

热指标(1) ADS1220 单位
VQFN (RVA) TSSOP (PW)
16 引脚 16 引脚
RθJA 结至环境热阻 43.4 99.5 °C/W
RθJC(top) 结至外壳（顶部）热阻 47.3 35.2 °C/W
RθJB 结至电路板热阻 18.4 44.3 °C/W
ψJT 管结至顶部的特征参数 0.6 2.4 °C/W
ψJB 管结至电路板的特征参数 18.4 43.8 °C/W
RθJC(bot) 结至外壳（底部）热阻 2.0 不适用 °C/W
(1) 有关传统和新热指标的详细信息，请参见应用报告《IC 封装热指标》（文献编号：SPRA953）。

6.5 电气特性

最小和最大规范值适用于 TA = –40°C 至 +125°C 的温度范围。典型规范值在 TA = 25°C 下测定。
所有规范值均在 AVDD = 3.3V、AVSS = 0V、DVDD = 3.3V、PGA 启用、DR = 20SPS 以及外部 Vref = 2.5V 的情况下测定（除非另外注明）。(1)
参数 测试条件 最小值 典型值 最大值 单位
模拟输入
绝对输入电流 请参见 典型特性
差分输入电流 请参见 典型特性
系统性能
分辨率（无代码丢失） 24 位
DR 数据传输速率 正常模式 20、45、90、175、330、600、1000 SPS
占空比模式 5、11.25、22.5、44、82.5、150、250
Turbo 模式 40、90、180、350、660、1200、2000
输入参考噪声 请参见噪声性能部分
INL 积分非线性 增益 = 1 至 128，VCM = 0.5 AVDD，最适条件(2) -15 ±6 15 ppmFSR
VIO 输入偏移电压） PGA 禁用，增益 = 1 至 4，差分输入 ±4 µV
增益 = 1，差分输入，TA = 25°C -30 ±4 30
增益 = 2 至 128，差分输入 ±4
偏移漂移 PGA 禁用，增益 = 1 至 4 0.25 µV/°C
增益 = 1 至 128，TA = –40°C 至 +85°C(2) 0.08 0.3
增益 = 1 至 128 0.25
偏移匹配 在任意两输入间匹配 ±20 µV
增益误差 PGA 禁用，增益 = 1 至 4 ±0.015%
增益 = 1 至 128，TA = 25°C –0.1% ±0.015% 0.1%
增益漂移 PGA 禁用，增益 = 1 至 4 1 ppm/ °C
增益 = 1 至 128(2) 1 4
NMRR 常模抑制比(2) 50Hz ±3%，DR = 20SPS，外部 CLK，50/60 位 = 10 105 dB
60Hz ±3%，DR = 20SPS，外部 CLK，50/60 位 = 11 105
50Hz 或 60Hz ±3%，DR = 20SPS，
外部 CLK，50/60 位 = 01		 90
CMRR 共模抑制比 直流条件下的增益 = 1 90 105 dB
f(CM) = 50Hz，DR = 2000SPS(2) 95 115
f(CM) = 60Hz，DR = 2000SPS(2) 95 115
PSRR 电源抑制比 直流条件下的 AVDD，VCM = 0.5 AVDD，增益 = 1 80 105 dB
直流条件下的 DVDD，VCM = 0.5 AVDD，增益 = 1(2) 100 115
内部参考基准
初始精度 TA = 25°C 2.045 2.048 2.051 V
基准漂移(2) ） 5 30 ppm/°C
长期漂移 1000 小时 110 ppm
电压基准输入
基准输入电流 REFP0 = Vref，REFN0 = AVSS ±10 nA
内部振荡器
内部振荡器精度 正常模式 -2% ±1% 2%
激励电流源 (IDAC)
电流设置 10、50、100、250、500、1000、1500 µA
合规电压 所有电流设置 AVDD – 0.9 V
精度 所有电流设置，每个 IDAC –6% ±1% 6%
电流匹配 IDAC 之间（对于 10µA 设置无效） ±0.3%
温度漂移 每个 IDAC（对于 10µA 设置无效） 50 ppm/ °C
温度漂移匹配） IDAC 之间（对于 10µA 设置无效） 10 ppm/ °C
温度传感器
转换分辨率 14 位数 (Bit)
温度分辨率 0.03125 °C
精度 TA = 0°C 至 +75°C -0.5 ±0.25 0.5 °C
TA = -40°C 至 +125°C -1 ±0.5 1
精度与模拟电源电压间的关系 0.0625 0.25 °C/V
低侧电源开关
RON 导通电阻 3.5 5.5 Ω
流经开关的电流 30 mA
数字输入/输出
VIH 高电平输入电压 0.7 DVDD DVDD V
VIL 低电平输入电压 ） DGND 0.3 DVDD V
VOH 高电平输出电压 IOH = 3mA 0.8 DVDD V
VOL 低电平输出电压 IOL = 3mA 0.2 DVDD V
IH 输入漏电流，高电平 VIH = 5.5V –10 10 µA
IL 输入漏电流，低电平 VIL = DGND –10 10 µA
电源
IAVDD 模拟电源电流(3) 掉电模式 0.1 3 µA
占空比模式，PGA 禁用 65
占空比模式，增益 = 1 至 16 95
占空比模式，增益 = 32 115
占空比模式，增益 = 64、128 135
正常模式，PGA 禁用 240
正常模式，增益 = 1 至 16 340 490
正常模式，增益 = 32 425
正常模式，增益 = 64、128 510
Turbo 模式，PGA 禁用 360
Turbo 模式，增益 = 1 至 16 540
Turbo 模式，增益 = 32 715
Turbo 模式，增益 = 64、128 890
IDVDD 数字电源电流(3) 掉电模式 0.3 5 µA
占空比模式 55
正常模式 75 110
Turbo 模式 95
PD 功耗(3) 占空比模式，PGA 禁用 0.4 mW
正常模式，增益 = 1 至 16 1.4
Turbo 模式，增益 = 1 至 16 2.1
(1) PGA 禁用表示低噪声 PGA 掉电并对其进行了旁路。在这种情况下，仍支持增益值 1、2 和 4。
更多相关信息，请参见旁路 PGA章节。
(2) 通过设计和特性分析数据确保最小值和最大值。
(3) 已选择内部电压基准，启用内部振荡器，IDAC 关闭，同时处于持续转换模式。
选择外部基准时，模拟电源电流通常增加 70µA（正常模式，Turbo 模式）。
启用 IDAC 时，模拟电源电流通常增加 190µA（排除实际 IDAC 电流）。

6.6 SPI 时序要求

在工作环境温度范围内，DVDD = 2.3V 至 5.5V（除非另外注明）
最小值 最大值 单位
td(CSSC) 延迟时间，CS 下降沿至第一个 SCLK 上升沿(2) 50 ns
td(SCCS) 延迟时间，最终 SCLK 下降沿至 CS 上升沿 25 ns
tw(CSH) 脉冲持续时间，CS 为高电平 50 ns
tc(SC) SCLK 周期 150 ns
tw(SCH) 脉冲持续时间，SCLK 为高电平 60 ns
tw(SCL) 脉冲持续时间，SCLK 为低电平 60 ns
tsu(DI) 建立时间，DIN 在 SCLK 下降沿前有效 50 ns
th(DI) 保持时间，DIN 在 SCLK 下降沿后有效 25 ns
SPI 超时(1) 正常模式，占空比模式 13955 t(MOD)
Turbo 模式 27910 t(MOD)
(1) 更多相关信息，请参见 SPI 超时部分。
t(MOD) = 1 / f(MOD)。使用内部振荡器或 4.096MHz 外部时钟时，调制器频率 f(MOD) = 256kHz（正常模式，占空比模式）和 512kHz（Turbo 模式）。
(2) 当不与其他任何器件共享总线时，CS 可永久连接低电平。
ADS1220 tim_req_bas683.gif
注：图中所示为单字节通信。实际通信可能涉及多个字节。
Figure 1. 串行接口时序要求

6.7 SPI 开关特性

在工作环境温度范围内，DVDD = 2.3V 至 5.5V（除非另外注明）
参数 测试条件 最小值 典型值 最大值 单位
tp(CSDO) 传播延迟时间，
CS 下降沿至 DOUT 驱动		 DOUT 负载 = 20pF || 10kΩ，与 DGND 相连 50 ns
tp(SCDO) 传播延迟时间，
SCLK 上升沿至新的有效 DOUT		 DOUT 负载 = 20pF || 10kΩ，与 DGND 相连 0 50 ns
tp(CSDOZ) 传播延迟时间，
CS 上升沿至 DOUT 高阻抗		 DOUT 负载 = 20pF || 10kΩ，与 DGND 相连 50 ns
ADS1220 swi_char_bas683.gif
注：图中所示为单字节通信。实际通信可能涉及多个字节。
Figure 2. 串行接口开关特性

6.8 典型特性

TA = 25°C 时，AVDD = 3.3V，AVSS = 0V，已启用 PGA 并使用外部基准 Vref = 2.5V （除非另外注明）。
ADS1220 C017_bas501.png
AVDD = 3.3V
Figure 3. 相对输入的偏移电压与温度间的关系
ADS1220 C019_bas501.png
AVDD = 3.3V
Figure 5. 增益误差与温度间的关系
ADS1220 C025_bas501.png
AVDD = 3.3V，2.5V 外部基准电压，正常模式
Figure 7. 积分非线性与
差分输入信号间的关系
ADS1220 C043_bas501.png
AVDD = 3.3V，内部基准电压，正常模式
Figure 9. 积分非线性与
差分输入信号间的关系
ADS1220 C042_bas501.png
TA = 25°C，5490 器件的数据

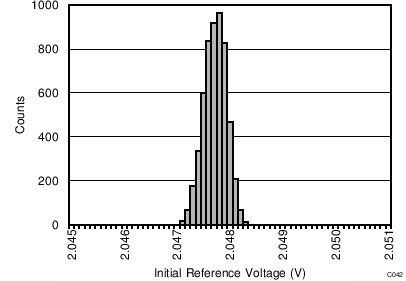

Figure 11. 内部基准电压直方图
ADS1220 C002_bas501.png
DVDD = 3.3V，正常模式
Figure 13. 内部振荡器精度与温度间的关系
ADS1220 C030_bas501.png
AVDD = 3.3V，PGA 启用，TA = –40°C

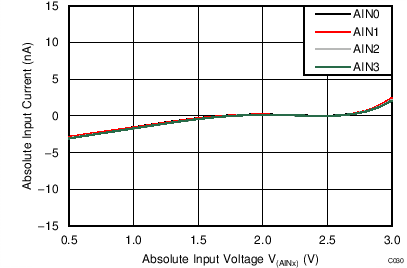

Figure 15. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C032_bas501.png
AVDD = 3.3V，PGA 启用，TA = 85°C
Figure 17. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C038_bas501.png
AVDD = 3.3V，PGA 启用，AINP = AIN0，AINN = AIN1
Figure 19. 差分输入电流与
差分输入电压间的关系
ADS1220 C034_bas501.png
AVDD = 3.3V，PGA 禁用，TA = –40°C
Figure 21. 绝对输入电流与

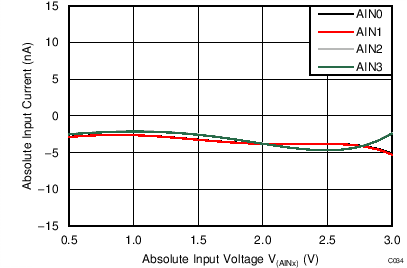

绝对输入电压间的关系
ADS1220 C036_bas501.png
AVDD = 3.3V，PGA 禁用，TA = 85°C
Figure 23. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C040_bas501.png
AVDD = 3.3V，PGA 禁用，AINP = AIN0，AINN = AIN1

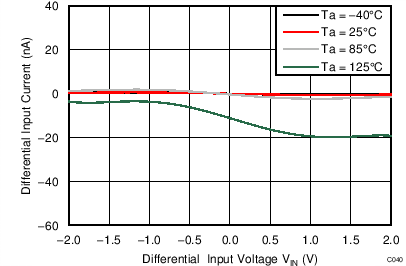

Figure 25. 差分输入电流与
差分输入电压间的关系
ADS1220 C006_bas501.png
Figure 27. IDAC 精度与合规电压间的关系
ADS1220 C007_bas501.png
Figure 29. IDAC 匹配与温度间的关系
ADS1220 C012_bas501.png
AVDD = 3.3V，内部基准电压，Turbo 模式
Figure 31. IAVDD 与温度间的关系
ADS1220 C004_bas501.png
正常模式，内部基准电压
Figure 33. IAVDD 与 AVDD 间的关系
ADS1220 C014_bas501.png
DVDD = 3.3V
Figure 35. IDVDD 与温度间的关系
ADS1220 C001_bas501.png
Figure 37. 低侧电源开关 RON 与温度间的关系
ADS1220 C018_bas501.png
AVDD = 5.0V
Figure 4. 相对输入的偏移电压与温度间的关系
ADS1220 C020_bas501.png
AVDD = 5.0V
Figure 6. 增益误差与温度间的关系
ADS1220 C029_bas501.png
AVDD = 5.0V，2.5V 外部基准电压，正常模式
Figure 8. 积分非线性与
差分输入信号间的关系
ADS1220 C044_bas501.png
AVDD = 5.0V，内部基准电压，正常模式

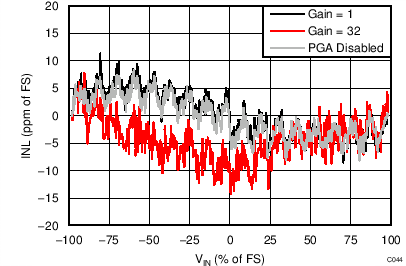

Figure 10. 积分非线性与
差分输入信号间的关系
ADS1220 C021_bas501.png

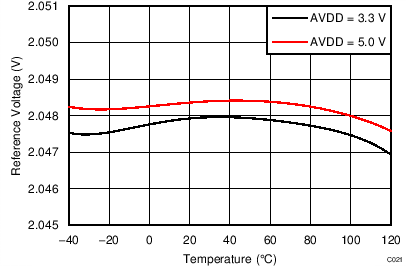

Figure 12. 内部基准电压与温度间的关系
ADS1220 C016_bas501.png
Figure 14. AVDD 电源抑制比与频率间的关系
ADS1220 C031_bas501.png
AVDD = 3.3V，PGA 启用，TA = 25°C
Figure 16. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C033_bas501.png
AVDD = 3.3V，PGA 启用，TA = 125°C

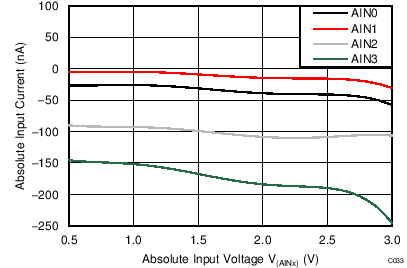

Figure 18. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C039_bas501.png
AVDD = 3.3V，PGA 启用，AINP = AIN3，AINN = AIN2
Figure 20. 差分输入电流与
差分输入电压间的关系
ADS1220 C035_bas501.png
AVDD = 3.3V，PGA 禁用，TA = 25°C
Figure 22. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C037_bas501.png
AVDD = 3.3V，PGA 禁用，TA = 125°C
Figure 24. 绝对输入电流与
绝对输入电压间的关系
ADS1220 C041_bas501.png
AVDD = 3.3V，PGA 禁用，AINP = AIN3，AINN = AIN2
Figure 26. 差分输入电流与
差分输入电压间的关系
ADS1220 C005_bas501.png
Figure 28. IDAC 精度与温度间的关系
ADS1220 C011_bas501.png
AVDD = 3.3V，内部基准电压，正常模式
Figure 30. IAVDD 与温度间的关系
ADS1220 C013_bas501.png
AVDD = 3.3V，内部基准电压，占空比模式
Figure 32. IAVDD 与温度间的关系
ADS1220 C010_bas501.png
Figure 34. IDVDD 与 DVDD 间的关系
ADS1220 C015_bas501.png
Figure 36. 内部温度传感器精度与温度间的关系

7 参数测量信息

7.1 噪声性能

Δ-Σ (ΔΣ) 模数转换器 (ADC) 基于过采样原则。ΔΣ ADC 的输入信号在高频下（调制器频率）进行采样，随后在数字域中进行滤波和抽取，从而在相应输出数据传输速率下生成转换结果。调制器频率与输出数据传输速率的比值称为过采样率 (OSR)。通过增加 OSR 并降低输出数据传输速率， ADC 的噪声性能可以被优化。即当输出数据传输速率下降时，获取一个转换结果需要对内部调制器的更多样本求取平均值，因此输入参考噪声下降。增大增益同样能够降低输入参考噪声，这在测量低幅度信号时非常有效。

Table 1 至Table 8 总结了器件的噪声性能。这些数据代表 TA = 25°C 并使用 2.048V 内部基准电压时的典型噪声性能。显示的数据为在约 0.75 秒的时间内针对单一器件读数求取平均值的结果，此类数据的测定条件为输入以内部方式短接在一起。Table 1、Table 3、Table 5 和Table 7 列出了不同条件下输入参考噪声（单位为 μVRMS）。请注意，µVPP 值在括号中显示。Table 2、Table 4、Table 6 和Table 8 列出了根据 μVRMS 值计算得出的相应数据有效位数 (ENOB)。该计算过程通过Equation 1 完成。请注意，使用Equation 2 并根据噪声峰峰值计算得出的无噪声位在括号中显示。

输入can的噪声（Table 1、Table 3、Table 5 和Table 7）仅在使用外部低噪声基准（例如，REF5020）时略有变化。要在使用除 2.048V 外的其他基准电压时计算 ENOB 数和无噪声位，请使用Equation 1 至Equation 3：

Equation 1. ENOB = ln (满量程范围 / VRMS-噪声) / ln(2)
Equation 2. 无噪声位 = ln (满量程范围 / VPP-噪声) / ln(2)
Equation 3. 满量程范围 = 2 · Vref / 增益

Table 1. 噪声，单位为 μVRMS (μVPP)
条件：AVDD = 3.3V，AVSS = 0V，正常模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 启用）
1 2 4 8 16 32 64 128
20 3.71 (13.67) 1.54 (5.37) 1.15 (4.15) 0.80 (3.36) 0.35 (1.16) 0.23 (0.73) 0.10 (0.35) 0.09 (0.41)
45 7.36 (29.54) 2.93 (13.06) 1.71 (9.28) 0.88 (4.06) 0.50 (2.26) 0.29 (1.49) 0.19 (0.82) 0.12 (0.51)
90 10.55 (47.36) 4.50 (20.75) 2.43 (11.35) 1.51 (6.65) 0.65 (3.62) 0.42 (2.14) 0.27 (1.22) 0.18 (0.85)
175 11.90 (63.72) 6.45 (34.06) 3.26 (17.76) 1.82 (11.20) 1.01 (5.13) 0.57 (3.09) 0.34 (2.14) 0.26 (1.60)
330 19.19 (106.93) 9.38 (50.78) 4.25 (26.25) 2.68 (14.13) 1.45 (7.52) 0.79 (4.66) 0.50 (2.69) 0.34 (1.99)
600 24.78 (151.61) 13.35 (72.27) 6.68 (39.43) 3.66 (19.26) 2.10 (12.77) 1.14 (6.87) 0.70 (4.76) 0.55 (3.34)
1000 37.53 (227.29) 18.87 (122.68) 9.53 (58.53) 5.37 (31.52) 2.95 (18.08) 1.65 (10.71) 1.03 (6.52) 0.70 (4.01)

Table 2. 根据均方根 (RMS) 噪声得出的 ENOB（根据噪声峰峰值得出的无噪声位）
条件：AVDD = 3.3V，AVSS = 0V，正常模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 启用）
1 2 4 8 16 32 64 128
20 20.08 (18.19) 20.34 (18.54) 19.76 (17.91) 19.28 (17.22) 19.48 (17.75) 19.10 (17.42) 19.33 (17.49) 18.49 (16.26)
45 19.09 (17.08) 19.42 (17.26) 19.19 (16.75) 19.15 (16.94) 18.95 (16.79) 18.74 (16.39) 18.38 (16.25) 18.00 (15.49)
90 18.57 (16.40) 18.80 (16.59) 18.68 (16.46) 18.37 (16.23) 18.60 (16.11) 18.20 (15.87) 17.87 (15.67) 17.44 (15.20)
175 18.39 (15.97) 18.28 (15.88) 18.26 (15.82) 18.10 (15.48) 17.96 (15.61) 17.78 (15.34) 17.53 (14.87) 16.91 (14.29)
330 17.70 (15.23) 17.74 (15.30) 17.88 (15.25) 17.54 (15.15) 17.43 (15.05) 17.30 (14.74) 16.96 (14.54) 16.50 (13.97)
600 17.33 (14.72) 17.23 (14.79) 17.23 (14.66) 17.09 (14.70) 16.89 (14.29) 16.77 (14.18) 16.48 (13.72) 15.83 (13.23)
1000 16.74 (14.14) 16.73 (14.03) 16.71 (14.09) 16.54 (13.99) 16.41 (13.79) 16.25 (13.54) 15.92 (13.26) 15.49 (12.96)

Table 3. PGA 禁用时的噪声，单位为 μVRMS (μVPP)
条件：AVDD = 3.3V，AVSS = 0V，正常模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 禁用）
1 2 4
20 3.89 (13.43) 1.85 (6.84) 1.26 (3.91)
45 6.97 (31.98) 2.94 (12.94) 1.41 (5.62)
90 8.50 (42.48) 4.49 (18.92) 2.07 (9.95)
175 12.99 (65.92) 6.24 (35.40) 3.04 (18.92)
330 18.18 (94.24) 8.12 (50.17) 4.71 (28.75)
600 25.29 (138.67) 12.77 (78.13) 6.27 (39.79)
1000 38.04 (260.50) 18.40 (120.97) 9.48 (63.72)

Table 4. 当 PGA 禁用时，根据 RMS 噪声得出的 ENOB（根据噪声峰峰值得出的无噪声位）
条件：AVDD = 3.3V，AVSS = 0V，正常模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 禁用）
1 2 4
20 20.01 (18.22) 20.08 (18.19) 19.63 (18.00)
45 19.61 (16.97) 19.41 (17.27) 19.47 (17.48)
90 18.88 (16.56) 18.80 (16.72) 18.91 (16.65)
175 18.27 (15.92) 18.32 (15.82) 18.36 (15.72)
330 17.78 (15.41) 17.94 (15.32) 17.73 (15.12)
600 17.31 (14.85) 17.29 (14.68) 17.32 (14.65)
1000 16.72 (13.94) 16.76 (14.05) 16.72 (13.97)

Table 5. 噪声，单位为 μVRMS (μVPP)
条件：AVDD = 3.3V，AVSS = 0V，Turbo 模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 启用）
1 2 4 8 16 32 64 128
40 4.56 (24.17) 2.40 (11.35) 1.22 (4.94) 0.71 (2.84) 0.35 (1.60) 0.19 (0.85) 0.16 (0.71) 0.09 (0.55)
90 5.74 (25.88) 2.97 (14.40) 1.47 (5.80) 1.13 (5.52) 0.50 (2.67) 0.32 (1.32) 0.23 (1.13) 0.15 (0.69)
180 8.49 (46.88) 4.66 (21.36) 2.30 (12.88) 1.24 (7.23) 0.72 (4.82) 0.42 (2.57) 0.28 (1.47) 0.24 (1.34)
350 13.42 (84.72) 5.86 (40.04) 3.39 (19.04) 1.88 (10.13) 1.05 (6.15) 0.64 (3.59) 0.43 (2.29) 0.28 (1.39)
660 17.09 (120.36) 9.34 (47.36) 4.81 (27.83) 2.97 (17.36) 1.54 (10.21) 0.82 (4.43) 0.58 (3.67) 0.41 (2.93)
1200 25.71 (162.35) 12.31 (85.94) 6.81 (44.01) 3.72 (21.55) 2.09 (15.14) 1.23 (7.58) 0.80 (5.31) 0.57 (3.51)
2000 36.23 (265.14) 18.24 (127.32) 9.24 (65.43) 5.49 (37.02) 2.89 (18.89) 1.77 (12.00) 1.13 (7.60) 0.82 (5.81)

Table 6. 根据均方根 (RMS) 噪声得出的 ENOB（根据噪声峰峰值得出的无噪声位）
条件：AVDD = 3.3V，AVSS = 0V，Turbo 模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 启用）
1 2 4 8 16 32 64 128
40 19.78 (17.37) 19.71 (17.46) 19.68 (17.66) 19.45 (17.46) 19.47 (17.29) 19.37 (17.21) 18.65 (16.46) 18.40 (15.83)
90 19.45 (17.27) 19.39 (17.12) 19.41 (17.43) 18.79 (16.50) 18.97 (16.55) 18.62 (16.57) 18.11 (15.80) 17.75 (15.49)
180 18.88 (16.42) 18.75 (16.55) 18.76 (16.28) 18.65 (16.11) 18.43 (15.70) 18.23 (15.60) 17.79 (15.41) 17.05 (14.54)
350 18.22 (15.56) 18.42 (15.64) 18.21 (15.71) 18.05 (15.62) 17.89 (15.35) 17.62 (15.12) 17.20 (14.77) 16.78 (14.49)
660 17.87 (15.05) 17.74 (15.40) 17.70 (15.17) 17.39 (14.85) 17.34 (14.61) 17.25 (14.82) 16.75 (14.09) 16.25 (13.42)
1200 17.28 (14.62) 17.34 (14.54) 17.20 (14.51) 17.07 (14.54) 16.90 (14.05) 16.67 (14.04) 16.28 (13.56) 15.77 (13.15)
2000 16.79 (13.92) 16.78 (13.97) 16.76 (13.93) 16.51 (13.76) 16.44 (13.73) 16.14 (13.38) 15.79 (13.04) 15.25 (12.43)

Table 7. PGA 禁用时的噪声，单位为 μVRMS (μVPP)
条件：AVDD = 3.3V，AVSS = 0V，Turbo 模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 禁用）
1 2 4
40 4.22 (22.46) 2.30 (10.74) 0.93 (3.91)
90 6.57 (31.01) 3.53 (14.28) 1.59 (6.84)
180 8.41 (55.66) 4.30 (22.09) 2.31 (14.59)
350 12.68 (75.20) 6.02 (34.18) 3.22 (17.64)
660 17.81 (111.08) 9.06 (56.76) 4.24 (27.47)
1200 25.43 (176.03) 12.70 (89.23) 6.28 (40.95)
2000 36.11 (250.98) 17.30 (131.35) 8.77 (68.18)

Table 8. 当 PGA 禁用时，根据 RMS 噪声得出的 ENOB（根据噪声峰峰值得出的无噪声位）
条件：AVDD = 3.3V，AVSS = 0V，Turbo 模式，内部基准电压 = 2.048V

数据传输速率
(SPS)		 增益（PGA 禁用）
1 2 4
40 19.89 (17.48) 19.76 (17.54) 20.07 (18.00)
90 19.25 (17.01) 19.15 (17.13) 19.29 (17.19)
180 18.89 (16.17) 18.86 (16.50) 18.76 (16.10)
350 18.30 (15.73) 18.38 (15.87) 18.28 (15.83)
660 17.81 (15.17) 17.79 (15.14) 17.88 (15.19)
1200 17.30 (14.51) 17.30 (14.49) 17.31 (14.61)
2000 16.79 (13.99) 16.85 (13.93) 16.83 (13.87)


Texas Instruments

© Copyright 1995-2025 Texas Instruments Incorporated. All rights reserved.
Submit documentation feedback | IMPORTANT NOTICE | Trademarks | Privacy policy | Cookie policy | Terms of use | Terms of sale
