ZHCA887A January 2019 – September 2024 OPA1612 , PCM1794A , PCM1794A-Q1
设计目标
| DAC IOUT 振幅 | DAC IOUT 共模电流 | VOUT 振幅 |
|---|---|---|
| 7.8mAP-P | -6.2mA | 2.1 VRMS |
设计说明
许多高性能音频数模转换器 (DAC) 具有电流输出，必须转换为电压输出才能与音频放大器配合使用。例如，在优质汽车音频应用中，确保 DAC 信噪比 (SNR) 和总谐波失真加噪声 (THD+N) 性能不受电流-电压 (I-V) 输出级的影响至关重要。
设计说明
- 电路的第一级通过向 DAC 的 OUTP 和 OUTN 节点提供虚拟接地电位将电流输出转换为电压输出。然后，从 DAC 流出的电流在反馈环路中的电阻器 R1 两端生成电压。请注意，电流输出音频 DAC 具有共模电流，可产生偏移以确认 DAC 始终提供电流。该共模电流还导致第一级的输出始终为负值。电路放大器的电源不需要是对称的。
- 该电路的第二级是差分放大器，用于将第一级的差分电压转换为单端输出电压。
设计步骤
- 根据应用需求来选择 DAC。考虑所需的 SNR、THD+N 和支持的 I2S 接口采样率。虽然大多数音频 DAC 支持 16kHz 至 192kHz 的采样率，但并非所有音频 DAC 都支持 384kHz 或 768kHz 等采样率。较高的采样率会导致噪声整形，从而使带外噪声进一步远离可闻范围，但并非所有音频源都能提供这些采样率。另请注意，并非所有电流输出音频 DAC 都具有相同的振幅和共模电流。
- 根据噪声和 THD 性能选择放大器。这些放大器不得影响 DAC 的 SNR 性能。建议使用 JFET 或双极输入放大器，因为它具有低电压噪声。由于电路的电阻值较低，因此较高的电流噪声不是问题。
- 可以使用以下公式计算电路的增益。使用 R1 = 820Ω、R2 = 511Ω、R3 = 240Ω，输出电压约为 6VP-P 或 2.1VRMS。对于该电路，通过使第一级具有大增益并且第二级实际衰减信号来实现出色的噪声性能。
- 可以使用以下公式计算第一级的截止频率 (fC)：
可以使用以下公式计算第二级的 fC：
使用 C1 = 4.7nF 和 C2 = 10nF 时，第一级的 fC 约为 44.2kHz，第二级的 fC 约为 66.3kHz。
- 用于滤波器的电容器应为 COG/NP0 型陶瓷电容器。COG/NP0 型电容器具有较低的电容电压系数，这意味着组件的电容值受器件两端电压偏置的影响较小。由于电容器是滤波器性能的关键，因此应避免在信号路径中使用其他类型的陶瓷电容器。
- 建议针对电路中的电阻元件使用薄膜电阻器。所有电阻都具有取决于电阻和温度的电压噪声，这很好理解，如下面的第一个公式所示。但电阻还具有电流噪声，该噪声取决于电阻器两端的电压、频率和常数 C（取决于电阻器的构成材料），如下面的第二个公式所示：ST = 4kRT,
其中
- k 是玻尔兹曼常数
- R 是电阻
- T 是温度
SE = ( C × U2 ) ÷ ƒ其中
- C 是源自电阻器材料的常数
- U 是电阻器两端的差分电压
- ƒ 是频率
直流传输特性
仿真显示，7.8mAP-P 差分输入电流导致大约 6VP-P 的输出或 2.1VRMS。

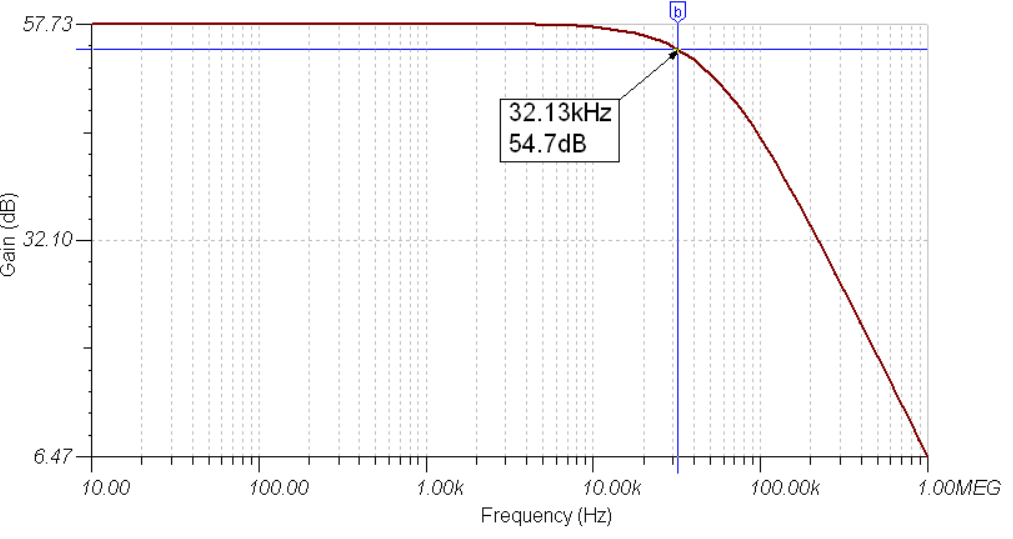

滤波器特性
由两个放大器级生成的滤波器具有大约 32.1kHz 的 –3dB 转角频率。这会衰减输出的带外噪声，同时不影响可闻范围（20Hz 至 22kHz）。
噪声仿真
以下仿真显示了在第一级中实现电路的大部分增益的好处。两条曲线由具有不同电阻器值但产生相同总增益的同一电路生成。绿线在第一级具有更高的增益，但总噪声更低。
设计中采用的器件
| 器件 | 主要特性 | 链路 | 其他可能的器件 |
|---|---|---|---|
| PCM1794A-Q1 | 24 位、192kHz 采样、高级分段、音频立体声数模转换器 | 132dB、24 位、192kHz 高级分段音频立体声数模转换器 | 音频 DAC |
| OPA1612 | 超低噪声、超低失真、高性能、双极输入音频运算放大器 | 具有 1.1nV/√Hz 噪声和较低 THD 的高精度 SoundPlus™ 音频运算放大器 | 音频运算放大器 |
