1 特性

  • 4 通道受保护低侧驱动器
    • 4 个具有过流保护功能的 NMOS 场效应晶体管 (FET)
    • 集成感应钳位二极管
    • 串行接口
    • 开路/短路负载检测
  • 每通道最大 2A 驱动电流（单通道打开）/ 1A（所有通道打开）（25°C 时）
  • 8.2V 至 40V 运行电源电压范围
  • 耐热增强型表面贴装

2 应用

  • 继电器驱动器
  • 单极步进电机驱动器
  • 螺线管驱动器
  • 常见低侧开关 应用

3 说明

DRV8806 提供了一个具有过流保护的 4 通道低侧驱动器。它具有内置的用来钳制由电感负载生成的关闭瞬态的二极管，可被用于驱动单极步进电机、直流电机、继电器、螺线管、或者其它负载。

DRV8806 能够提供高达 2A（单通道打开）或者 1A（所有通道打开）持续输出电流（25°C 时有足够的印刷电路板 (PCB) 散热）

提供一个用于控制输出驱动器的串行接口。可通过串行接口读取故障状态。多个 DRV8806 器件可被连在一起共同使用一个单一串行串口。

内置的关断功能可提供过流保护、短路保护、欠压闭锁和过热保护，具体故障由故障输出引脚来指示。

DRV8806 采用 16 引脚散热薄型小外形尺寸 (HTSSOP) 封装（环境友好型：符合 RoHS 标准且无锑/无溴）。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DRV8806 HTSSOP (16) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

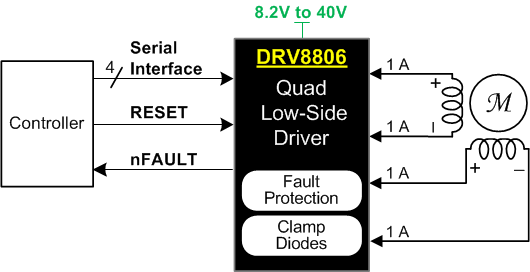

简化电路原理图

DRV8806 DRV8806_Key_Image.gif
