1 特性

  • 数字音频接口发送器 (DIT)
    • 最高支持 216kHz 的采样率
    • 包含差分线路驱动器和
      CMOS 缓冲输出
  • 数字音频接口接收器 (DIR)
    • 锁相环 (PLL) 锁定范围包括介于 20kHz 到 216kHz 之间的采样率
    • 四个差分输入线路接收器和一个输入多路复用器
    • 旁路多路复用器将线路驱动器输出路由至线路驱动器和缓冲区输出
    • 自动检测非 PCM 音频流（DTS CD/LD 和 IEC 61937 格式）
    • 音频 CD Q 通道子代码解码和数据缓冲
    • 低抖动恢复时钟输出
  • 用户可选的串行主机接口： SPI™或 I2C 的 16 位调光控制
    • 提供片上寄存器和数据缓冲区的访问权限
    • 标记条件和错误条件的状态寄存器和中断生成
    • 通道状态和用户数据的块大小数据缓冲区
  • 两个音频串行端口（端口 A 和 B）
    • 用于外部信号处理器、数据转换器和逻辑的同步串行接口
    • 采样率高达 216kHz 的主/从模式操作
    • 支持左对齐、右对齐和飞利浦 I2S™数据格式
    • 支持高达
      24 位的音频数据字长
  • 四个通用数字输出
    • 通过控制寄存器实现多功能可编程性
  • 超长掉电支持
    • 可以单独禁用不使用的功能块
  • 由 1.8V 内核和 3.3V I/O 电源供电
  • 小型 TQFP-48 封装，兼容 SRC4382 和 SRC4392

2 应用

  • 数字音频录音机和调音台
  • 适用于计算机的数字音频接口
  • 数字音频路由器和配电系统
  • 播音室设备
  • DVD 和 CD 录音机
  • 环绕立体声解码器和 A/V 接收器
  • 车载音频系统

3 说明

DIX4192 器件是一款高度集成的 CMOS 器件，适用于专业和广播数字音频系统。DIX4192 将数字音频接口接收器 (DIR) 和发送器 (DIT)、两个音频串行端口以及用于功能块数据和时钟互连的灵活分布逻辑完美结合。

DIR 和 DIT 兼容 AES3、S/PDIF、IEC 60958 和 EIAJ CP-1201 接口标准。音频串行端口和 DIT 能够以高达 216kHz 的采样率运行。DIR 锁定范围包括介于 20kHz 到 216kHz 之间的采样率。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DIX4192 TQFP (48) 7.00mm × 7.00mm
  1. 要了解所有可用封装，请参阅数据表末尾的封装选项附录。

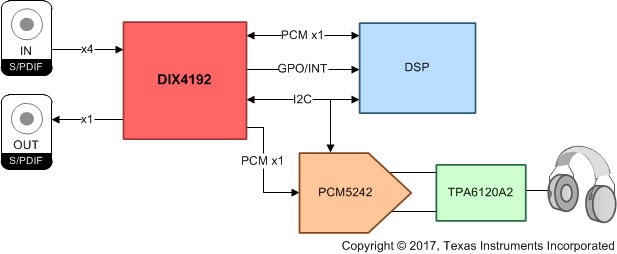

DIX4192 典型应用

DIX4192 dix4192-typical-application.gif

4 修订历史记录

Changes from E Revision (April 2016) to F Revision

  • Changed fMCLK max value From: 2.27 To: 27.7 Go

Changes from D Revision (January 2016) to E Revision

Changes from C Revision (June 2006) to D Revision

  • 已添加 ESD 额定值表，特性 说明部分，器件功能模式，应用和实施部分，电源相关建议部分，布局部分，器件和文档支持部分以及机械、封装和可订购信息部分Go
