1 特性

  • 输入电压高达 27V
  • 半桥电源块
  • 25A 电流时系统效率为 95%
  • 工作电流高达 40A
  • 高频工作（高达 1.5MHz）
  • 高密度 SON 5mm × 6mm 封装
  • 针对 5V 栅极驱动进行了优化
  • 开关损耗较低
  • 超低电感封装
  • 符合 RoHS 标准
  • 无卤素
  • 无铅引脚镀层

2 应用范围

  • 同步降压转换器
    • 高频 应用
    • 高电流高占空比 应用
  • 多相位同步降压转换器
  • 负载点直流 - 直流转换器
  • IMVP、VRM 和 VRD 应用

3 说明

CSD87353Q5D NexFET™电源块是面向同步降压 应用 的优化设计方案，能够以 5mm × 6mm 的小巧外形提供高电流、高效率以及高频率性能。该产品针对 5V 栅极驱动 应用进行了优化，可提供一套灵活的解决方案，在与来自外部控制器/驱动器的任一 5V 栅极驱动配套使用时，均可提供高密度电源。

俯视图

CSD87353Q5D P0116-01_LPS223.gif

器件信息(1)

器件 包装介质 数量 封装 运输
CSD87353Q5D 13 英寸卷带 2500 SON
5mm × 6mm
塑料封装		 卷带封装
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

典型电路

CSD87353Q5D 87353_page1.png

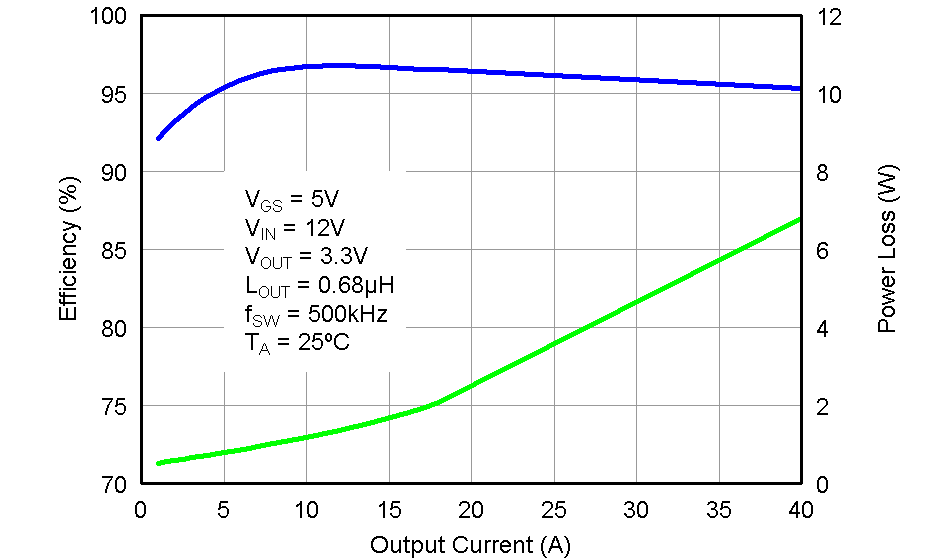

典型电源块效率与功率损耗

CSD87353Q5D front_page_eff.png
