1 特性

  • 超低 Qg 和 Qgd
  • 低热阻
  • 雪崩额定值
  • 逻辑电平
  • 无铅引脚镀层
  • 符合 RoHS 标准
  • 无卤素
  • 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装

2 应用范围

  • 直流 - 直流转换
  • 次级侧同步整流
  • 电池电机控制

3 说明

这款 40V、3.4mΩ、5mm x 6mm SON NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。

俯视图

CSD18503Q5A P0093-01_LPS198.gif

增加文本，调节间距

产品概要

TA = 25°C 典型值 单位
VDS 漏源极电压 40 V
Qg 栅极电荷总量 (4.5V) 13 nC
Qgd 栅漏栅极电荷 4.3 nC
RDS(on) 漏源导通电阻 VGS = 4.5V 4.7 mΩ
VGS = 10V 3.4 mΩ
VGS(th) 阈值电压 1.8 V

订购信息(1)

器件 数量 包装介质 封装 运输
CSD18503Q5A 2500 13 英寸卷带 SON 5mm × 6mm 塑料封装 卷带封装
CSD18503Q5AT 250 7 英寸卷带
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

绝对最大额定值

TA = 25°C 值 单位
VDS 漏源极电压 40 V
VGS 栅源极电压 ±20 V
ID 持续漏极电流（受封装限制），TC = 25°C 时测得 100 A
持续漏极电流（受芯片限制），TC = 25°C 时测得 121
持续漏极电流，TA = 25°C 时测得(1) 19
IDM 脉冲漏极电流，TA = 25°C(2) 321 A
PD 功率耗散(1) 3.1 W
功耗，TC = 25°C 时测得 120
TJ，
Tstg		 工作结温，
储存温度		 -55 至 150 °C
EAS 雪崩能量，单一脉冲
ID = 56A，L = 0.1mH，RG = 25Ω		 157 mJ
  1. RθJA = 40°C/W，这是在厚度为 0.06 英寸的环氧板 (FR4) 印刷电路板 (PCB) 上的 1 英寸2 2 盎司 的铜过渡垫片上测得的典型值。
  2. 最大 RθJC = 1.3°C/W，脉冲持续时间 ≤100μs，占空比 ≤1%

RDS(on) 与 VGS 间的关系

CSD18503Q5A D007_SLPS358.gif

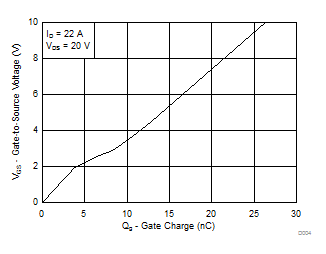

栅极电荷

CSD18503Q5A D004_SLPS358_FP.gif
