7.4.6 波形发生器状态机

波形发生器模块由实现混合迟滞控制、自适应死区时间和 ZCS 保护的状态机构成。每个 LLC 运行周期细分为 4 个单独的周期：HSON、DTHL、LSON 和 DTLH。此外还有一个 IDLE 状态和一个 WAKEUP 状态。

此状态机的初始状态为 IDLE。在 IDLE 状态中，系统以低功率模式运行。收到 WaveGenEn 命令后，状态机进入 WAKEUP 状态，打开各个电路块。一旦 WAKEUP 计时器过期，系统进入 LSON（低侧打开）状态。LSON 状态后紧跟 DTLH（死区时间从高到低）状态，即死区时间状态。在 DTLH 状态后，高侧打开，系统进入 HSON。HSON 状态后紧跟 DTHL（死区时间从低到高）状态。在 DTHL 后，系统再次回到 LSON 状态。

每个状态中都有最低计时器和最高计时器。下文详细讨论了状态转换条件和描述。

UCC256304 fig52_sluscu6.gifFigure 52. 波形发生器状态机方框图

Table 4 汇总了波形发生器状态机方框图的输入和输出

NOTE

此处没有列出 OVP 和 OCP1 故障。但它们首先在波形发生器状态机中进行处理，然后再交给系统状态和故障状态机。

Table 4. 波形发生器状态机输入和输出

信号名称 I/O 说明
IPolarity I 谐振电流极性（注意：该信号在死区时间期间有 1us 消隐时间。此处列出的是消隐之后的 IPolarity 信号。有关详细信息，请参阅 ISNS 部分。）
SlewDone_H I 初级侧开关节点完成从低到高转换
SlewDone_L I 初级侧开关节点完成从高到低转换
VcrHigherThanVthh I VCR 电压高于高阈值 Vthh
VcrLowerThanVthl I VCR 电压低于低阈值 Vthl
VcrHighThanVcm I VCR 电压高于共模电压 Vcm
WaveGenEn I 波形发生器启用
ZCS O 检测到零电流开关
HSON O 高侧栅极驱动器打开
LSON O 低侧栅极驱动器打开
HSRampOn O 高侧补偿电流斜坡打开
LSRampOn O 低侧补偿电流斜坡打开

Figure 53 中显示了状态机， 而 Table 5 中提供了状态和状态转换条件的说明。

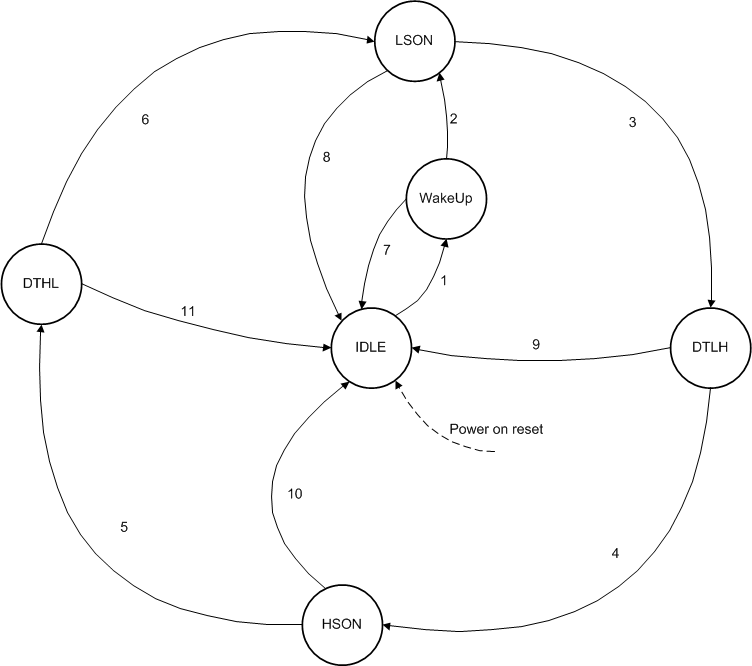

UCC256304 sluscu6_waveform_generator_state_ma.gifFigure 53. 波形发生器状态机

Table 5. 波形发生器状态机中的状态

状态 输出状态 说明
IDLE HSON = 0
LSON = 0
HSRampOn = 0
LSRampOn = 0
ZCS = 0 		在此状态中，高侧和低侧均关闭。各个电路在低功率模式下运行。这是 POR 后的第一个状态。在突发关闭周期期间，系统也处于 IDLE 状态。进入 IDLE 状态后，加载突发周期计数器、开关周期计数器、OCP1 计数器和 OVP 计数器。如果 WaveGenEn_Rising = 1，加载启动周期计数器
WakeUp HSON = 0
LSON = 0
HSRampOn = 0
LSRampOn = 0
ZCS = 0 		在此状态中，内部电路从低功率模式唤醒。
LSON HSON = 0
LSON = 1
HSRampOn = 0
LSRampOn = 1
ZCS = 0 或 1 		在此状态中，低侧栅极打开；低侧斜坡电流源打开。ZCS 可能是 0 或 1，具体取决于检测结果。更多详细信息将在 ZCS 部分介绍。启用低侧打开计时器。
DTLH HSON = 0
LSON = 0
HSRampOn = 1
LSRampOn = 0
ZCS = 0 或 1 		从低侧打开到高侧打开的死区时间。低侧斜坡电流源关闭。高侧斜坡电流源打开。启用死区时间计时器。
HSON HSON = 1
LSON = 0
HSRampOn = 1
LSRampOn = 0
ZCS = 0 或 1 		在此状态中，高侧栅极打开；高侧斜坡电流源打开。ZCS 可能是 0 或 1，具体取决于检测结果。更多详细信息将在 ZCS 部分介绍。启用高侧打开计时器。
DTHL HSON = 0
LSON = 0
HSRampOn = 0
LSRampOn = 1
ZCS = 0 或 1 		从高侧打开到低侧打开的死区时间。高侧斜坡电流源关闭。低侧斜坡电流源打开。启用死区时间计时器。

Table 6. 波形发生器状态机状态转换条件

状态转换条件 说明
1 WaveGenEn = 1 且 FBLessThanBMT = 0 且最低 IDLE 时间过期
2 唤醒时间过期
3 （VcrLowerThanVthl = 1 或 LSON 最高计时器过期）且 LSON 最低计时器过期
4 StartUpCounterExpired = 0 且 DTStartUpTimerExpired = 1
DTMaxTimerExpired = 1
SlewDone_H = 1
SlewDone_H = 1 且 MeasuredDTExpired = 1；（注意：可以通过修整位，根据需要的死区时间测量和匹配功能，在此条件和上述条件之间进行选择）
IPolarityFallingEdgeDetected = 1
5 （VcrHigherThanVthh = 1 或 HSON 最高计时器过期）且 HSON 最低计时器过期
6 StartUpCounterExpired = 0 且 DTStartUpTimerExpired = 1
DTMaxTimerExpired = 1
SlewDone_L = 1
IPolarityFallingEdgeDetected = 1
7 WaveGenEn = 0
8 WaveGenEn = 0
（VcrLowerThanVthl = 1 或 LSON 最高计时器过期）且 LSON 最低计时器过期且（OCP1 计时器过期或 OVP 计时器过期）
9 WaveGenEn = 0
10 WaveGenEn = 0
BurstModeCountExpire = 1 且 VcrHigherThanVcm = 1 且 FBLessThanBMT = 1 且 HSON 最低时间过期
11 WaveGenEn = 0

Table 7. 波形发生器状态机内部计数器和计时器

内部变量 说明
开关周期计数器 此计数器为开关周期计数
OVP 计数器 偏置绕组过压计数器。每发生一次偏置绕组过压，该计数器递减一次
启动计数器 启动计数器。当波形发生器启用从低到高切换时，该计数器设置为 15，然后每次开关周期递减一次。当计数达到 0 时，不再允许通过启动死区时间过期退出死区时间状态。
突发周期计数器 突发计数器。计数器设置为 15，然后每次开关周期递减一次，直到达到“0”。当计数器为“0”时，如果 FBLessThanBMT = 1，开关将停止，直到 FBLessThanBMT = 0。
OCP1 计数器 OCP1 计数器。计数器设置为 4，发生 OCP1 时，每次开关周期递减一次，直到达到“0”
唤醒计时器 唤醒状态计时器
死区时间最大计时器 最大死区时间计时器
启动死区时间最大计时器 启动计数器过期前的最先几次启动周期的死区时间最大钳位
栅极打开最小计时器 最小栅极打开时间计时器
栅极打开最大计时器 最大栅极打开时间计时器
