引导电容器

在突发关闭周期期间,来自 HB 引脚的高侧栅极驱动器消耗的功率必须从 CBOOT 获得,并将导致其电压衰减。在下一次突发周期开始时,CBOOT 上必须剩余足够的电压为高侧栅极驱动器提供功率,直到 LO 的导电周期允许从 CRVCC 补充它。因此,在此突发关闭周期期间,高侧驱动器消耗的功率对必须连接到 CBOOT 和 RVCC 的电容器的大小和成本具有直接影响。

假设系统的最长突发关闭周期是 10ms。

Equation 76. UCC256301 qu76_sluscu6.gif

假设自举二极管的正向压降是 1V:

Equation 77. UCC256301 qu77_sluscu6.gif

假设引导电压始终高于 8V,以避免出现 UVLO 故障。随后,引导电容器上的最大允许压降为:

Equation 78. UCC256301 qu78_sluscu6.gif

随后可以调整引导电容器的大小:

Equation 79. UCC256301 qu79_sluscu6.gif

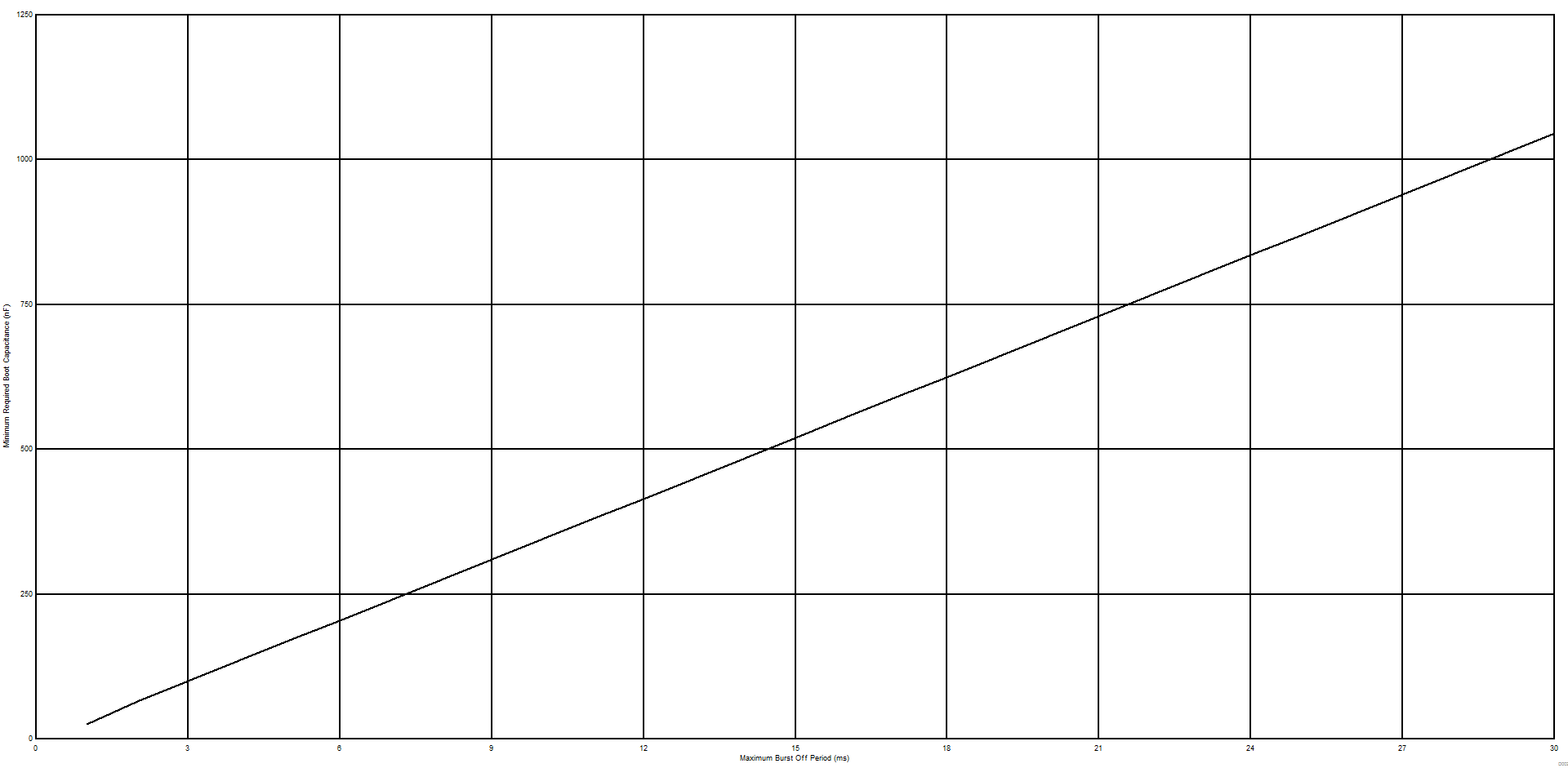

UCC256301 Cboot vs max burst off_sluscu6.gifFigure 62. 最小必需引导电容与最大突发关闭周期之间的关系
