Typical Characteristics

TS5A63157 typ1_cds203.gifFigure 1. ron vs VCOM
TS5A63157 typ3_cds203.gifFigure 3. ron vs VCOM (V+ = 5 V)
TS5A63157 typ5_cds203.gifFigure 5. Charge Injection (QC) vs VCOM
TS5A63157 typ7_cds203.gifFigure 7. tON and tOFF vs Temperature (V+ = 5 V)
TS5A63157 typ9_cds203.gifFigure 9. Bandwidth (V+ = 3.3 V)
TS5A63157 typ11_cds203.gifFigure 11. Total Harmonic Distortion (THD) vs Frequency (V+ = 3.3 V)
TS5A63157 typ2_cds203.gifFigure 2. ron vs VCOM (V+ = 3 V)
TS5A63157 typ4_cds203.gifFigure 4. Leakage Current vs Temperature (V+ = 5.5 V)
TS5A63157 typ6_cds203.gifFigure 6. tON and tOFF vs Supply Voltage
TS5A63157 typ8_cds203.gifFigure 8. Logic-Level Threshold vs V+

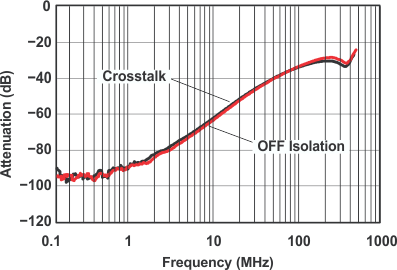

TS5A63157 typ10_cds203.gifFigure 10. OFF Isolation and Crosstalk (V+ = 3.3 V)
TS5A63157 typ12_cds203.gifFigure 12. Power-Supply Current vs Temperature (V+ = 5 V)
