Typical Characteristics

TS5A23167 typ1_cds196.gif

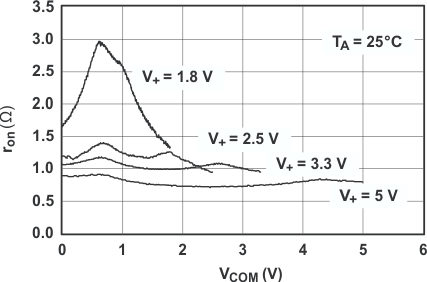

Figure 1. ron vs VCOM
TS5A23167 typ3_cds196.gif

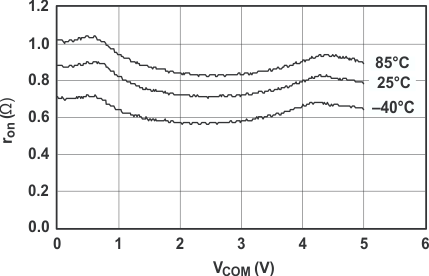

Figure 3. ron vs VCOM (V+ = 5 V)
TS5A23167 typ5_cds196.gif

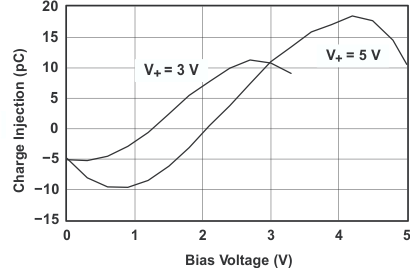

Figure 5. Charge Injection (QC) vs VCOM
TS5A23167 typ7_cds196.gif
Figure 7. tON and tOFF vs Temperature (V+ = 5 V)
TS5A23167 band_cds195.gif
Figure 9. Bandwidth (V+ = 5 V)
TS5A23167 typ11_cds196.gif
Figure 11. Total Harmonic Distortion vs Frequency
TS5A23167 POWER_TEMP_CDS195.gif
Figure 13. Power-Supply Current vs Temperature (V+ = 5 V)
TS5A23167 TON_VOLT_CDS195.gif
Figure 15. tON and tOFF vs Supply Voltage
TS5A23167 typ2_cds196.gif

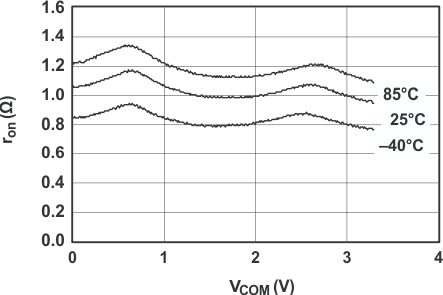

Figure 2. ron vs VCOM (V+ = 3.3 V)
TS5A23167 typ4_cds196.gif

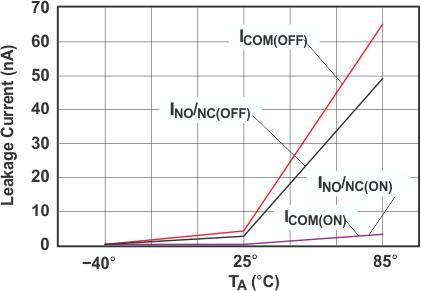

Figure 4. Leakage Current vs Temperature (V+ = 5.5 V)
TS5A23167 typ6_cds196.gif
Figure 6. tON and tOFF vs Supply Voltage
TS5A23167 TON_TEMP1_CDS195.gif
Figure 8. tON and tOFF vs Temperature (V+ = 5 V)
TS5A23167 typ10_cds196.gif

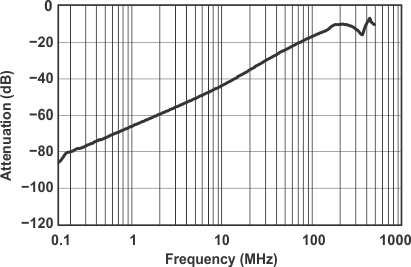

Figure 10. OFF Isolation and Crosstalk (V+ = 5 V)
TS5A23167 DIST_FREQ_CDS195.gif

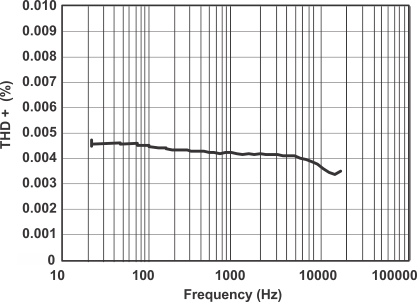

Figure 12. Total Harmonic Distortion vs Frequency
(V+ = 5 V)
TS5A23167 INJECTI_VCOM_CDS195.gif

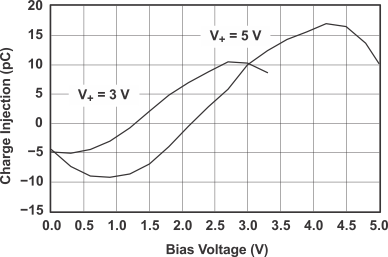

Figure 14. Charge Injection (QC) vs VCOM
