1 特性

  • 符合 AEC-Q100 1 级标准
  • 集成 290mΩ（典型值）内部 N 沟道场效应晶体管 (FET)
  • 输入电压范围：
    • TPS92515x：5.5V 至 42V
    • TPS92515HVx：5.5V 至 65V
    • 启动后工作电压低至 5.15V
  • 低偏移高侧峰值电流比较器
  • 高达 2A 的恒定平均电流
  • 固有逐周期电流限制
  • 多种调光方法
    • 10,000:1 分流脉宽调制 (PWM) 调光范围
    • 1000:1 PWM 调光范围
    • 200:1 模拟调光范围
  • 简单的恒定关断时间控制
    • 无环路补偿
    • 快速瞬态响应
  • 散热增强型 HVSSOP 封装
  • 集成热保护

2 应用

  • 汽车照明：LED 开关矩阵 AFS 头灯，DRL，远光灯/近光灯，雾灯，尾灯，转向信号灯，轮廓灯，售后市场
  • 工业照明：工厂自动化、飞行时间 (TOF)、电器、零售照明、机器视觉检测、紧急出口和/或安全照明、医用照明、舞台和场地照明
  • 农业、航海和重工业照明
  • 高对比度分流 FET 调光

3 说明

TPS92515 系列器件是集成了低电阻 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 的紧凑型单片开关稳压器。该系列器件适用于 注重 高效率、高带宽、PWM 和/或模拟调光以及小尺寸的高亮度 LED 照明应用。

该稳压器利用恒定关断时间和峰值电流控制功能来运行。工作原理十分简单：在基于输出电压的一段关断时间后，即开始导通时间。达到电感峰值电流阈值后，导通时间立即结束。TPS92515 器件可配置为在分流 FET 调光周期的导通和关断时间内保持恒定的纹波峰峰值。这非常适合在整个分流 FET 调光范围内保持线性响应。

稳态精度是在低偏移高侧比较器的支持下得到保证。可单独使用模拟或 PWM 调光技术来调制 LED 电流，也可同时使用这两种技术来调制 LED 电流。其他 特性 包括欠压闭锁 (UVLO)、宽输入电压操作、固有 LED 开路操作和热关断功能，其工作温度范围较宽。

TPS92515 和 TPS92515-Q1 器件的工作输入电压范围高达 42V。TPS92515HV 和 TPS92515HV-Q1 提供输入范围高达 65V 的高电压选项。所有器件均采用散热增强型 10 引脚 HVSSOP 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS92515 HVSSOP (10) 3mm x 3mm
TPS92515-Q1
TPS92515HV
TPS92515HV-Q1
  1. 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

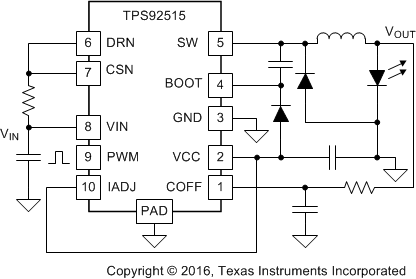

简化的降压 LED 驱动器应用

TPS92515 TPS92515-Q1 TPS92515HV TPS92515HV-Q1 515TypAppFrontPage.gif

4 修订历史记录

Changes from * Revision (April 2016) to A Revision

  • 已将数据表状态由产品预览更改为量产数据Go
