3 说明

TPS62097 器件是一款同步降压转换器，针对高效率和噪声关键型应用进行了优化。此器件主要用于宽输出电流范围内的高效转换。在中等负载至重负载状态下，此转换器在 PWM 模式下运行，且会在轻负载下自动进入节能运行模式。可使用外部电阻器在 1.5MHz 至 2.5MHz 之间选择开关频率。iDCS-Control 可在强制 PWM 模式下以恒定开关频率实现低噪声运行。

为了解决系统电源轨的需求，内部补偿电路支持使用电容值高于 150µF 的各种外部输出电容器。为在启动过程中控制浪涌电流，此器件通过连接至 SS/TR 引脚的外部电容器提供了可编程的软启动。SS/TR 引脚还可用于电压跟踪配置中。此器件还集成了短路保护、电源正常和热关断特性。此器件采用 2mm x 2mm VQFN 封装。

新产品 TPS62851x 提供更低的 BOM 成本、更小的解决方案总尺寸以及其他特性。

器件信息
器件型号封装(1)封装尺寸（标称值）
TPS62097VQFN (11)2.0mm x 2.0mm
TPS6209718
TPS6209733
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

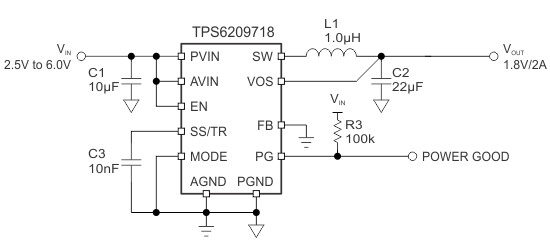

GUID-5A69FB91-57F5-430B-AB3C-E1D9452A86AE-low.gif1.8V 输出，PWM/PSM 模式应用
GUID-72A8D68D-7C22-4459-994B-E71021DCB8C9-low.gif1.8V 输出，PWM/PSM 模式效率
