1 特性

  • 轻负载条件下使用脉冲跳跃实现的高效率 Eco-mode。™
  • 87mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 152μA 静态运行电流和
    2μA 关断电流
  • 100kHz 至 2.5MHz 可调开关频率
  • 同步至外部时钟
  • 轻负载条件下使用集成型引导 (BOOT) 再充电场效应晶体管 (FET) 实现的低压降
  • 可调欠压闭锁 (UVLO) 电压和滞后
  • 欠压 (UV) 和过压 (OV) 电源正常输出
  • 可调软启动和定序
  • 0.8V 1% 内部电压基准
  • 带有散热焊盘的 10 引脚晶圆级小外形无引线 (WSON) 封装
  • TJ 运行范围为 -40°C 至 150°C
  • 使用 TPS54541 并借助 WEBENCH Power Designer 创建定制设计方案

2 应用

  • 工业自动化和电机控制
  • 车辆附件：全球卫星定位 (GPS)（请参见 SLVA412），娱乐系统
  • USB 专用充电端口和电池充电器（请参见 SLVA464）
  • 12V 和 24V 工业、汽车和通信电源系统

3 说明

TPS54541 器件是一款 42V 5A 降压型稳压器，此稳压器具有一个集成型高侧 MOSFET。按照 ISO 7637 标准，此器件能够耐受高达 45V 的抛负载脉冲。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载输出电源电流减小至 152μA。使能引脚下拉为低电平后，关断电源电流降至 2µA。

欠压闭锁在内部设定为 4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。输出电压启动斜坡受控于软启动引脚，该引脚还可被配置用来控制电源排序和跟踪。一个开漏电源正常信号表示输出处于标称电压值的 93% 至 106% 之内。

宽可调开关频率范围可针对效率或者外部组件尺寸进行优化。逐周期电流限制、频率折返和热关断功能可在过载情况下保护内部和外部组件。

TPS54541 器件采用 10 引脚 4mm x 4mm WSON 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS54541 WSON (10) 4.00mm x 4.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

间隔

空白

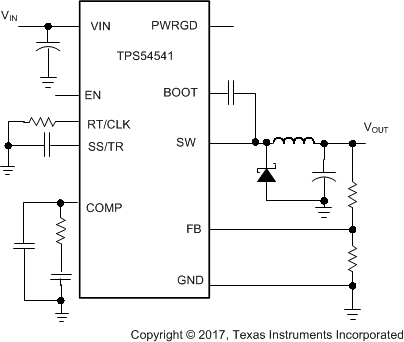

简化电路原理图

TPS54541 FP_Simplified_Circuit_slvsc57.gif

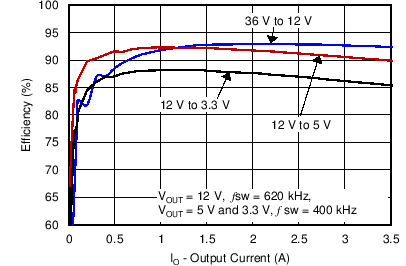

效率与负载电流间的关系

TPS54541 C099_SLVSC57.png
