1 特性

  • 符合汽车应用 应用认证
  • 具有符合 AEC-Q100 标准的下列结果：
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H1C
    • 器件组件充电模式 (CDM) ESD 分类等级 C3B
  • 可在轻负载条件下使用脉冲跳跃 Eco-mode™ 实现高效率 Eco-mode™
  • 92mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 146μA 静态运行电流和 2μA 关断电流
  • 100kHz 至 2.5MHz 可调开关频率
  • 同步至外部时钟
  • 可在轻负载条件下使用集成型引导 (BOOT) 再充电场效应晶体管 (FET) 实现低压降
  • 可调欠压闭锁 (UVLO) 电压和迟滞
  • 0.8V 1% 内部电压基准
  • 8 引脚 HSOP PowerPAD™的封装
  • -40°C 至 150°C TJ 运行范围
  • 由 WEBENCH®软件工具支持

2 应用

  • 车辆附件：全球卫星定位 (GPS)（请参见SLVA412），娱乐系统，高级驾驶员辅助系统 (ADAS)，紧急呼叫系统 (eCall)
  • USB 专用充电端口和电池充电器（请参阅 SLVA464）
  • 工业自动化和电机控制
  • 12V、24V 和 48V 工业、汽车及通信用电源系统

3 说明

TPS54540B-Q1 是一款具有集成型高侧 MOSFET 的 42V、5A 降压稳压器。按照 ISO 7637 标准，此器件能够耐受高达 65V 的负载突降脉冲。电流模式控制提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流减小至 146μA。当使能引脚被拉至低电平时，关断电源电流将降至 2μA。

欠压闭锁在内部设定为 4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。该器件可在内部控制输出电压启动斜坡，从而控制启动过程并消除过冲。

宽开关频率范围可实现对效率或者外部组件尺寸进行的优化。输出电流是受限的逐周期电流。频率折返和热关断功能在过载情况下保护内部和外部组件不受损坏。

TPS54540B-Q1 采用 8 引脚热增强型 HSOP PowerPAD 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS54540B-Q1 HSOP (8) 4.89mm × 3.90mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

sp
简化原理图

TPS54540B-Q1 simple_sch_slvsdx6.gif

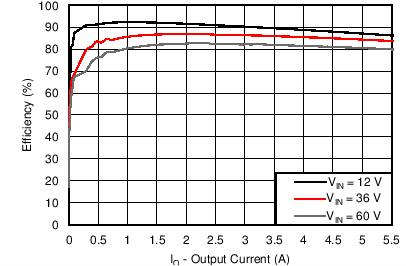

效率与负载电流间的关系

TPS54540B-Q1 C024_SLVSBN0.png
