ZHCS770A February   2012  – October 2016 TPS2543

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Electrical Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 Electrical Characteristics, High-Bandwidth Switch
    7. 6.7 Electrical Characteristics, Charging Controller
    8. 6.8 Typical Characteristics
  7. 7 Parameter Measurement Information
  8. 8 Detailed Description
    1. 8.1 Overview
    2. 8.2 Functional Block Diagram
    3. 8.3 Feature Description
      1. 8.3.1  Standard Downstream Port (SDP) USB 2.0/USB 3.0
      2. 8.3.2  Charging Downstream Port (CDP)
      3. 8.3.3  Dedicated Charging Port (DCP)
        1. 8.3.3.1 DCP BC1.2 and YD/T 1591-2009
        2. 8.3.3.2 DCP Divider Charging Scheme
      4. 8.3.4  Wake on USB Feature (Mouse/Keyboard Wake Feature)
        1. 8.3.4.1 USB 2.0 Background Information
        2. 8.3.4.2 Wake On USB
        3. 8.3.4.3 USB Slow-Speed Device Recognition and Operation
      5. 8.3.5  Load Detect
      6. 8.3.6  Power Wake
        1. 8.3.6.1 Implementing Power Wake in Notebook System
      7. 8.3.7  Port Power Management (PPM)
        1. 8.3.7.1 Benefits of PPM
        2. 8.3.7.2 PPM Details
        3. 8.3.7.3 Implementing PPM in a System with Two Charging Ports
      8. 8.3.8  Over-Current Protection
      9. 8.3.9  FAULT Response
      10. 8.3.10 Undervoltage Lockout (UVLO)
      11. 8.3.11 Thermal Sense
    4. 8.4 Device Functional Modes
      1. 8.4.1 DCP Auto Mode
      2. 8.4.2 DCP Forced Shorted / DCP Forced Divider1
      3. 8.4.3 High-Bandwidth Data Line Switch
      4. 8.4.4 Device Truth Table (TT)
  9. 9 Application and Implementation
    1. 9.1 Application Information
      1. 9.1.1 Output Discharge
    2. 9.2 Typical Application
      1. 9.2.1 Design Requirements
      2. 9.2.2 Detailed Design Procedure
        1. 9.2.2.1 Current-Limit Settings
      3. 9.2.3 Application Curves
  10. 10Power Supply Recommendations
  11. 11Layout
    1. 11.1 Layout Guidelines
    2. 11.2 Layout Example
  12. 12器件和文档支持
    1. 12.1 文档支持
      1. 12.1.1 相关文档　
    2. 12.2 接收文档更新通知
    3. 12.3 社区资源
    4. 12.4 商标
    5. 12.5 静电放电警告
    6. 12.6 Glossary
  13. 13机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 符合 USB 电池充电规范 1.2 的 D+/D– CDP/DCP 模式
  • 符合中国电信行业标准
    YD/T 1591-2009 的 D+/D– 短路模式
  • 通过自动选择以下模式支持非 BC1.2 充电模式：
    • D+/D– 分压器模式 2V/2.7V
      和 2.7V/2V
  • 支持睡眠模式充电和鼠标/键盘（只适用于低速）唤醒
  • 针对 S4/S5 充电中的电源控制和所有充电模式内的端口电源管理的负载检测
  • 与 USB 2.0 和 3.0 电源开关要求兼容
  • 集成 73mΩ（典型值）高侧 MOSFET
  • 可调节的电流限制，最高可达 3A（典型值）
  • 工作电压范围：4.5V 至 5.5V
  • 与 TPS2540/40A 插槽兼容
  • 最大器件电流：
    • 器件禁止时为 2μA
    • 器件使能时为 260μA
  • 采用 16 引脚四方扁平无引线 (QFN) (3 x 3) 封装
  • 符合 UL 规范且 CB 档案编号E169910

2 应用

  • USB 端口（主机和集线器）
  • 笔记本台式机个人电脑 (PC)
  • 通用墙式充电适配器

3 说明

TPS2543 是一款集成有 USB 2.0 高速数据线路 (D+/D-) 开关的 USB 充电端口控制器和电源开关。TPS2543 在 D+/D– 线路上提供电气信号，从而为器件特性部分下方列出的充电方案提供支持。TI 使用 TPS2543 对常用的移动电话、平板电脑以及媒体设备进行充电测试，以确保其既与符合 BC1.2 的器件兼容也与不符合 BC1.2 的器件兼容。

除了支持对常用设备进行充电，TPS2543 还支持两种不同的电源管理 功能，分别为电源唤醒和端口电源管理 (PPM)（通过 STATUS 引脚实现）。凭借电源唤醒功能，可在 S4/S5 充电过程中进行电源控制；而借助 PPM 功能，则可在多端口应用中管理 端口电源。此外，TPS2543 还支持通过鼠标/键盘（仅限低速）唤醒系统（从 S3 唤醒）。

TPS2543 73mΩ 配电开关专门用于 可能 面临高容性负载和短路问题的应用。凭借两个可编程电流阈值，该器件可灵活设置电流限值和负载检测阈值。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS2543 WQFN (16) 3.00mm x 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

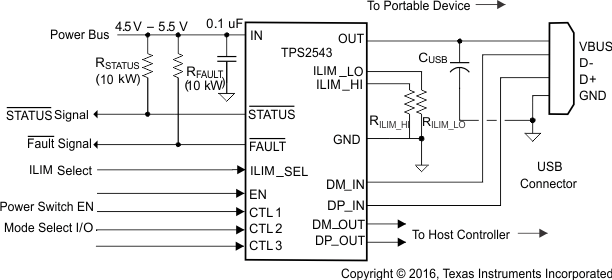

典型应用图

TPS2543 typ_app_FP_SLVSBA6.gif
