9.6.2.64 备用折返寄存器

命令 = 55h，带 1 个数据字节，读取/写入

Figure 110. 备用折返寄存器格式
7 6 5 4 3 2 1 0
ALTFB4 ALTFB3 ALTFB2 ALTFB1 ALTIR4 ALTIR3 ALTIR2 ALTIR1
R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0
说明：R/W = 读取/写入；R = 只读；-n = 复位后的值

Table 62. 备用折返寄存器字段说明

位 字段 类型 复位 描述
7-4 ALTFBn R 0 备用折返使能位：用于在受电时启用运行备用折返曲线。

1 = 启用备用折返

0 = 禁用备用折返

应在发出 PWONn 命令之前设置 ALTFBn 位才能确保使用所需的折返曲线。
3-0 ALTIRn R 0 备用浪涌使能位：用于在通道 n 上发生浪涌期间启用备用折返曲线

1 = 启用备用浪涌

0 = 禁用备用浪涌

注意：需要在发送 PWONn 命令之前设置 ALTIRn 位才能确保遵循所需的浪涌行为

空白

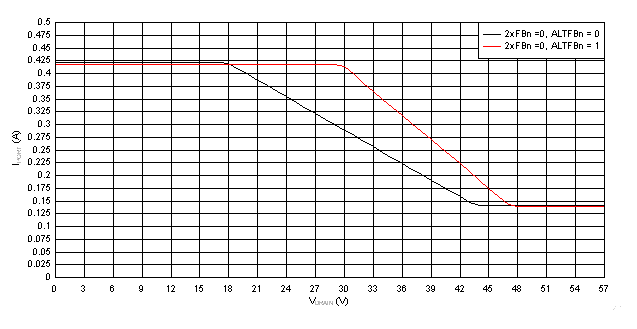

TPS23880 D201_SLUSD53.gifFigure 111. 1x 模式 (2xFBn = 0) 折返曲线，IPORT 与 VDRAIN 间的关系
TPS23880 D100_SLUSD53.gifFigure 113. 浪涌折返曲线，IPORT 与 VPORT 间的关系

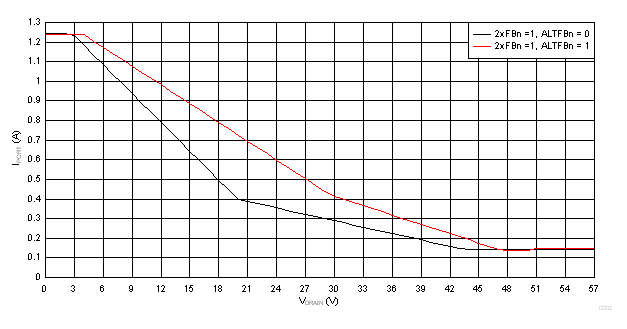

TPS23880 D202_SLUSD53.gifFigure 112. 2x 模式 (2xFBn = 1) 折返曲线，IPORT 与 VDRAIN 间的关系
