1 特性

  • 输入电压：1.0V 至 3.6V
  • 低导通状态电阻 (VBIAS = 7.2V)
    • VIN = 3.3V 时，RON = 41mΩ
    • VIN = 1.8V 时，RON = 41mΩ
    • VIN = 1.5V 时，RON = 41mΩ
    • VIN = 1.0V 时，RON = 41mΩ
  • VBIAS 电压范围：2.7V 至 17.2V
    • 适合于 1S/2S/3S/4S 锂离子电池拓扑结构
  • 每通道持续电流最大为 1A
  • 静态电流
    • 单通道 < 12µA
    • 全部四通道 < 22µA
  • 关断电流（全部四通道）< 7µA
  • 四个 1.2V 兼容 GPIO 控制输入
  • I2C 配置（每通道）
    • 开/关控制
    • 可编程转换率控制（5 个选项）
    • 可编程接通延迟（4 个选项）
    • 可编程输出放电（4 个选项）
  • I2C SwitchALL™ 用于多通道/多芯片控制的命令
  • 四方扁平无引线 (QFN)-20 封装，3mm x 3mm，高度 0.75mm

2 应用

  • 超薄个人电脑
  • 笔记本电脑
  • 平板电脑
  • 服务器
  • 一体机

3 说明

TPS22994 是一款多通道、低 RON 负载开关，此开关具有用户可编程特性。 此器件包括四个 N 通道属氧化物半导体场效应晶体管 (MOSFET)，能够在 1.0V 至 3.6V 输入电压范围内运行。由于开关可通过 I2C 控制，因此非常适用于 GPIO 有限的处理器。 TPS22994 器件的上升时间受到内部控制以避免浪涌电流。 TPS22994 具有五个可编程转换率选项、四个接通延迟选项和四个快速输出放电 (QOD) 电阻选项。

此器件的通道可由 GPIO 或 I2C 控制。 缺省运行模式为通过 ONx 端子的 GPIO 控制。 I2C 从地址端子可接至高电平或低电平，以分配 7 个唯一的器件地址。

TPS22994 采用节省空间的 RUK 封装（焊球间距 0.4mm），并可在 -40°C 至 85°C 的自然通风温度范围内运行。

器件信息(1)

部件号 封装 封装尺寸（标称值）
TPS22994 WQFN (20) 3.00mm x 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

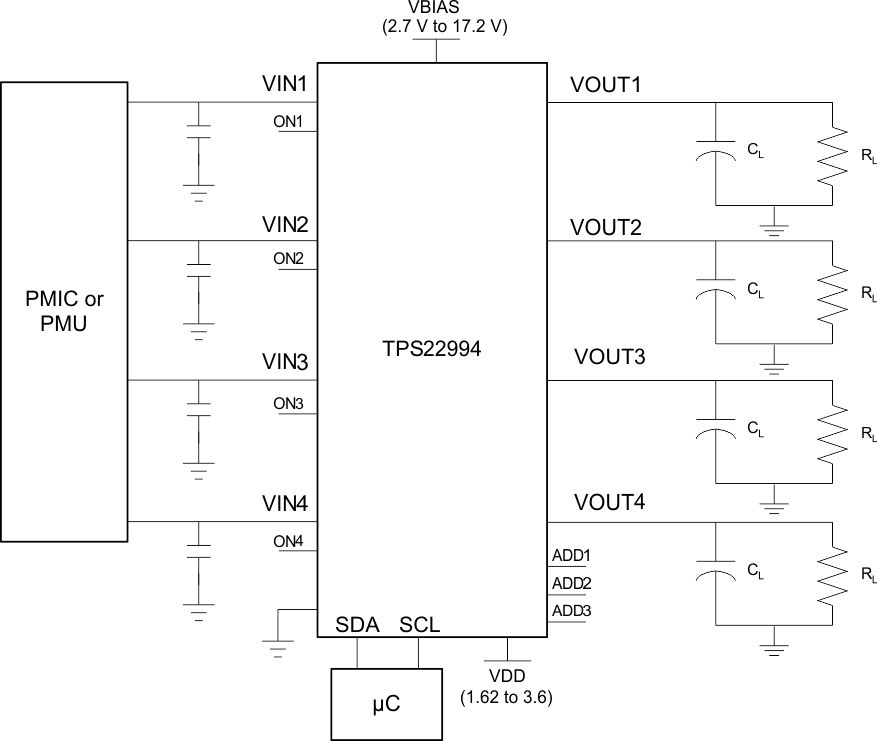

4 简化电路原理图
