ZHCSF80B May   2016  – September 2017 TPS22975

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Device Comparison Table
  6. 6 Pin Configuration and Functions
  7. 7 Specifications
    1. 7.1 Absolute Maximum Ratings
    2. 7.2 ESD Ratings
    3. 7.3 Recommended Operating Conditions
    4. 7.4 Thermal Information
    5. 7.5 Electrical Characteristics—VBIAS = 5 V
    6. 7.6 Electrical Characteristics—VBIAS = 2.5 V
    7. 7.7 Switching Characteristics
    8. 7.8 Typical DC Characteristics
    9. 7.9 Typical AC Characteristics
  8. 8 Parameter Measurement Information
  9. 9 Detailed Description
    1. 9.1 Overview
    2. 9.2 Functional Block Diagram
    3. 9.3 Feature Description
      1. 9.3.1 Adjustable Rise Time
      2. 9.3.2 Quick-Output Discharge (QOD) (Optional)
      3. 9.3.3 Thermal Shutdown
    4. 9.4 Device Functional Modes
  10. 10Application and Implementation
    1. 10.1 Application Information
      1. 10.1.1 ON and OFF Control
      2. 10.1.2 Input Capacitor (CIN) (Optional)
      3. 10.1.3 Output Capacitor (CL) (Optional)
    2. 10.2 Typical Application
      1. 10.2.1 Design Requirements
      2. 10.2.2 Detailed Design Procedure
        1. 10.2.2.1 Inrush Current
      3. 10.2.3 Application Curves
  11. 11Power Supply Recommendations
  12. 12Layout
    1. 12.1 Layout Guidelines
    2. 12.2 Layout Example
    3. 12.3 Thermal Considerations
  13. 13器件和文档支持
    1. 13.1 器件支持
      1. 13.1.1 开发支持
    2. 13.2 相关文档
    3. 13.3 接收文档更新通知
    4. 13.4 社区资源
    5. 13.5 商标
    6. 13.6 静电放电警告
    7. 13.7 Glossary
  14. 14机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 集成单通道负载开关
  • 输入电压范围：0.6V 至 VBIAS
  • VBIAS 电压范围：2.5V 至 5.7V
  • 导通电阻 (RON)
    • RON = 16m（VIN = 0.6V 到 5.7V，
      VBIAS = 5.7V 时的典型值）
  • 6A 最大持续开关电流
  • 低静态电流
    • 37µA（VIN = VBIAS = 5V 时的典型值）
  • 低控制输入阈值支持使用
    1.2V、1.8V、2.5V、3.3V 逻辑器件
  • 可配置的上升时间
  • 热关断
  • 快速输出放电 (QOD)（可选）
  • 带有散热焊盘的小外形尺寸无引线 (SON) 8 引脚封装
  • 经测试，静电放电 (ESD) 性能符合 JESD 22 规范
    • 2000V 人体模型 (HBM) 和 1000V 带电器件模型 (CDM)

2 应用

  • Ultrabook™
  • 笔记本电脑和上网本
  • 平板电脑
  • 消费类电子产品
  • 机顶盒和家庭网关
  • 电信系统
  • 固态硬盘 (SSD)

3 说明

TPS22975 产品系列包含两个器件：TPS22975 和 TPS22975N。每个器件都是一款单通道负载开关，可提供可配置的上升时间来尽量减小浪涌电流。此器件包括一个 N 通道金属氧化物半导体场效应晶体管 (MOSFET)，可在 0.6 V 至 5.7V 的输入电压范围内运行并可支持 6A 的最大持续电流。此开关由一个开/关输入 (ON) 控制，此输入能够直接连接低电压控制信号。TPS22975 包含一个可选 230Ω 片上负载电阻，用于在此开关关断时进行快速输出放电。

TPS22975 采用小型，节省空间的 2mm × 2mm 8 引脚 SON 封装 (DSG)，集成的散热焊盘允许该器件产生较高的功率耗散。该器件在自然通风环境下的额定运行温度范围为 –40°C 至 +105°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS22975
TPS22975N		 WSON (8) 2.00mm x 2.00mm
  1. 要了解所有可用封装，请参阅数据表末尾的可订购产品附录。

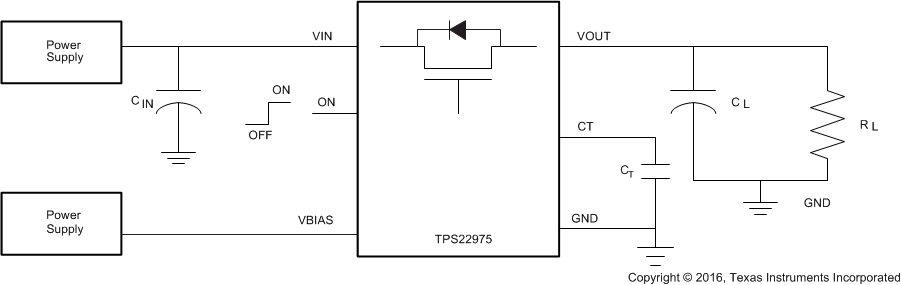

简化电路原理图

TPS22975 application_circuit_02_SLVSDD0.gif

导通电阻与输入电压间的关系

TPS22975 D007_SLVSDD0A.gif
VBIAS = 5V，IVOUT = –200mA
