ZHCS613A December   2011  – June 2014 TPS22929D

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 简化电路原理图
  5. 5 修订历史记录
  6. 6 Pin Configuration and Functions
  7. 7 Specifications
    1. 7.1 Absolute Maximum Ratings
    2. 7.2 Handling Ratings
    3. 7.3 Recommended Operating Conditions
    4. 7.4 Thermal Information
    5. 7.5 Electrical Characteristics
    6. 7.6 Switching Characteristics
    7. 7.7 Typical Characteristics
      1. 7.7.1 Typical AC Characteristics
  8. 8 Parametric Measurement Information
  9. 9 Detailed Description
    1. 9.1 Overview
    2. 9.2 Functional Block Diagram
    3. 9.3 Feature Description
      1. 9.3.1 On/Off Control
      2. 9.3.2 Output Pull-Down
      3. 9.3.3 Under-Voltage Lockout
      4. 9.3.4 Reverse Current Protection
    4. 9.4 Device Functional Modes
  10. 10Application and Implementation
    1. 10.1 Application Information
      1. 10.1.1 VIN to VOUT Voltage Drop
      2. 10.1.2 Input Capacitor
      3. 10.1.3 Output Capacitor
    2. 10.2 Typical Application
      1. 10.2.1 Design Requirements
      2. 10.2.2 Detailed Design Procedure
        1. 10.2.2.1 Managing Inrush Current
      3. 10.2.3 Application Curves
  11. 11Power Supply Recommendations
  12. 12Layout
    1. 12.1 Layout Guidelines
      1. 12.1.1 Thermal Considerations
    2. 12.2 Layout Example
  13. 13器件和文档支持
    1. 13.1 商标
    2. 13.2 静电放电警告
    3. 13.3 术语表
  14. 14机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 集成单负载开关
  • 小型 SOT23-6 封装
  • 输入电压范围：1.4V 至 5.5V
  • 低导通电阻
    • 在 VIN = 5V 时，r导ON = 115mΩ
    • 在 VIN = 3.3V 时，rON = 115mΩ
    • 在 VIN = 2.5V 时，rON = 118mΩ
    • 在 VIN = 1.5V 时，rON = 129mΩ
  • 1.8A 连续开关电流 (25°C)
  • 低阈值控制输入
  • 受控转换率
  • 欠压闭锁
  • 快速输出放电
  • 反向电流保护

2 应用

  • 便携式工业设备
  • 便携式医疗设备
  • 便携式媒体播放器
  • 销售点终端
  • 全球卫星定位 (GPS) 设备
  • 数码摄像机
  • 便携式仪表
  • 智能电话

3 说明

TPS22929D 是一款具有受控接通功能的小型、超低 rON 负载开关。此器件包括一个 P 沟道金属氧化物半导体场效应晶体管 (MOSFET)，可在 1.4V 至 5.5V 的输入电压范围内运行。此开关由一个开/关输入 (ON) 控制，此输入能够与低电压控制信号直接相连。TPS22929D 为高电平有效。

TPS22929D 包含一个 150Ω 片上负载电阻器，用于在此开关被关闭时进行快速输出放电。此器件的上升时间受到内部控制以避免浪涌电流。

在出现反向电压时，TPS22929D 器件通过闭锁电源开关来提供断路器功能。当输出电压 (VOUT) 被驱动至高于输入 (VIN) 时，内部反向电压比较器会关闭此电源开关以快速（典型值为 10µs）阻止流向此开关输入一侧的电流。反向电流一直有效，甚至当电源开关关闭的时候也是如此。此外，如果此输入电压过低，欠压闭锁(UVLO)保护会将此开关关闭。

TPS22929D 采用节省空间的小型 6 引脚 SOT23 封装，自然通风条件下的额定工作温度范围为 –40°C 至 85°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS22929D SOT23 (6) 2.90mm x 1.60mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

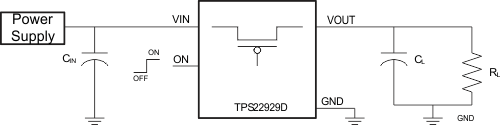

4 简化电路原理图

TPS22929D typ_app_lvsb39.gif

导通状态电阻与输入电压间的关系

TPS22929D C001_lvsb39.png
