7.9.2.3.1.1 比较器/DAC 的电气特性
参数最小值典型值最大值单位
比较器
比较器输入范围VSSA-VDDAV
比较器对 PWM 跳闸区的响应时间（异步）30ns
输入偏移±5mV
输入迟滞(1)35mV
DAC
DAC 输出范围VSSA-VDDAV
DAC 分辨率10 位
DAC 稳定时间请参阅 图 7-27
DAC 增益-1.5%
DAC 偏移10mV
单片是
INL±3LSB
(1) 比较器输入上的迟滞由一个施密特触发器配置实现。这将在比较器输出与比较器同相输入间产生一个有效的 100kΩ 反馈电阻。有一个选项可以禁用迟滞以及伴随的反馈电阻；如果您的系统中需要此选项，请参阅 TMS320F2803x 实时微控制器技术参考手册 中的“模数转换器和比较器”一章，了解更多信息。

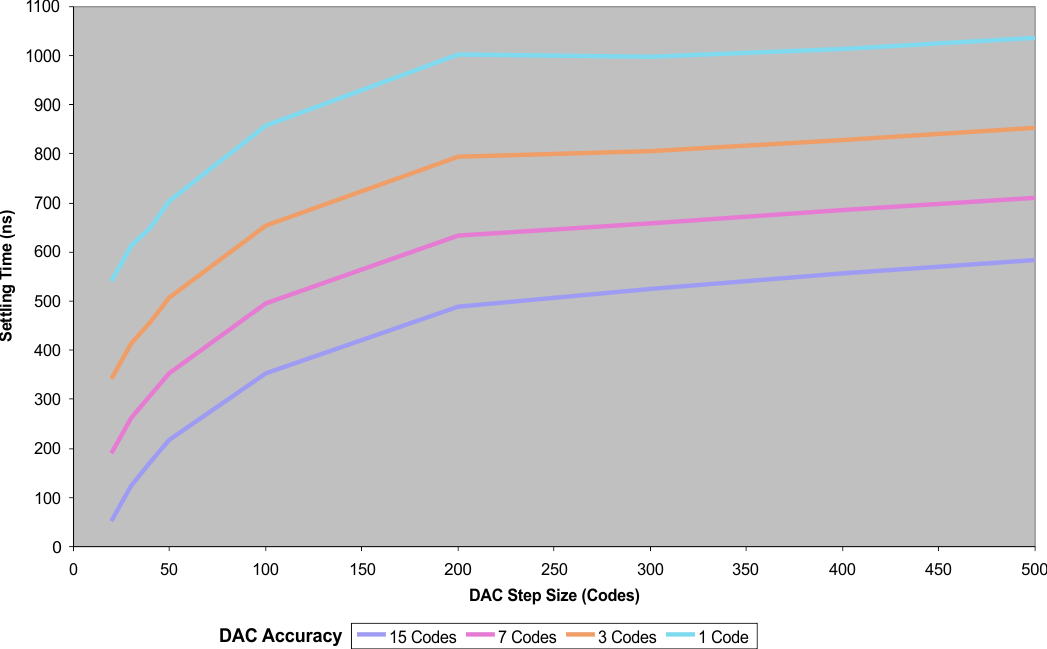

GUID-7D6D98BB-29CD-4125-B58C-CBAC37DCC547-low.gif图 7-27 DAC 稳定时间
