7.6 典型特性

测试条件为：TA = 25°C（除非另有说明）

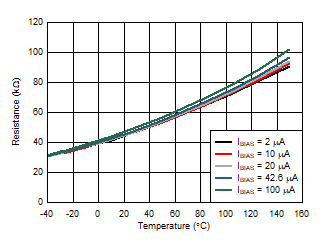

图 7-1 使用多个偏置电流的电阻与环境温度间的关系



图 7-3 TCR 是感应电流 ISNS 的函数



图 7-5 电源相关电阻与偏置电流间的关系
TMP64：VSNS = 1V
图 7-7 阶跃响应
TMP64：搅拌液体。温度：25 °C 至 125 °C
图 7-9 DYA 热响应时间
RBias = 47kΩ，容差为 ±0.01%
图 7-2 使用多个偏置电压的电阻与环境温度间的关系
RBias = 47kΩ，容差为 ±0.01%

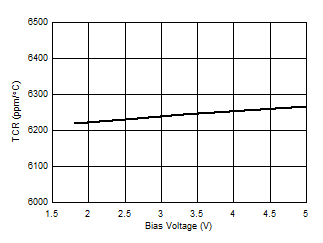

图 7-4 TCR 是检测电压 VSNS 的函数
RBias = 47kΩ，容差为 ±0.01%
图 7-6 电源相关 R 与 VBias 间的关系
TMP64：搅拌液体。温度：25 °C 至 125 °C
图 7-8 DEC 热响应时间
TMP64：静止空气
图 7-10 热响应时间
