5.7 典型特性

在工作温度 TJ = 25°C、VIN = VOUT(NOM) + 0.5V、IOUT = 1mA、VEN = VIN 且 CIN = COUT = 1μF 条件下（除非另有说明）

TLV774 线性调整率与 VIN 间的关系

图 5-1 线性调整率与 VIN 间的关系

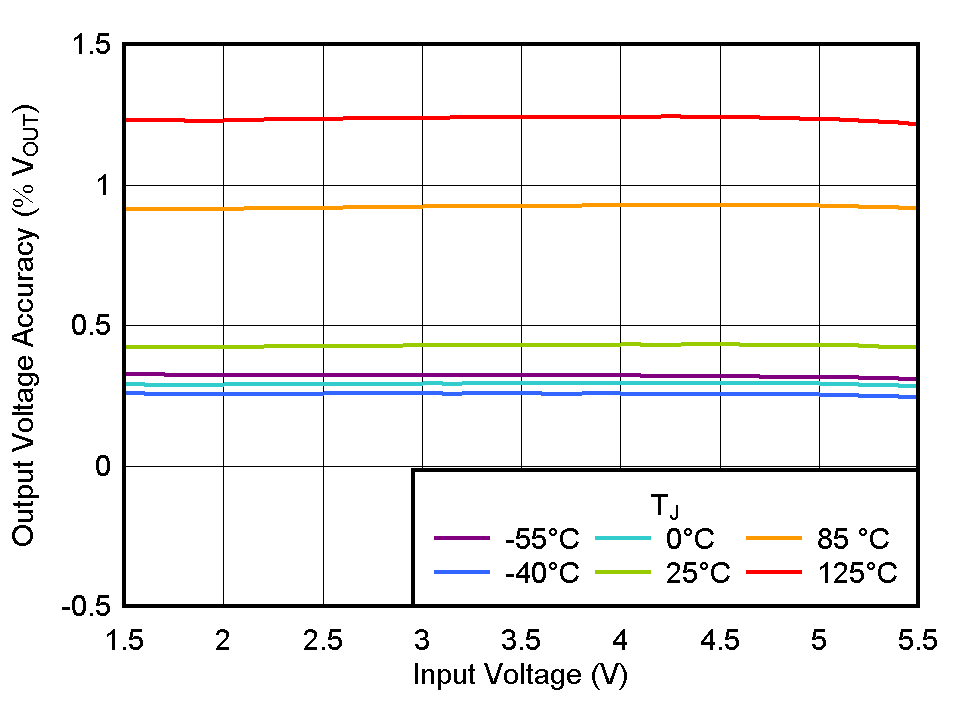

TLV774 输出电压精度与 VIN 间的关系

图 5-3 输出电压精度与 VIN 间的关系

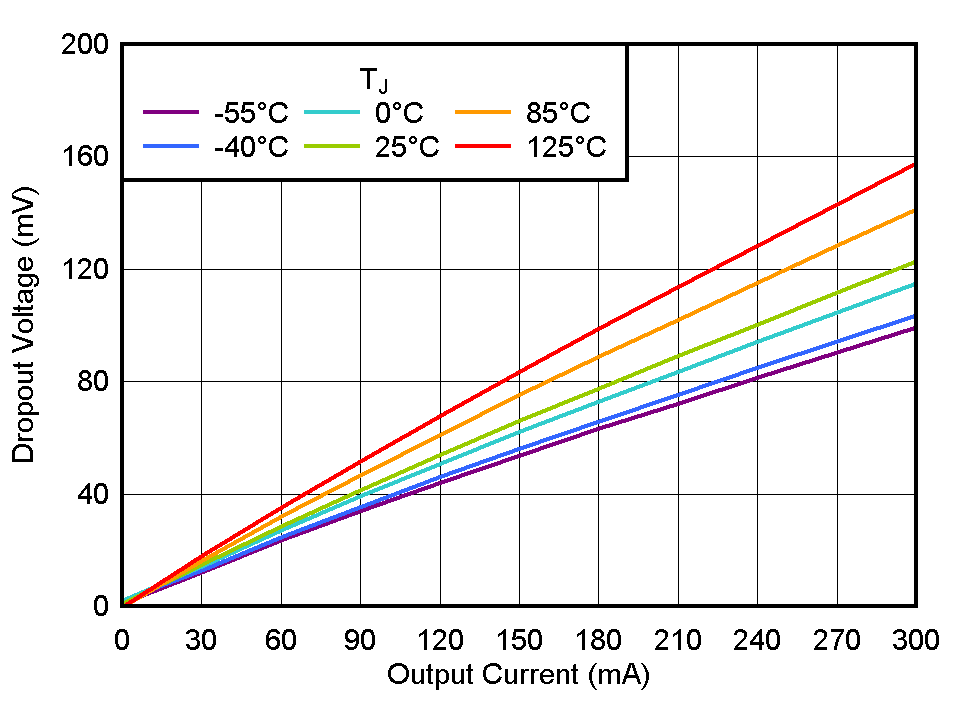

TLV774 压降与 IOUT 间的关系
VOUT = 3.3V，测试条件：VIN = VOUT(NOM)
图 5-5 压降与 IOUT 间的关系

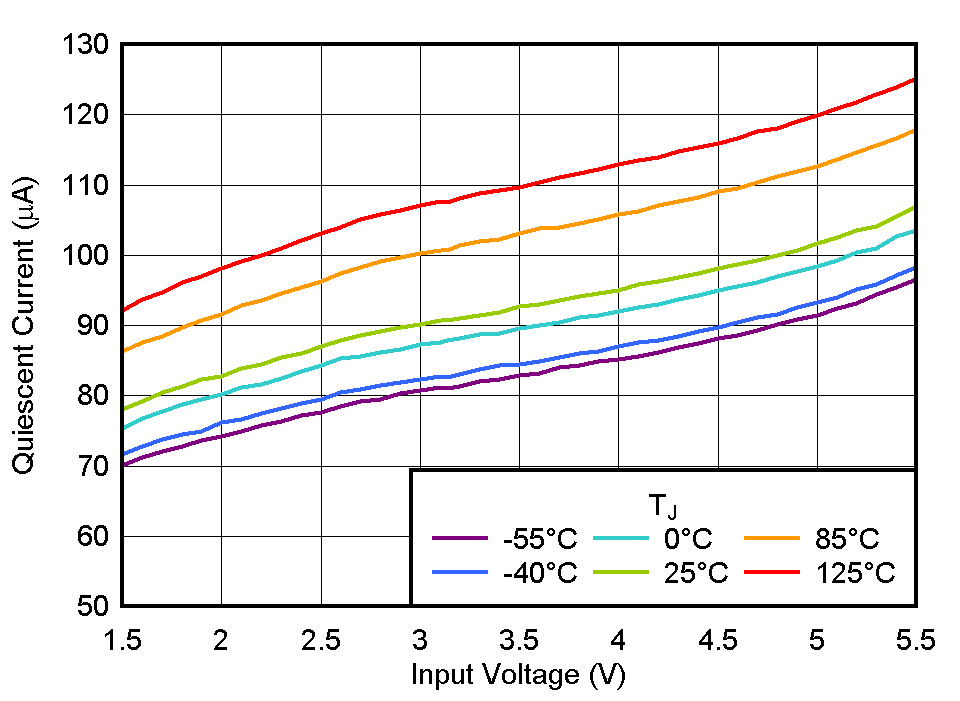

TLV774 静态电流与 VIN 间的关系

图 5-7 静态电流与 VIN 间的关系

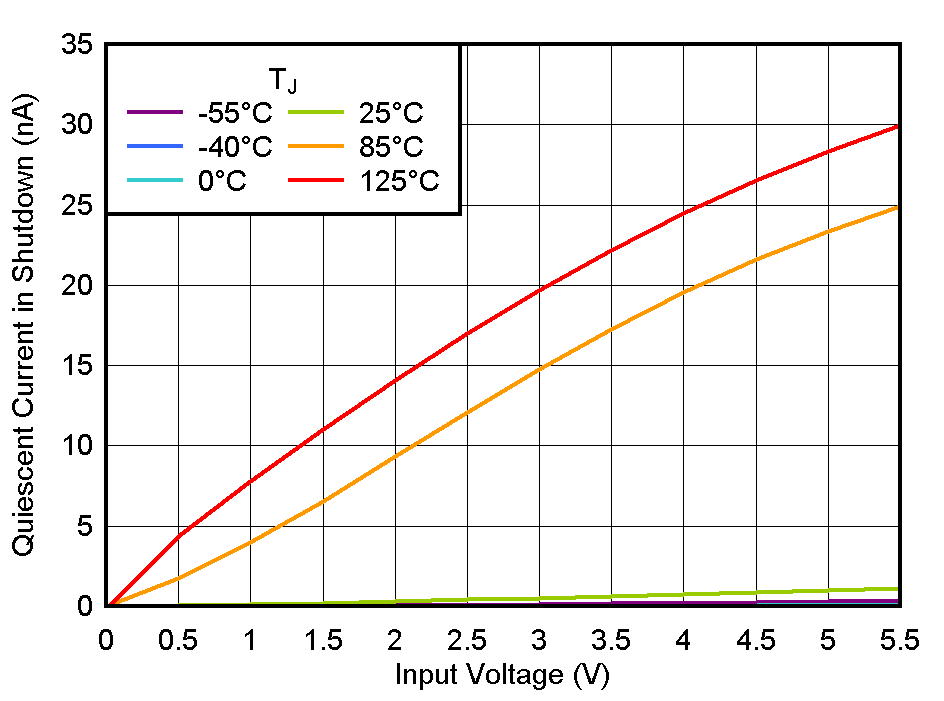

TLV774 关断电流与 VIN 间的关系
VEN = 0V，CIN = 0μF
图 5-9 关断电流与 VIN 间的关系
TLV774 电流限值

图 5-11 电流限值

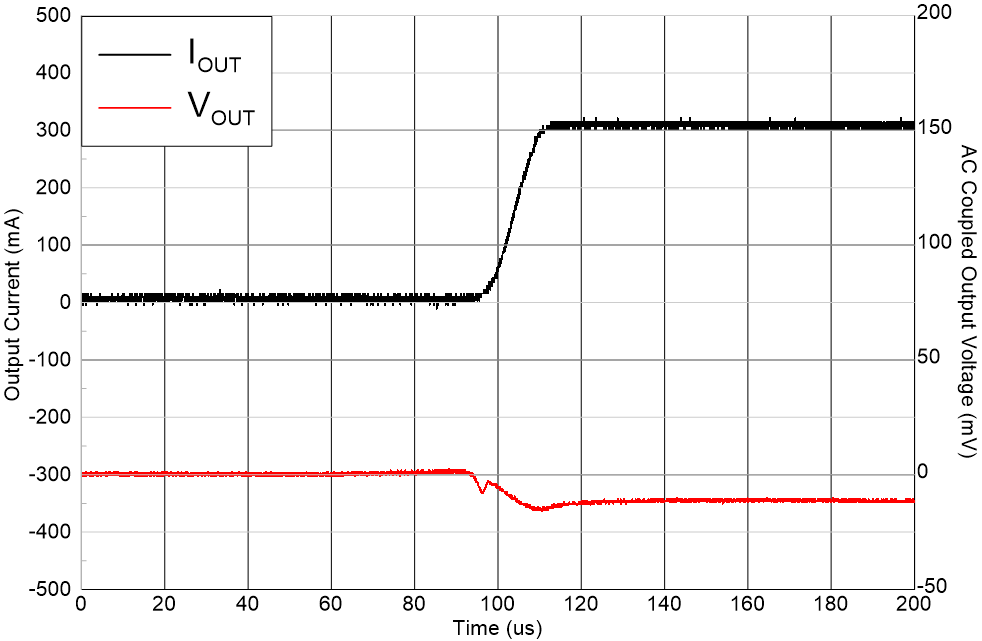

TLV774 负载瞬态
VIN = VOUT(nom) + 1.0V，IOUT = 0mA 至 300mA，
tRISING = 10µs
图 5-13 负载瞬态
TLV774 线路瞬态
VIN = VOUT + 0.3V 至 VOUT +1.3V
图 5-15 线路瞬态
TLV774 启动

图 5-17 启动

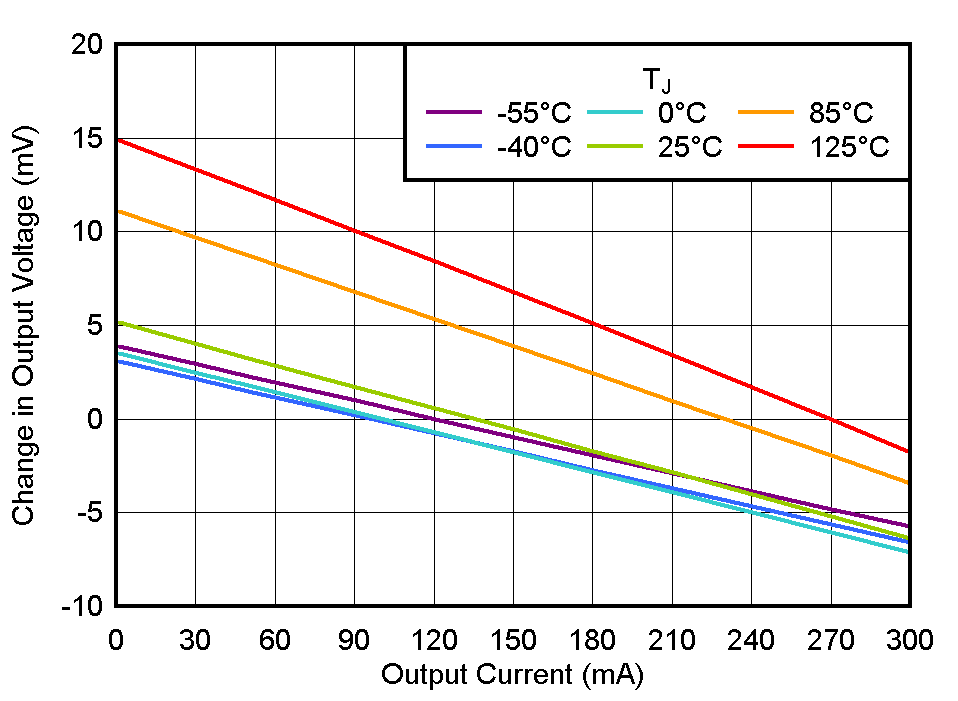

TLV774 负载调整率与 IOUT 间的关系

图 5-2 负载调整率与 IOUT 间的关系

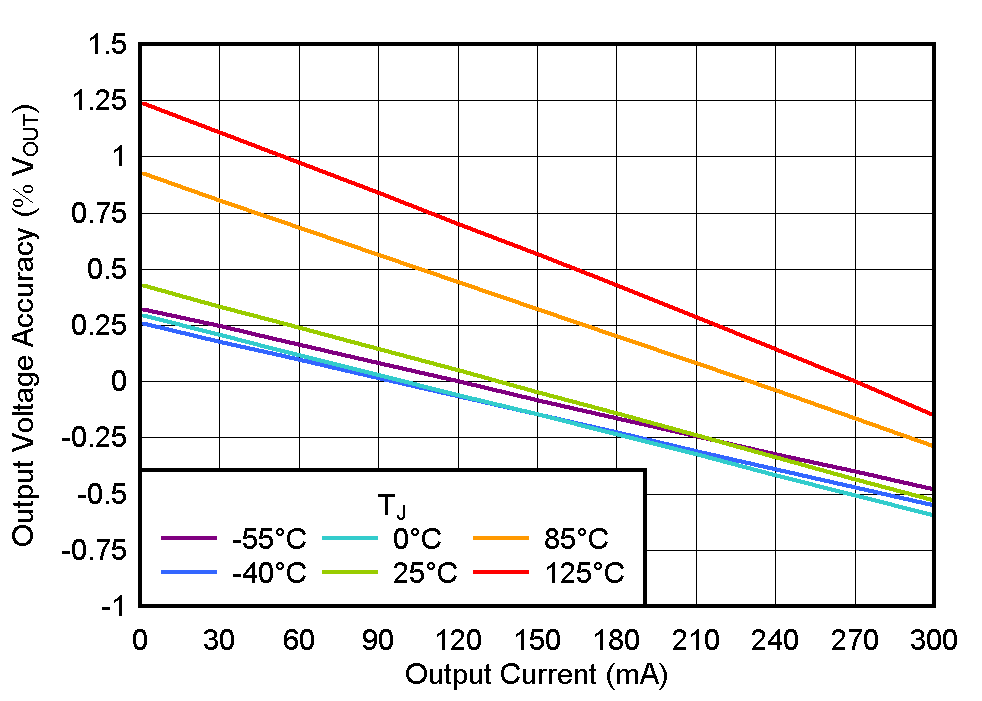

TLV774 输出电压精度与 IOUT 间的关系

图 5-4 输出电压精度与 IOUT 间的关系

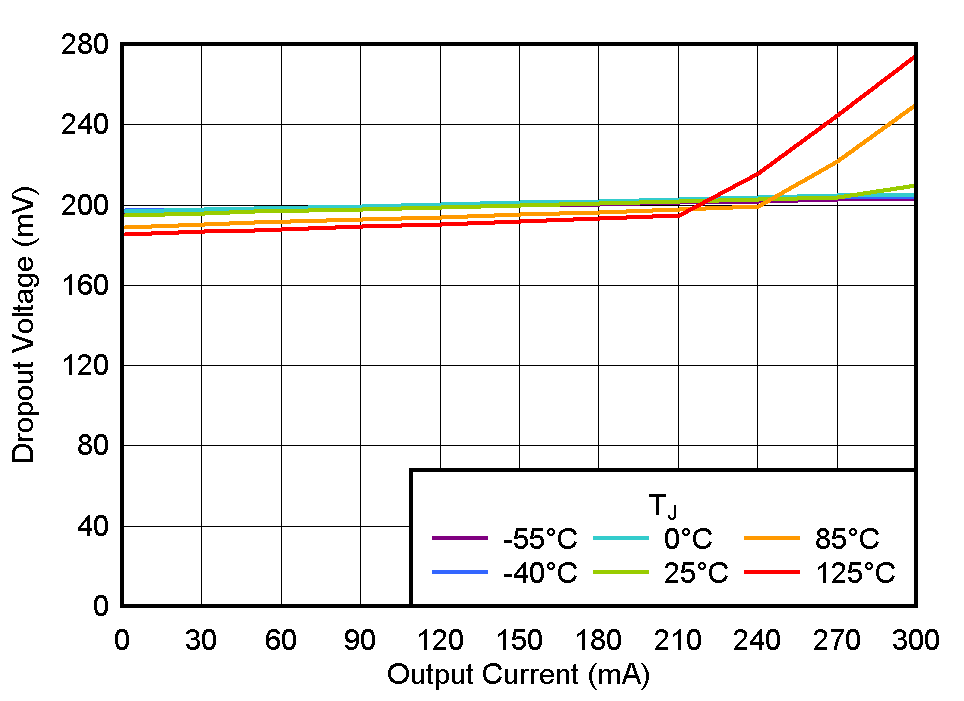

TLV774 压降与 IOUT 间的关系
VOUT = 1.2V，测试条件：VIN = 1.4V
图 5-6 压降与 IOUT 间的关系
TLV774 接地电流与 IOUT 间的关系

图 5-8 接地电流与 IOUT 间的关系
TLV774 关断电流与 VIN 间的关系
VEN = 0V，CIN = 0μF
图 5-10 关断电流与 VIN 间的关系

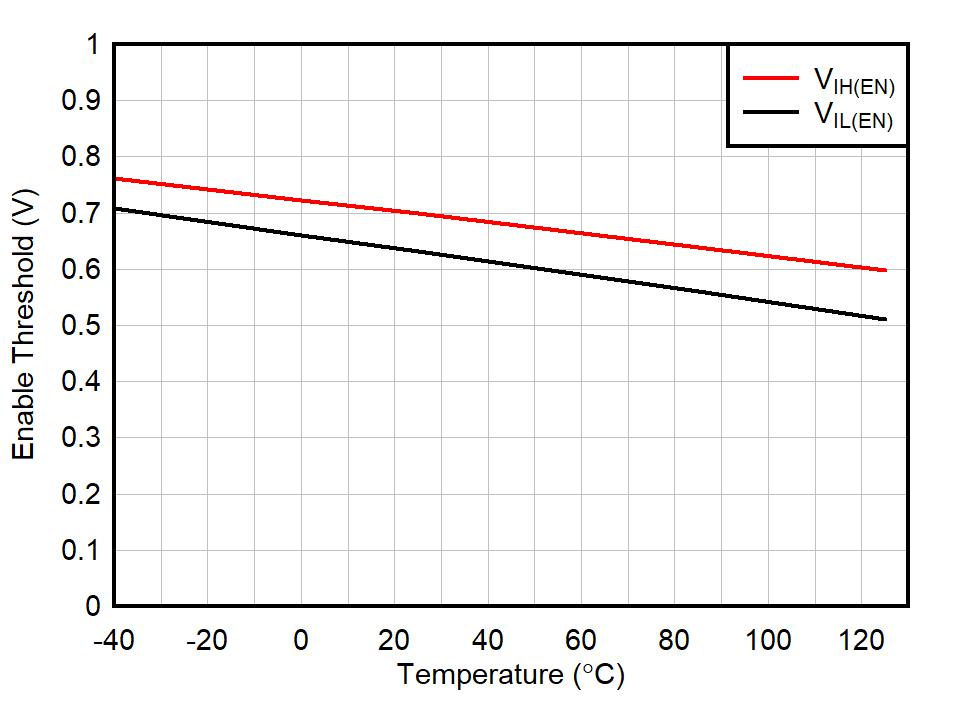

TLV774 使能逻辑阈值与温度间的关系

图 5-12 使能逻辑阈值与温度间的关系
TLV774 负载瞬态
VIN = VOUT(nom) + 1.0V，IOUT = 300mA 至 0mA，
tFALLING = 10µs
图 5-14 负载瞬态
TLV774 PSRR 与频率间的关系
VIN = VOUT(nom) + 1.0V
图 5-16 PSRR 与频率间的关系
TLV774 噪声
VOUT = 1.2V，RMS 噪声 BW = 10Hz 至 100kHz
图 5-18 噪声
