1 特性

  • 无需输入或输出电容
  • 浪涌电流控制
  • 低串扰
  • 精度：1.5%（–40°C 至 125°C）
  • 输入电压范围：1.4V 至 5.5V
  • 可提供介于 1V 至 3.3V 间的多种固定输出电压组合
  • 折返电流保护
  • 封装：1.2mm × 1.2mm 小外形尺寸无引线 (SON)-6 (DPQ)

2 应用

  • 无线听筒、智能电话、平板电脑
  • 机顶盒 (STB)，摄像机，调制解调器
  • 便携式电池供电类产品

3 说明

TLV716 是双通道、无电容、150mA 低压降 (LDO) 稳压器系列器件，提供多种固定输出电压选项（1V 至 3.3V 范围）。该系列器件的初始精度为 1%，整个温度范围内的精度为 1.5%。

TLV716 系列被设计成在具有或没有输入或输出电容器时保持稳定。移除输出电容器可实现极小的解决方案尺寸。TLV716P 系列提供一个有源下拉电路，可在需要使用输出电容的应用中使输出电压快速放电。

该器件还可在上电和使能期间控制浪涌电流。浪涌控制在器件启动期间为输出负载提供恒定电流进行充电，因此可降低输入电源或电池发生意外过流故障的风险。

TLV716 器件采用 1.2mm × 1.2mm SOT-6 封装，非常适用于空间受限类 应用。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TLV716 X2SON (6) 1.20mm x 1.20mm
TLV716P
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

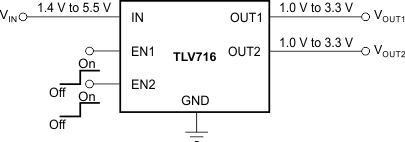

典型应用电路

TLV716 TLV716P alt_sbvs217.gif
