8.2.6 单稳态多谐振荡器

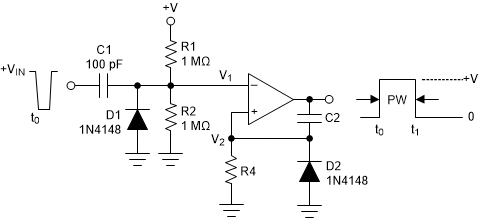

TLV1811 TLV1821 TLV1812 TLV1822 TLV1814 TLV1824 单稳态多谐振荡器图 8-15 单稳态多谐振荡器

单稳态多谐振荡器有一种使电路可以长久保持的稳定状态。可从外部将电路触发到另一个准稳定状态。因此，可以使用单稳态多谐振荡器来生成所需宽度的脉冲。

通过调整 C2 和 R4 的值来设置所需的脉冲宽度。可以使用 R1 和 R2 的电阻分压器来确定输入触发脉冲的幅度。当 V1 < V2 时，输出会改变状态。二极管 D2 为电容器 C2 提供快速放电路径，以便在脉冲结束时复位。二极管还可防止将同相输入驱动至低于接地值。
