1 特性

  • 单声道桥接式负载 (BTL) 数字功率放大器
  • 负载为 4Ω 且总谐波失真+噪声 (THD+N) 为 10% 时的输出功率为 22W
  • 4.5V 至 18V 的工作范围
  • 4Ω 负载时的效率达 85%
  • 差分模拟输入
  • 采用可调功率限制器的 Speaker Guard™ 扬声器保护
  • 75dB 电源抑制比 (PSRR)
  • 负载诊断功能：
    • 开路和短路输出负载
    • 输出到电源和输出到接地短接
  • 保护和监控功能：
    • 短路保护
    • 40V 负载突降保护符合 ISO-7637-2 标准
    • 在音乐播放的同时进行输出直流电平检测
    • 过热保护
    • 过压及欠压保护
  • 耐热增强型 16 引脚散热薄型小外形尺寸 HTSSOP (PWP) 封装以及 PowerPAD™ 封装（焊盘朝下）
  • 设计用于汽车电磁兼容性 (EMC) 要求
  • 符合 AEC-Q100 标准 2 级
  • 经 ISO9000:2002 TS16949 认证
  • -40°C 至 125°C 环境温度范围

2 应用

  • 汽车类紧急呼叫 (eCall) 放大器
  • 车载通讯系统
  • 仪表板系统
  • 信息娱乐音频

3 说明

TAS5421-Q1 是一款单声道数字音频放大器，非常适用于汽车类紧急呼叫 (eCall)、车载通讯、仪表板和信息娱乐应用。 该器件采用 14.4 VDC 汽车电池供电，可在负载为 4Ω 且 THD+N 不超过 10% 的情况下提供高达 22W 的功率。 该器件具有较宽的工作电压范围和优异的效率，是需要起停支持或使用备用电池运行时的理想选择。 集成的负载突降保护能够缩减外部电压钳位电路的成本与尺寸，板载负载诊断功能能够通过 I2C 报告扬声器状态。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TAS5421-Q1 HTSSOP (16) 5.00mm x 4.40mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

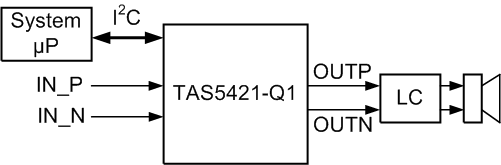

简化框图

TAS5421-Q1 sim-sch_SLOS814.gif

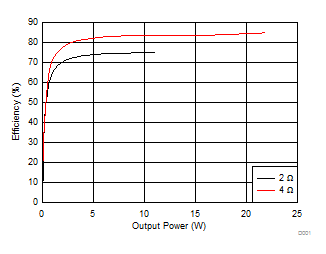

输出功率效率

TAS5421-Q1 D001_SLOS814.gif
