8 Parameter Measurement Information
A. The pulse generator has the following characteristics: t
r
≤10 ns, t
f
≤10 ns, t
w
= 10 µs, P
RR
= 5 kHz, Z
O
= 50 Ω
B. C
L
includes probe and jig capacitance.
Figure 3. Test Circuit and Switching Times from Data Inputs

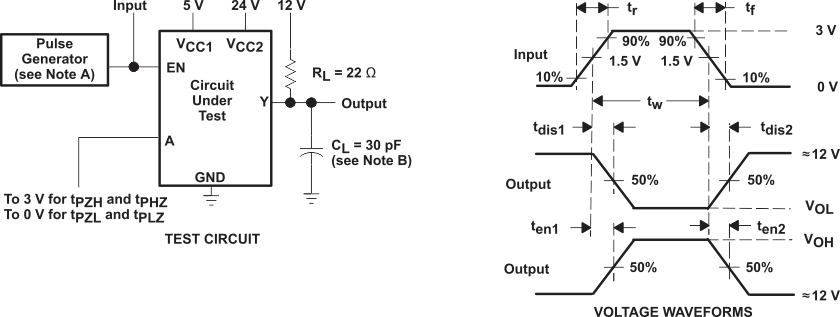

A. The pulse generator has the following characteristics: t
r
≤10 ns, t
f
≤10 ns, t
w
= 10 µs, P
RR
= 5 kHz, Z
O
= 50 Ω
B. C
L
includes probe and jig capacitance.
Figure 4. Test Circuit and Switching Times from Enable Inputs
