ZHCSWG1E December 2000 – May 2024 SN74LV11A
PRODUCTION DATA
封装选项
请参考 PDF 数据表获取器件具体的封装图。
机械数据 (封装 | 引脚)
- D|14
- PW|14
- DB|14
- DGV|14
- NS|14
散热焊盘机械数据 (封装 | 引脚)
订购信息
2 说明
这些三路 3 输入正与门可在 2V 至 5.5V VCC 电压下运行。
封装信息
| 器件型号 | 封装(1) | 封装尺寸(2) | 本体尺寸(3) |
|---|---|---|---|
| SN74LV11A | DGV（TVSOP，14） | 3.60mm x 6.4mm | 3.60mm x 4.4mm |
| D（SOIC，14） | 8.65mm x 6mm | 8.65mm x 3mm | |
| NS（SOP，14） | 10.20mm x 7.8mm | 10.3mm x 5.3mm | |
| DB（SSOP，14） | 6.20mm x 7.8mm | 6.20mm x 5.3mm | |
| PW（TSSOP，14） | 5.00mm x 6.4mm | 5.00mm x 4.4mm |
(1) 有关更多信息，请参阅第 10 节。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
(3) 本体尺寸（长 × 宽）为标称值，不包括引脚。

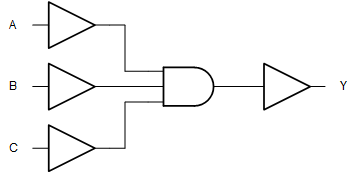

简化版原理图
