2 说明

这些八路缓冲器和线路驱动器具有常见 ’HC240 系列器件的性能，并提供封装两侧输入和输出的引脚排列。这种布置非常有助于印刷电路板布局布线。

三态控制栅极为 2 输入或非门。如果任一输出使能端（OE1 或 OE2）输入为高电平，则所有八路输出均处于高阻抗状态。’HC540 器件在输出端提供反相数据。

器件信息
器件型号 封装(1) 封装尺寸（标称值）
SN54HC540J CDIP (20) 26.92mm × 6.92mm
SN74HC540DW SOIC (20) 12.80mm × 7.50mm
SN74HC540N PDIP (20) 25.40mm × 6.35mm
SN74HC540NSR SO (20) 15.00mm × 5.30mm
SN74HC540PW TSSOP (20) 6.50mm × 4.40mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

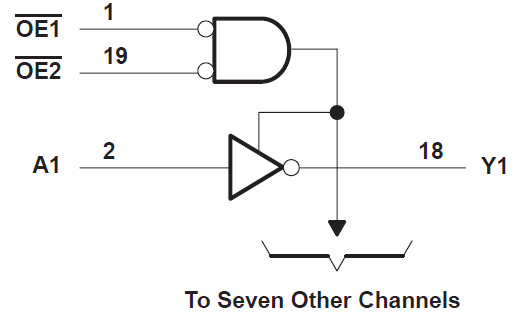

GUID-20210929-SS0I-NRFN-TVPK-QFNDGNRM2GDL-low.png功能方框图
