4 引脚配置和功能

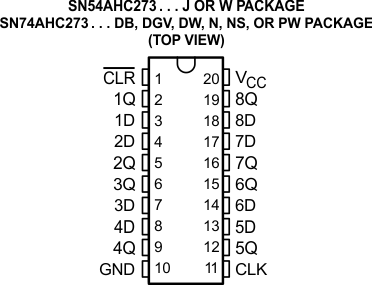

SN54AHC273 SN74AHC273
SN54AHC273 SN74AHC273
引脚 I/O 说明
编号 名称
1 CLR I 清零引脚
2 1Q O 1Q 输出
3 1D I 1D 输入
4 2D I 2D 输入
5 2Q O 2Q 输出
6 3Q O 3Q 输出
7 3D I 3D 输入
8 4D I 4D 输入
9 4Q O 4Q 输出
10 GND — 接地引脚
11 CLK I 时钟管脚
12 5Q O 5Q 输出
13 5D I 5D 输入
14 6D I 6D 输入
15 6Q O 6Q 输出
16 7Q O 7Q 输出
17 7D I 7D 输入
18 8D I 8D 输入
19 8Q O 8Q 输出
20 VCC — 电源引脚
