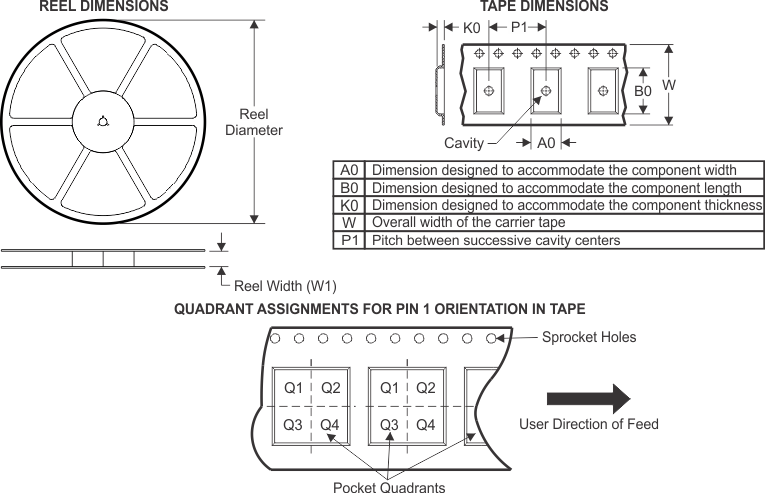

11.1 卷带包装信息

SN74ACT08-Q1
器件封装
类型		封装图引脚数SPQ卷带
直径 (mm)		卷带
宽度 W1 (mm)		A0
(mm)		B0
(mm)		K0
(mm)		P1
(mm)		W
(mm)		Pin1
象限
PSN74ACT08PWRQ1TSSOPPW14300033012.46.905.601.60812Q1

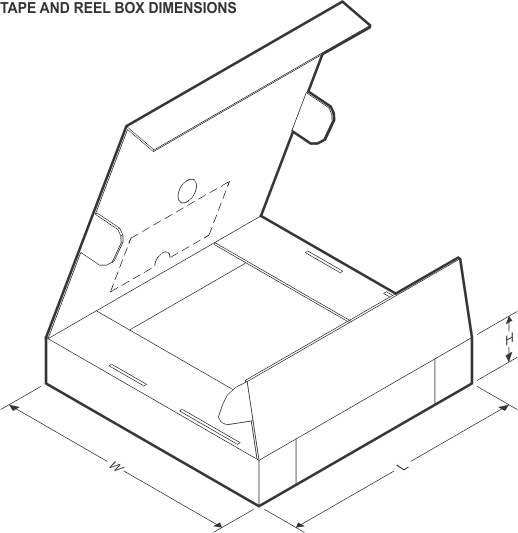

SN74ACT08-Q1
器件封装类型封装图引脚数SPQ长度 (mm)宽度 (mm)高度 (mm)
PSN74ACT08PWRQ1TSSOPPW14300035635635
