1 特性

  • 符合嵌入式 DisplayPort™(eDP™) 1.4 标准，支持 1 条、2 条或 4 条信道在 1.62Gbps (RBR)、2.16Gbps、2.43Gbps、2.7Gbps (HBR)、3.24Gbps、4.32Gbps 或 5.4Gbps (HBR2) 速率下运行。
  • 实现 MIPI®D-PHY 版本 1.1 物理层前端和显示串行接口 (DSI) 版本 1.02.00
  • 双通道 DSI 接收器在每个通道上可针对 1 条，2 条，3 条或 4 条 D-PHY 数据信道进行配置，每信道的运行速率高达 1.5Gbps
  • 支持 RGB666 和 RGB888 格式的 18bpp 与 24bpp DSI 视频流
  • 适合 60fps 4K 4096 × 2304 分辨率（18bpp 颜色），以及 60fps WUXGA 1920 × 1200 分辨率 和 3D 图形显示（120fps 等效）
  • MIPI 前端可配置为单通道或双通道 DSI 配置
  • 支持双通道 DSI 奇校验、偶校验、左移位和右移位操作模式
  • 1.2V VCC 主电源，1.8V 电源用于数字 I/O
  • 低功耗 特性 包括面板刷新和 MIPI 超低功耗状态 (ULPS) 支持
  • DisplayPort 信道极性和分配均可配置。
  • 通过外部基准时钟 (REFCLK) 支持 12MHz、19.2MHz、26MHz、27MHz 和 38.4MHz 等频率
  • ESD 额定值 ±2 kV (HBM)
  • 采用 64 引脚 HTQFP (PAP) 封装
  • 温度范围：-40°C 至 +85°C

2 应用

  • 平板电脑、笔记本、上网本
  • 移动互联网设备/汽车信息娱乐系统

3 说明

SN65DSI86-Q1 DSI 转嵌入式显示端口 (eDP) 桥接器 特有 一个双通道 MIPI D-PHY 接收器前端配置，此配置中在每个通道上具有 4 条信道，每条信道的运行速率为 1.5Gbps，最大输入带宽为 12Gbps。该桥接器可解码 MIPI DSI 18bpp RGB666 和 24bpp RGB888 视频流，并将格式化视频数据流转换到具有多达四条信道的 DisplayPort，每条信道的运行速率为 1.62Gbps、2.16 Gbps、2.43 Gbps、2.7Gbps、3.24Gbps、4.32Gbps 或 5.4Gbps。

SN65DSI86-Q1 非常适用于每秒 60 帧的 WQXGA，以及等效 120fps（高达 24bpp）的 4K 3D 图形和全高清 (HD) (1920x1080) 分辨率。执行了部分线路缓冲以适应 DSI 与 DisplayPort 接口间的数据流不匹配。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
SN65DSI86-Q1 HTQFP (64) 10mm x 10mm
  1. 要了解所有可用封装，请参见数据表末尾的封装选项附录。

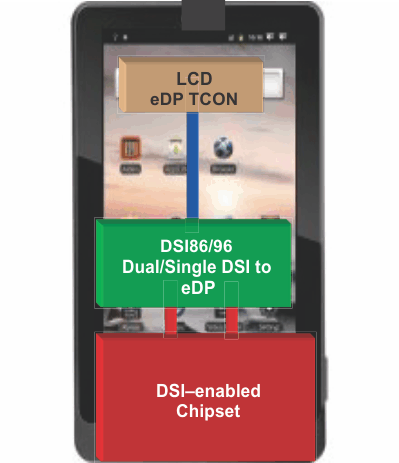

SN65DSI86-Q1 FP_pictorial_SLLSEH2.gif

4 修订历史记录

Changes from * Revision (July 2014) to A Revision

  • Changed Description for ADDRESS 0x5A BIT(S) 1:0 from 'Reserved' to 'ASSR_CONTROL' with Bit assignments of 00, 01, 10, and 11 in Table 23.Go
  • Added Table 33 in Standard CFR Registers Go
