1 特性

  • 可再生能源等级
  • 可驱动高侧和低侧 N 沟道金属氧化物半导体场效应晶体管 (MOSFET)
  • 具有可编程附加延迟的自适应上升沿和下降沿
  • 单输入控制
  • 自举电源电压高达 118VDC
  • 短暂关断传播延迟（典型值为 25ns）
  • 可以 15ns 的上升和下降时间驱动 1000pF 负载
  • 电源轨欠压锁定

2 典型应用

  • 电流反馈推挽式电源转换器
  • 高电压降压稳压器
  • 有源钳位正激电源转换器
  • 半桥和全桥转换器

3 说明

SM74104 高压栅极驱动器设计用于驱动采用同步降压配置的高侧和低侧 N 沟道 MOSFET。 该悬空高侧驱动器能够在高达 100V 的电源电压下工作。 高侧和低侧栅极驱动器由单个输入控制。 该器件采用自适应方式来控制每一个状态变化，从而避免发生击穿。 除了自适应转换时序之外，还可以添加与外部设置电阻成比例的附加延时。 该器件集成了一个高压二极管，用于对高侧栅极驱动自举电容进行充电。 稳健可靠的电平转换器同时拥有高运行速度和低功耗特性，并且可提供从控制逻辑到高侧栅极驱动器的干净电平转换。 该器件在低侧和高侧电源轨上提供了欠压锁定功能。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
SM74104 WSON (10) 4.0mm x 4.0mm
SOIC (8) 4.9mm x 3.9mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

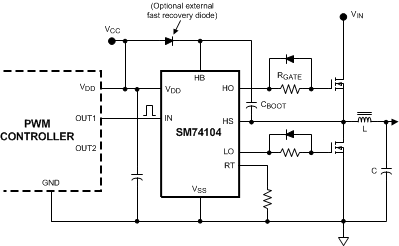

SM74104 30160009.gifSM74104 驱动采用同步降压配置进行连接的 MOSFET
