6.8 典型特性

TA = 25°C 时，VS = ±20V，VCM = VS /2，RLOAD = 10kΩ（连接至 VS /2），并且 CL = 10pF（除非另有说明）

TA = 25°C 时 15526 个放大器的分配

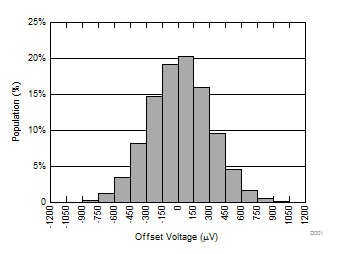

图 6-1 失调电压生产分配
VCM = V+
每种颜色代表一个样本器件。

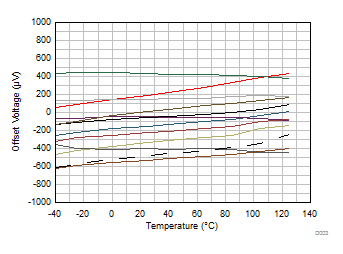

图 6-3 失调电压与温度间的关系
TA = 25°C
每种颜色代表一个样本器件。

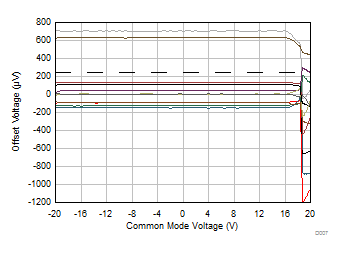

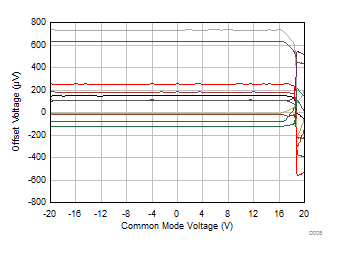

图 6-5 失调电压与共模电压间的关系
TA = 125°C
每种颜色代表一个样本器件。

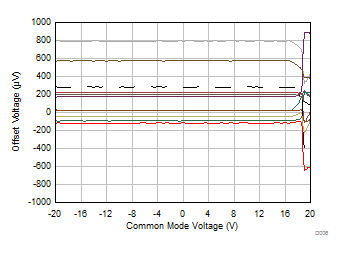

图 6-7 失调电压与共模电压间的关系
VCM = V–
每种颜色代表一个样本器件。

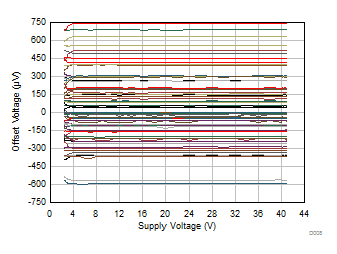

图 6-9 失调电压与电源间的关系

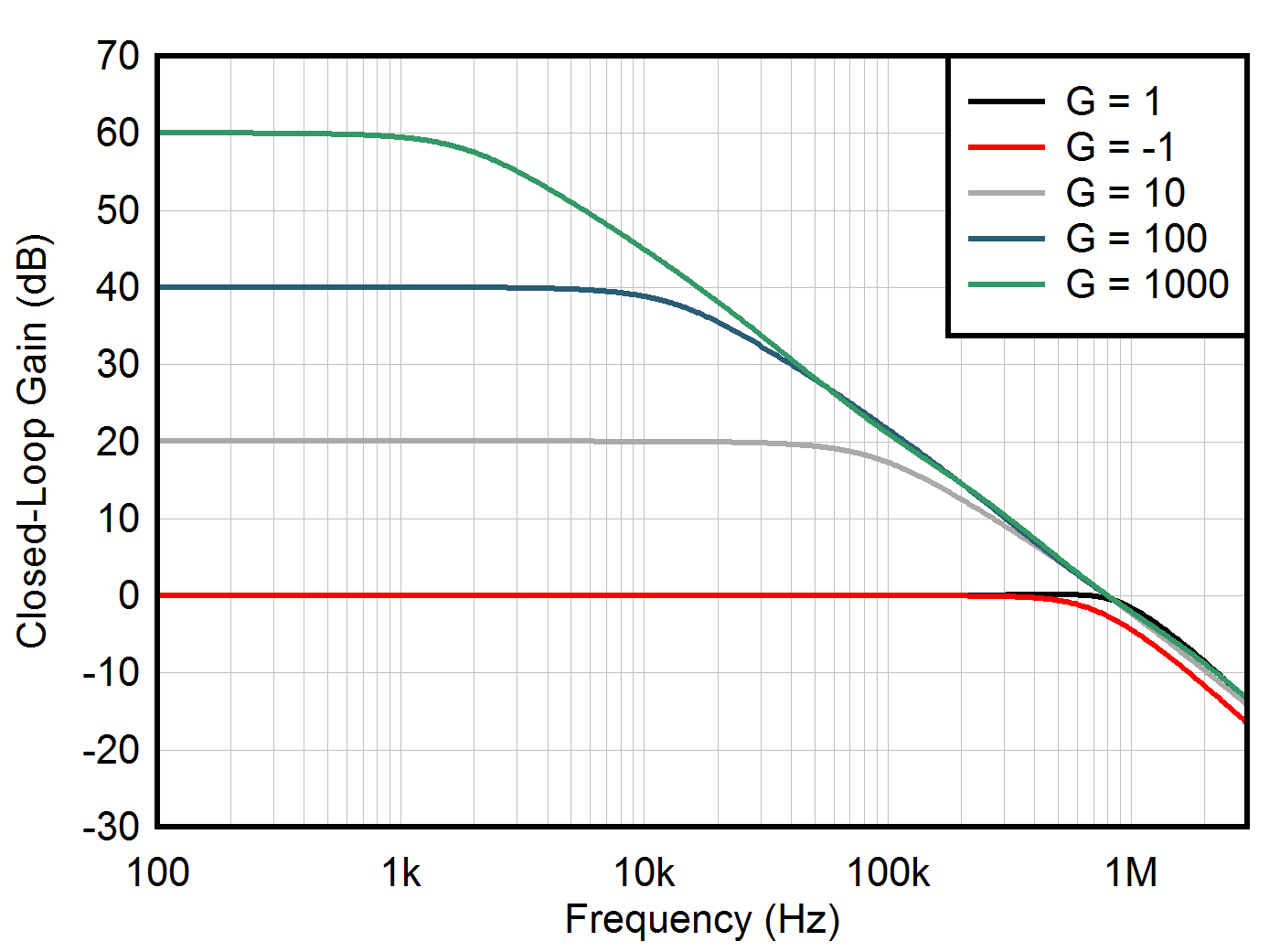

GUID-8F3FB356-3544-4DA5-AD6F-5FA6D3CEC9CA-low.gif图 6-11 闭环增益与频率间的关系

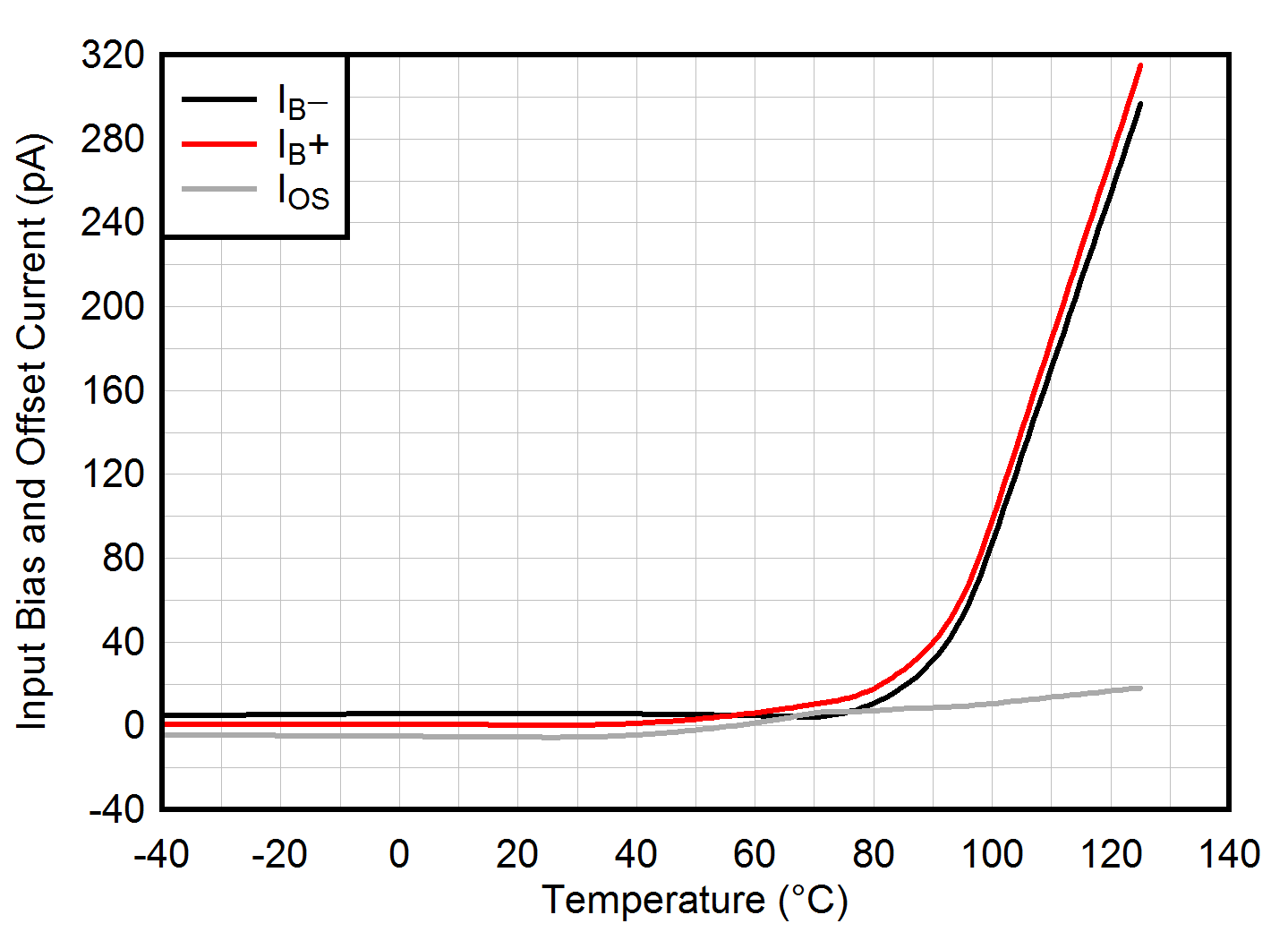

GUID-AC089107-8B37-417A-B1B4-82DD388A314F-low.gif图 6-13 输入偏置电流与温度间的关系

图 6-15 输出电压摆幅与输出电流（灌电流）间的关系
VS = 5V

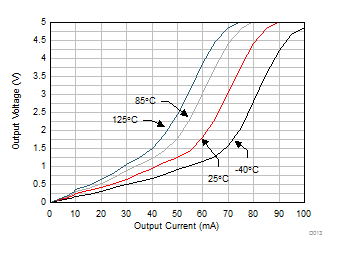

图 6-17 输出电压摆幅与输出电流（灌电流）间的关系
f = 0Hz
图 6-19 CMRR 与温度间的关系 (dB)
GUID-BD55871B-B35C-4941-920A-61F176A8889C-low.gif图 6-21 0.1Hz 至 10Hz 噪声
BW = 80kHz，VOUT = 1VRMS

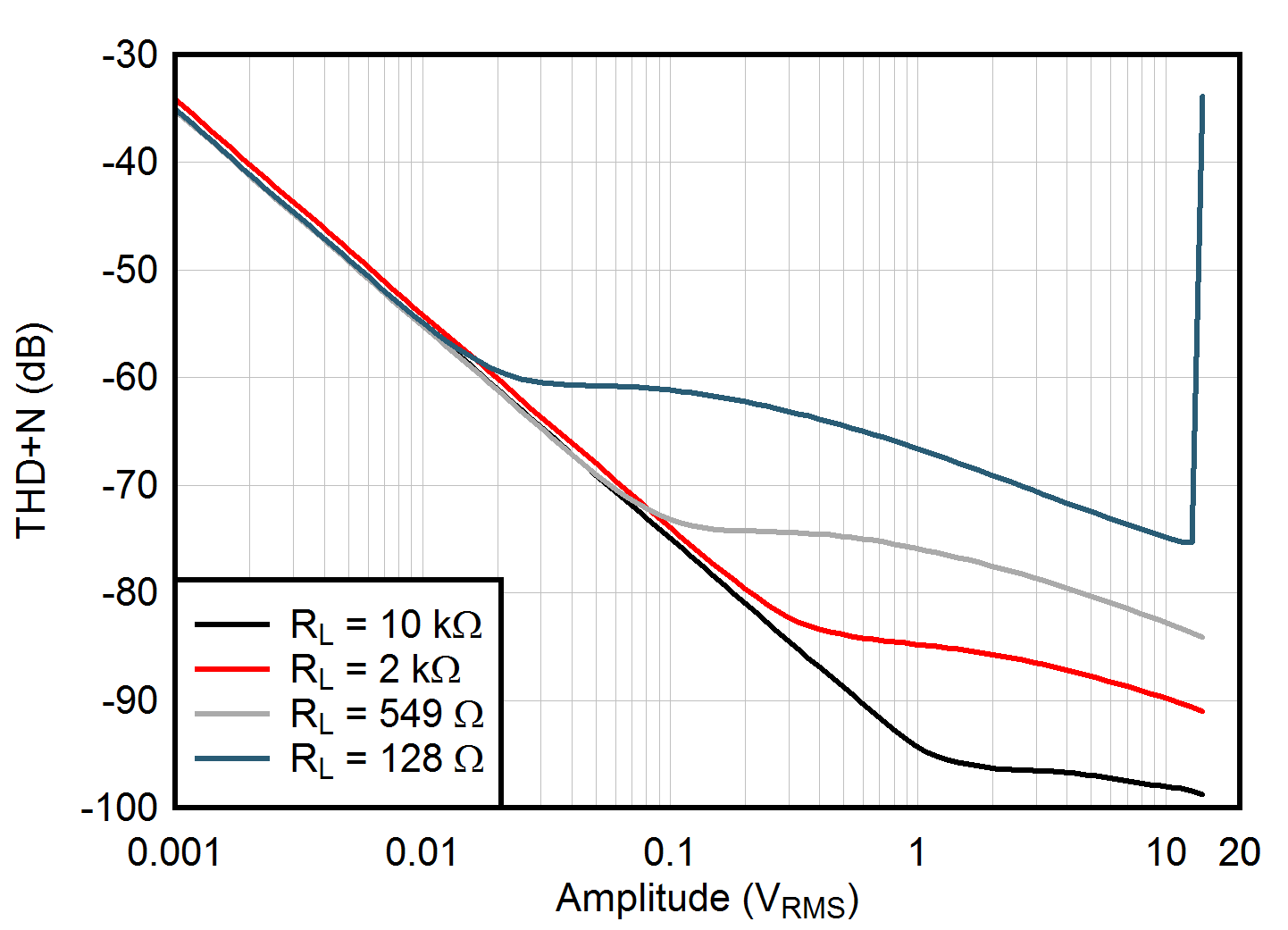

图 6-23 THD+N 比与频率间的关系
VCM = V–

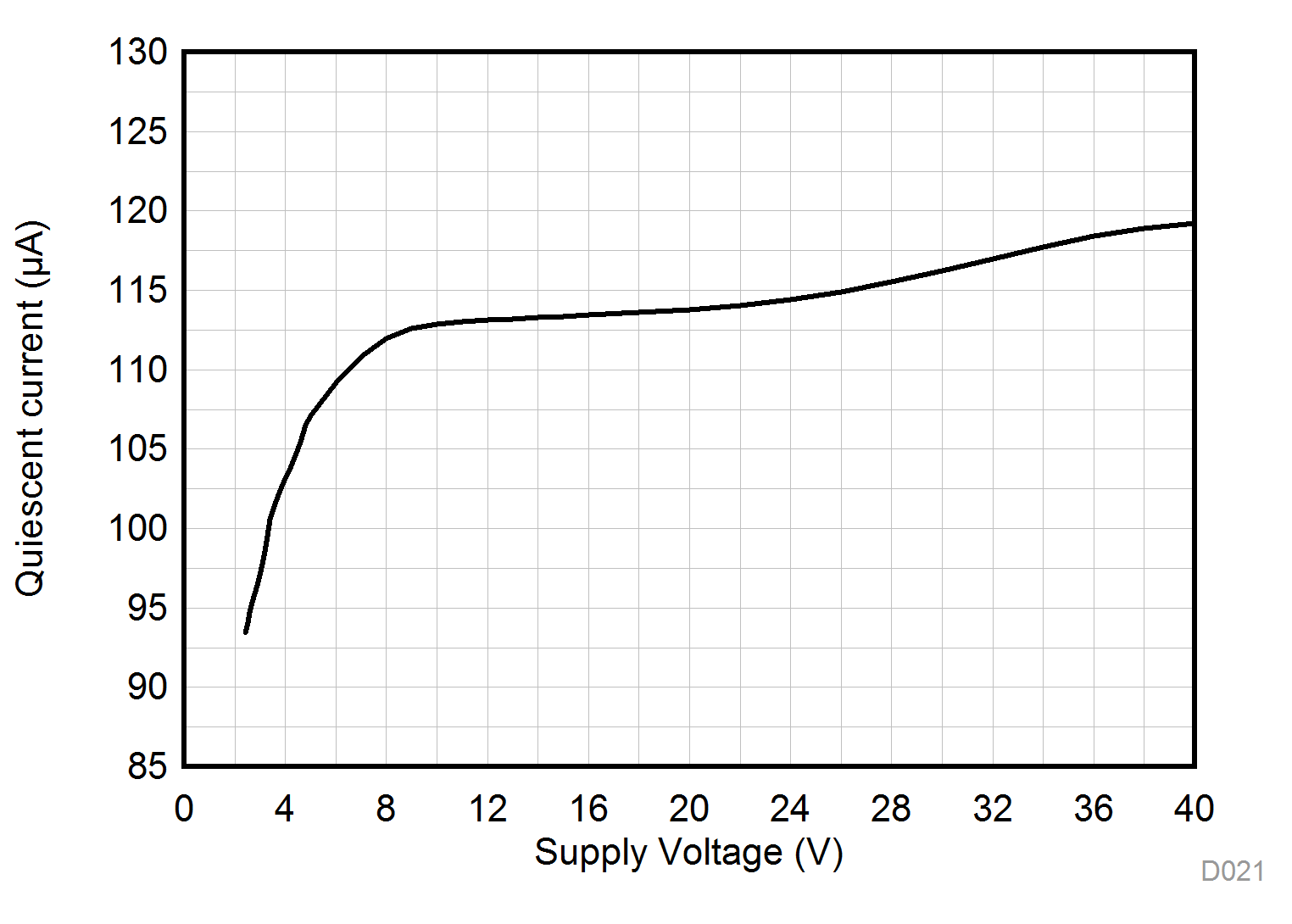

图 6-25 静态电流与电源电压间的关系

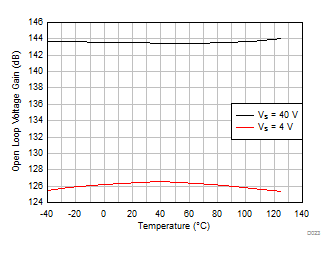

GUID-5EF71D73-A639-4D05-A4F4-834E02A6A0E7-low.gif图 6-27 开环电压增益与温度间的关系 (dB)
RL = 2kΩ

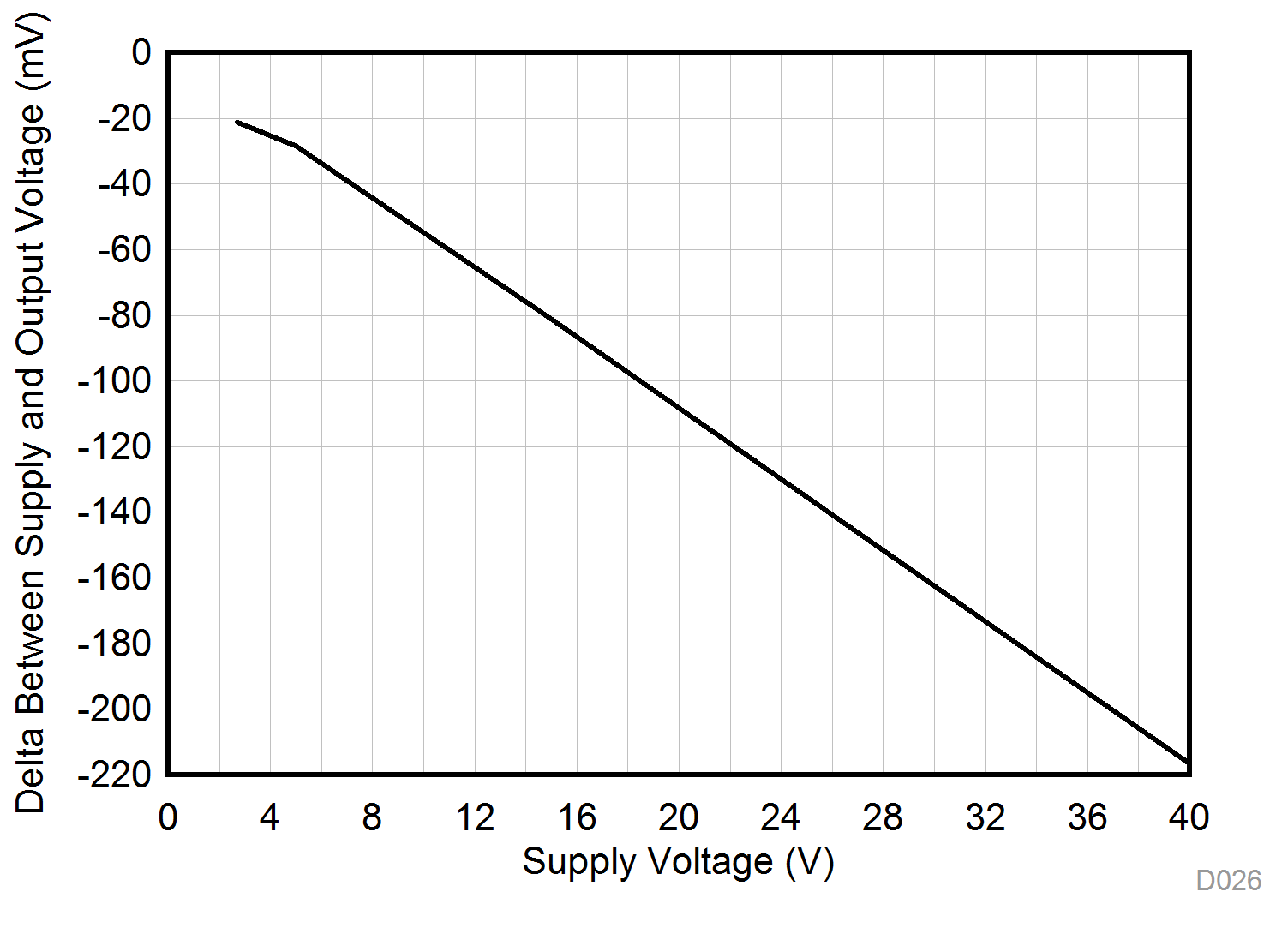

图 6-29 输出摆幅与电源电压间的关系，正摆幅
RL = 10kΩ

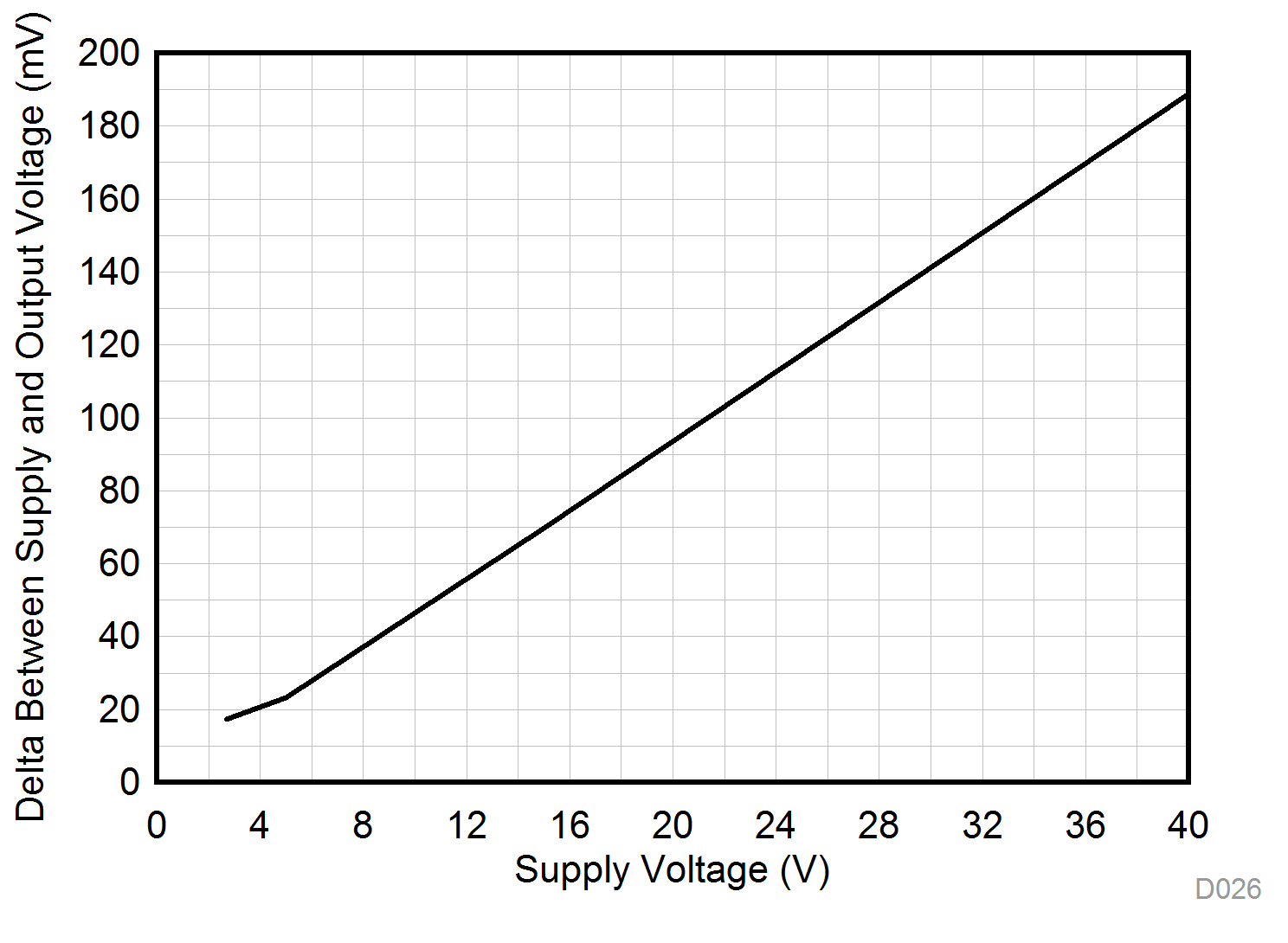

图 6-31 输出摆幅与电源电压间的关系，正摆幅
G = –1，10mV 输出阶跃

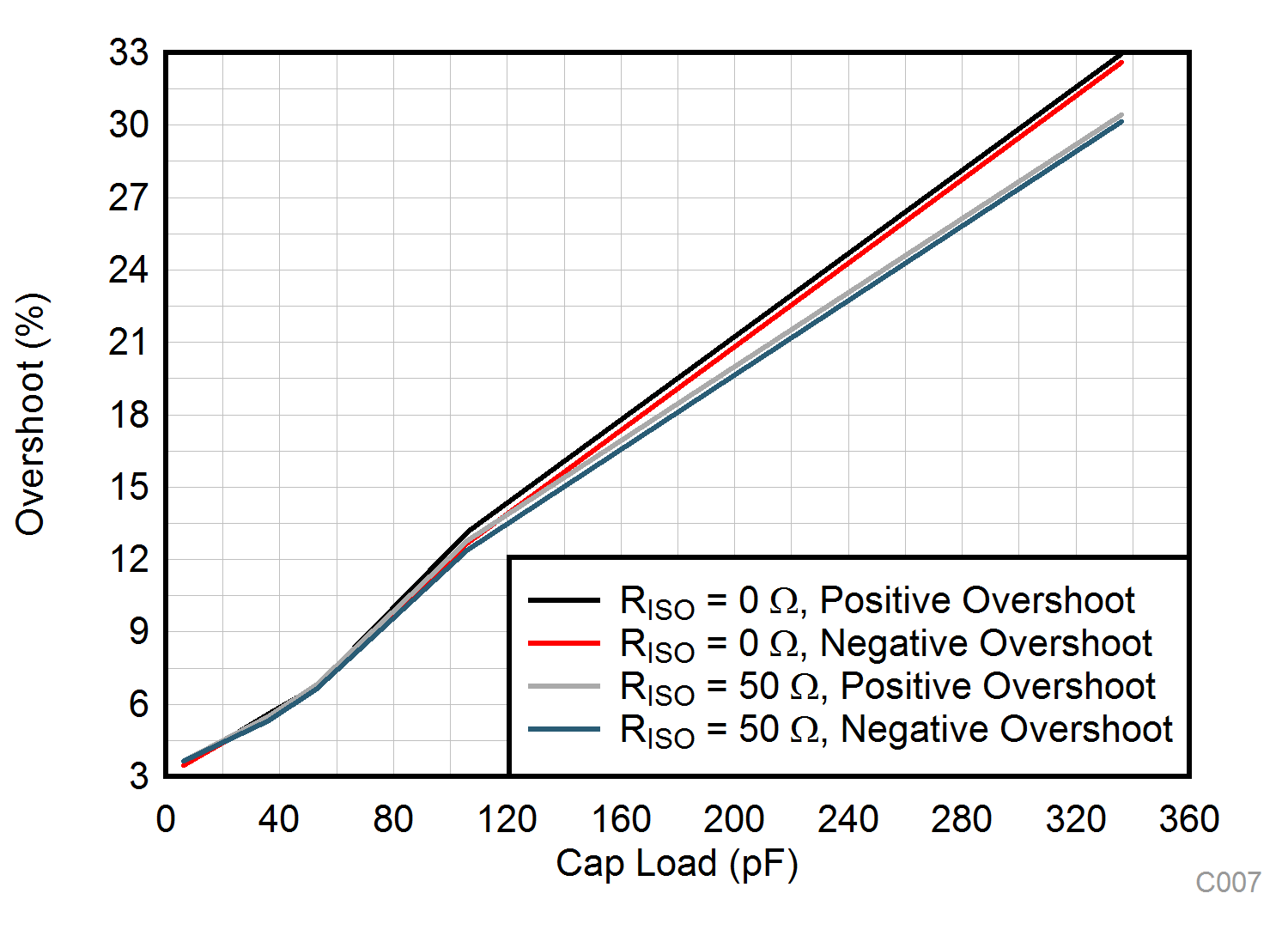

图 6-33 小信号过冲与容性负载间的关系

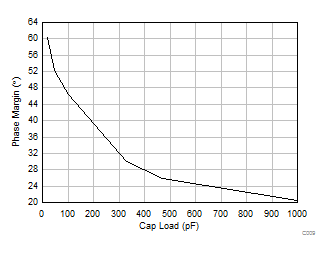

图 6-35 相位裕度与容性负载间的关系
G = -10

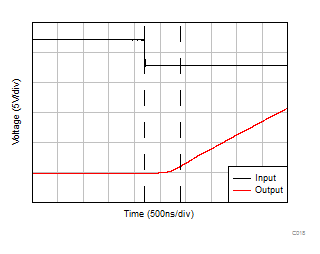

图 6-37 正过载恢复
CL = 20pF，G = 1，20mV 阶跃响应

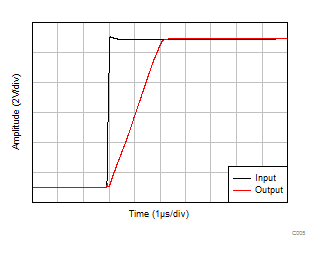

图 6-39 小信号阶跃响应
CL = 20pF，G = 1
图 6-41 大信号阶跃响应（下降）
CL = 20pF，G = -1
图 6-43 大信号阶跃响应
GUID-C9C86BB3-FD97-4250-B945-E1CD12D95436-low.gif图 6-45 最大输出电压与频率间的关系

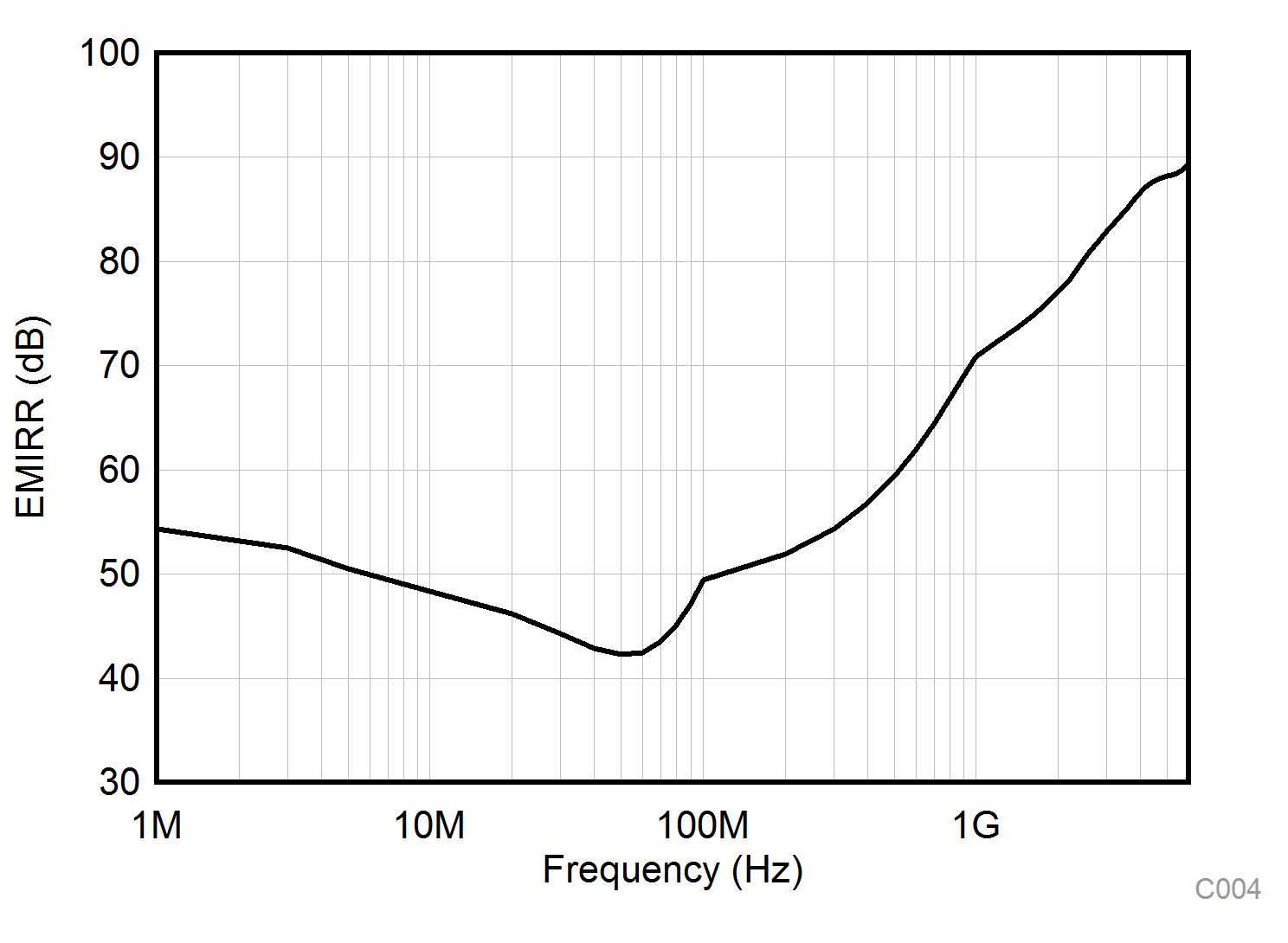

GUID-31A226DE-911A-402E-97CC-B72C8A8342E5-low.gif图 6-47 EMIRR（电磁干扰抑制比）与频率间的关系
190 个放大器的分配

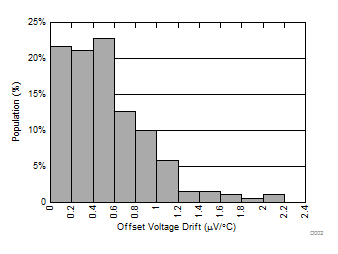

图 6-2 失调电压漂移分配
VCM = V–
每种颜色代表一个样本器件。
图 6-4 失调电压与温度间的关系
TA = 25°C
每种颜色代表一个样本器件。

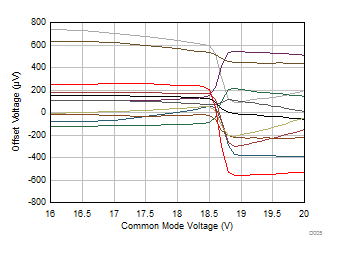

图 6-6 失调电压与共模电压间的关系（切换区域）
TA = -40°C
每种颜色代表一个样本器件。
图 6-8 失调电压与共模电压间的关系
CL = 20pF

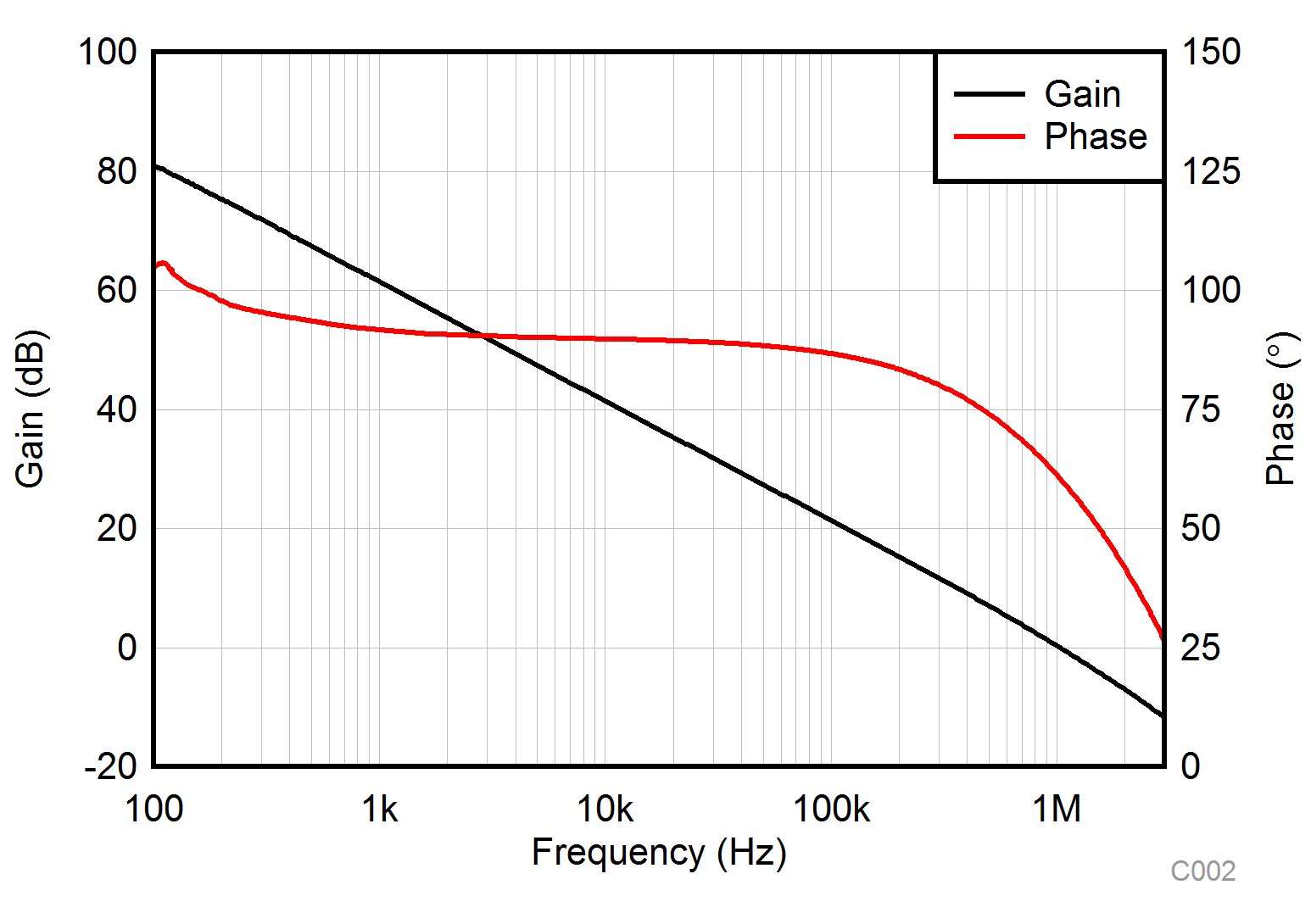

图 6-10 开环增益和相位与频率间的关系
GUID-956DD879-C4FE-4CA7-8D5A-E931FAFBF0FD-low.gif图 6-12 输入偏置电流与共模电压间的关系

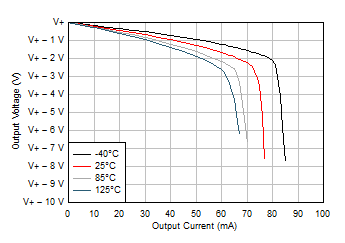

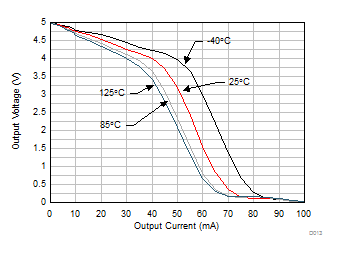

GUID-E325BD53-725C-4D1C-AE60-63B488B4F5C5-low.gif图 6-14 输出电压摆幅与输出电流（拉电流）间的关系
VS = 5V

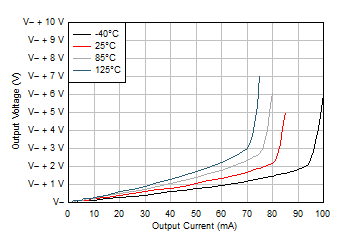

图 6-16 输出电压摆幅与输出电流（拉电流）间的关系

图 6-18 CMRR 和 PSRR 与频率间的关系
f = 0Hz
图 6-20 PSRR 与温度间的关系 (dB)
GUID-BE0C7E07-9E02-43F3-85B2-DFF28F82A8E1-low.gif图 6-22 输入电压噪声频谱密度与频率间的关系
BW = 80kHz，f = 1kHz
图 6-24 THD+N 与输出幅度间的关系

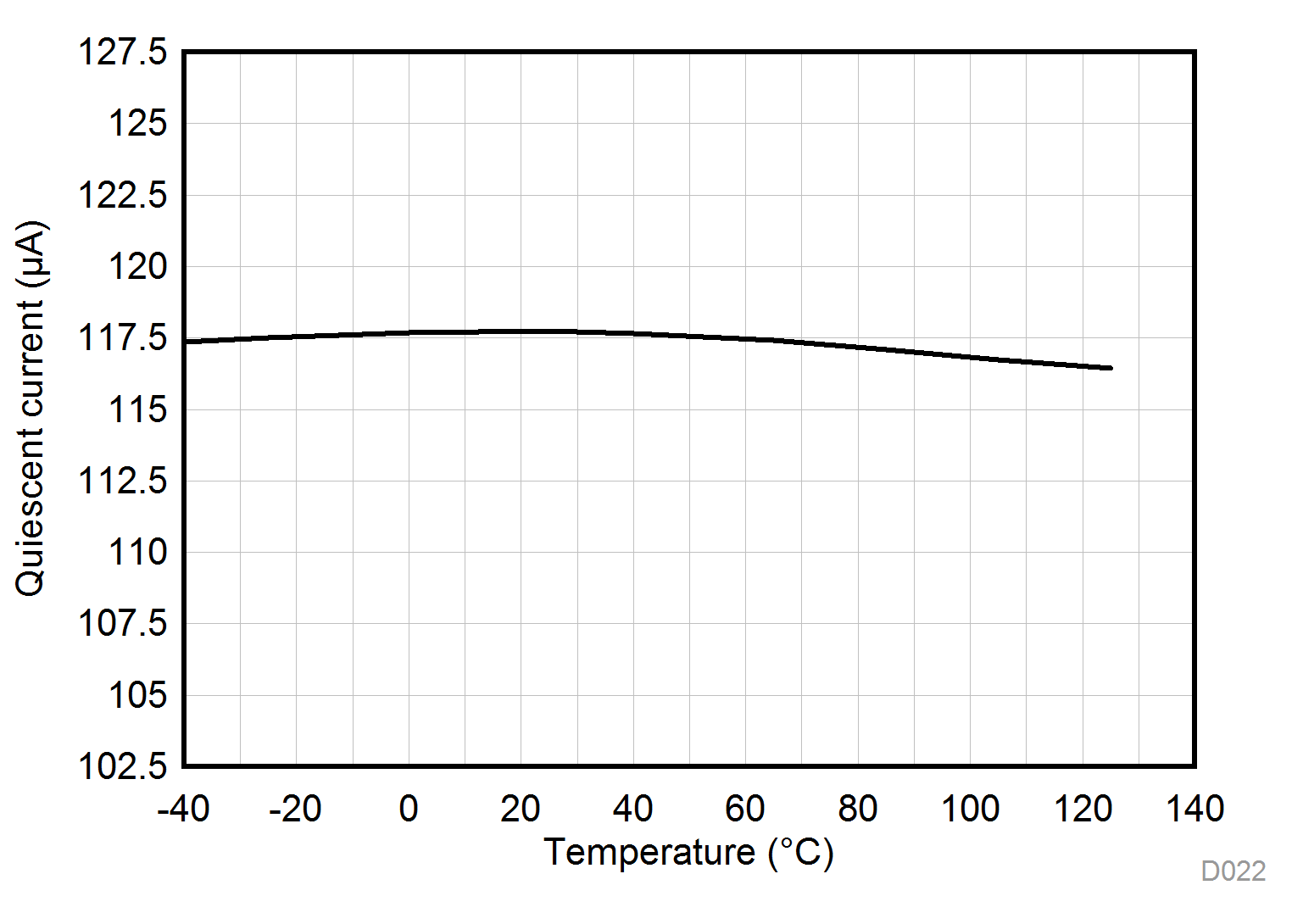

图 6-26 静态电流与温度间的关系

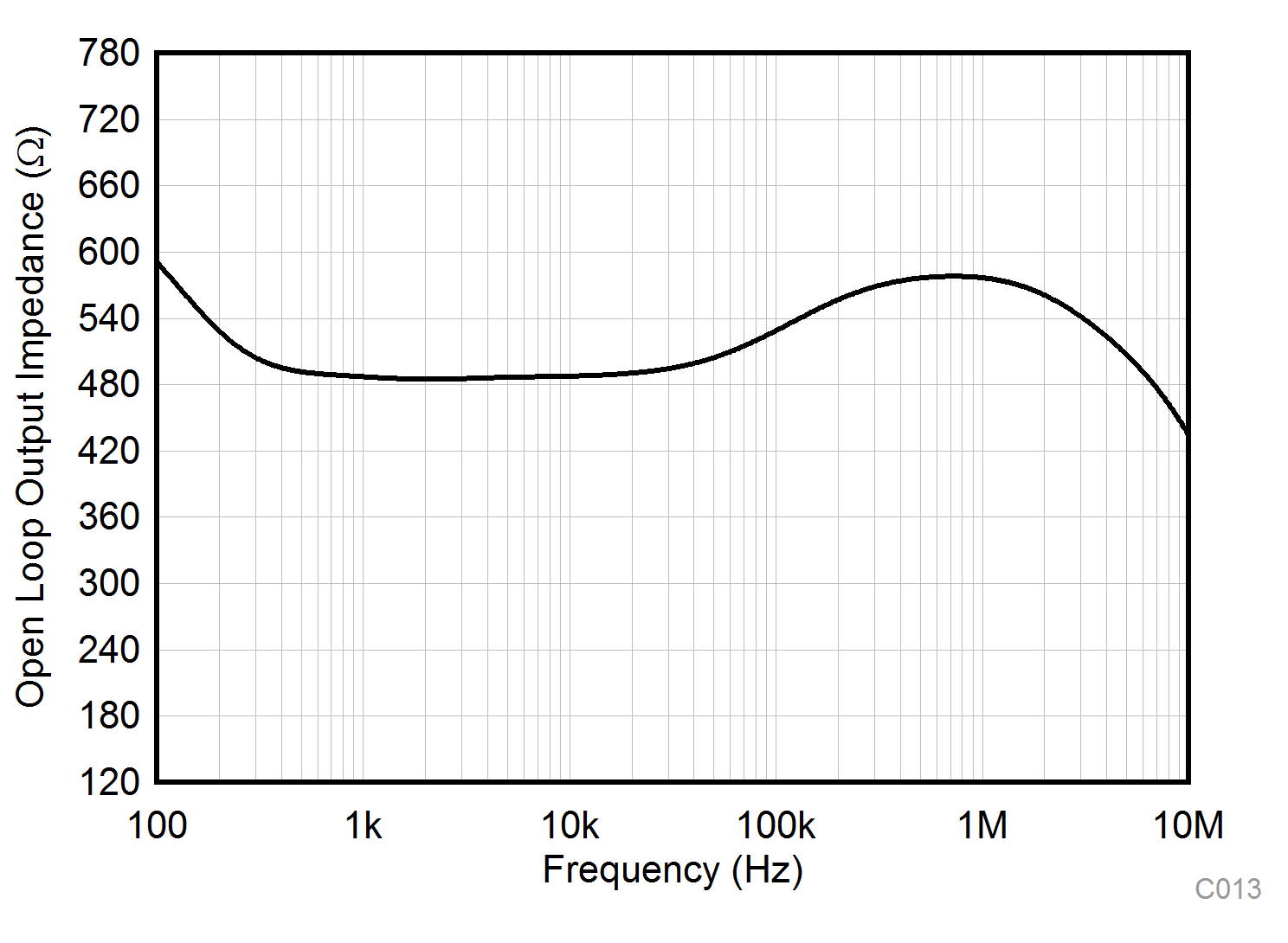

GUID-3BC3063E-FB49-4D0B-906F-E333B038FDE6-low.gif图 6-28 开环输出阻抗与频率间的关系
RL = 2kΩ

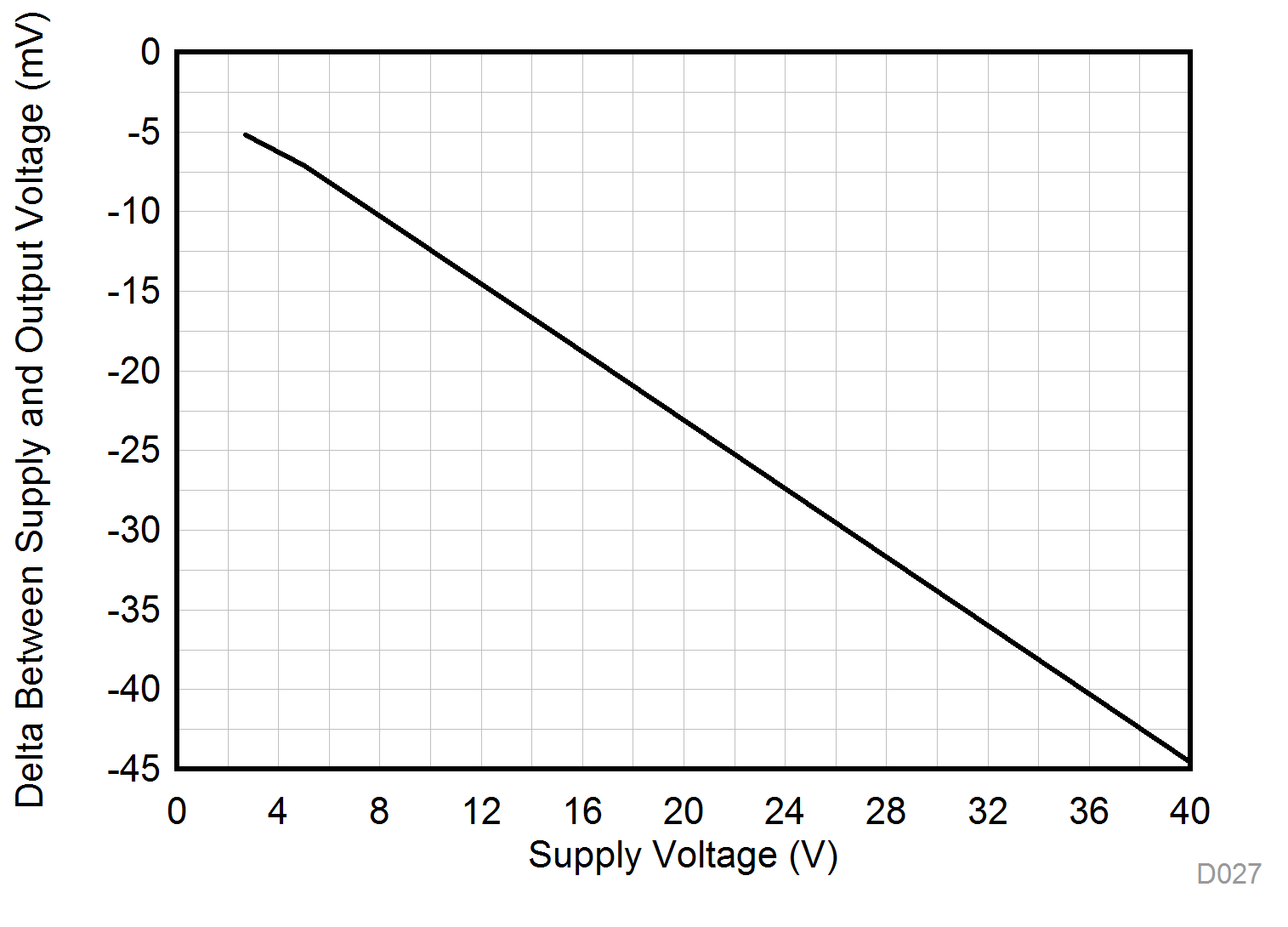

图 6-30 输出摆幅与电源电压间的关系，负摆幅
RL = 10kΩ
图 6-32 输出摆幅与电源电压间的关系，负摆幅
G = 1，10mV 输出阶跃
图 6-34 小信号过冲与容性负载间的关系
VIN = ±20V；VS = VOUT = ±17V

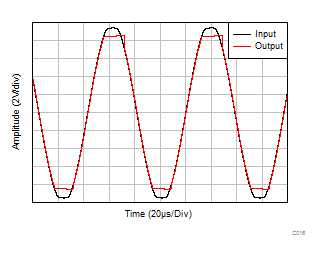

图 6-36 无相位反转
G = -10

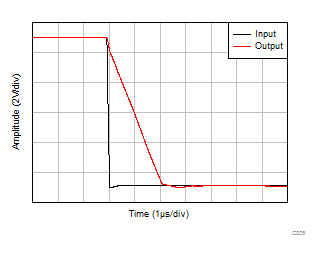

图 6-38 负过载恢复
CL = 20pF，G = -1，20mV 阶跃响应

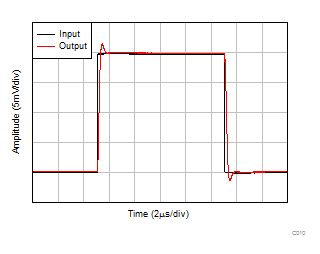

图 6-40 小信号阶跃响应
CL = 20pF，G = 1

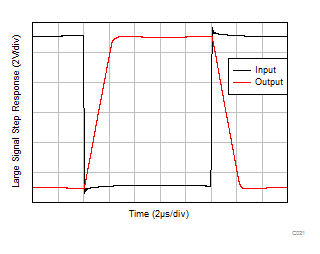

图 6-42 大信号阶跃响应（上升）

图 6-44 短路电流与温度间的关系

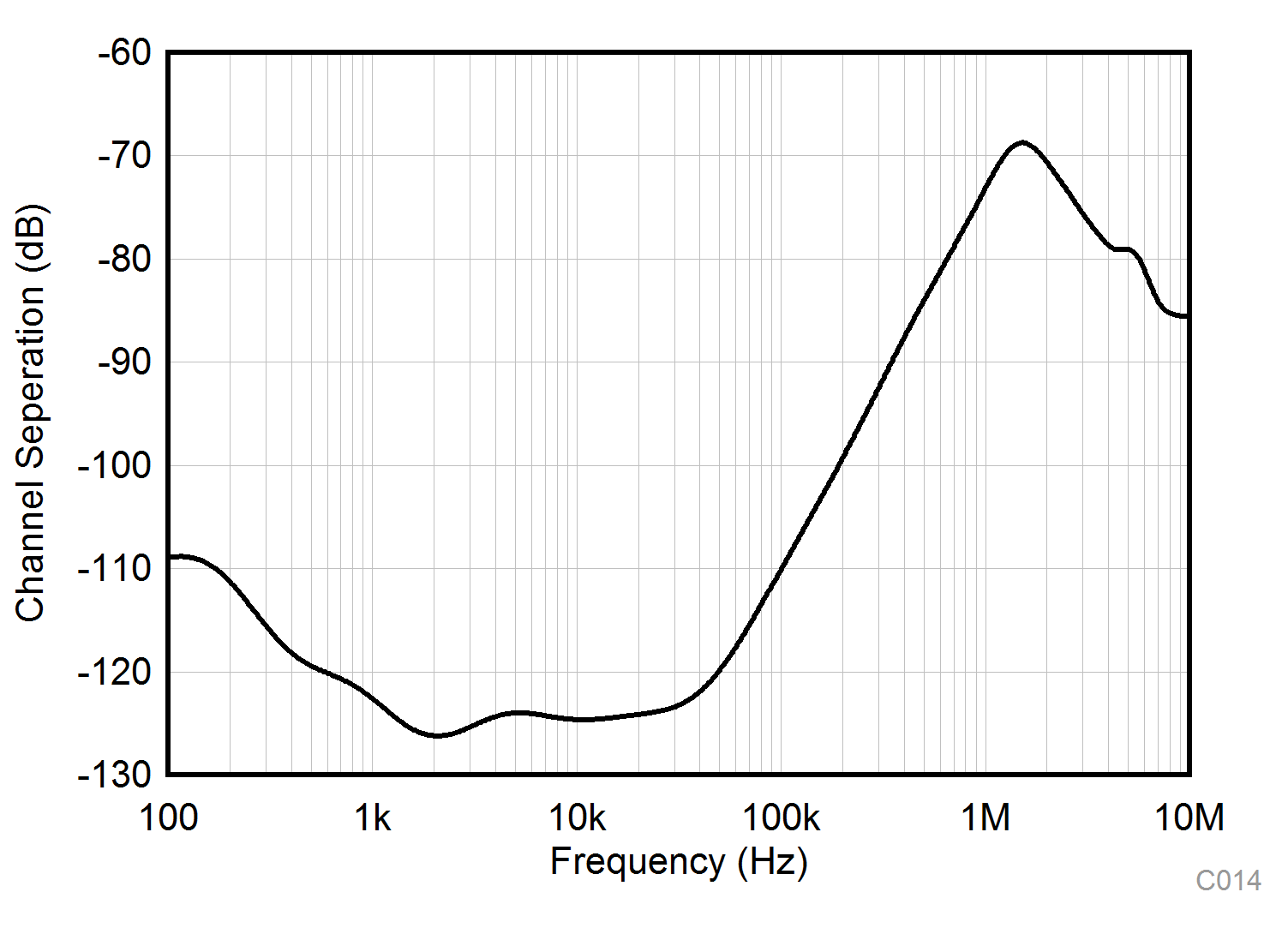

GUID-4BEA8F61-0DBC-4217-87C2-33E2718AED28-low.gif图 6-46 通道隔离与频率间的关系
