ZHCSBX9E December   2013  – November 2015 OPA192 , OPA2192 , OPA4192

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 引脚配置和功能
  6. 6 规格
    1. 6.1  绝对最大额定值
    2. 6.2  ESD 额定值
    3. 6.3  建议的工作条件
    4. 6.4  热性能信息：OPA192
    5. 6.5  热性能信息：OPA2192
    6. 6.6  热性能信息：OPA4192
    7. 6.7  电气特性：VS = ±4V 至 ±18V (VS = +8V 至 +36V)
    8. 6.8  电气特性：VS = ±2.25V 至 ±4V（VS = +4.5V 至 +8V）
    9. 6.9  典型特性
    10. 6.10 典型特性
  7. 7 参数测量信息
    1. 7.1 输入失调电压漂移
  8. 8 详细 说明
    1. 8.1 概述
    2. 8.2 功能框图
    3. 8.3 特性 说明
      1. 8.3.1 输入保护电路
      2. 8.3.2 EMI 抑制
      3. 8.3.3 反相保护
      4. 8.3.4 过热保护
      5. 8.3.5 容性负载和稳定性
      6. 8.3.6 共模电压范围
      7. 8.3.7 电气过载
      8. 8.3.8 过载恢复
    4. 8.4 器件功能模式
  9. 9 应用和实现
    1. 9.1 应用信息
    2. 9.2 典型 应用
      1. 9.2.1 16 位精度多路复用数据采集系统
        1. 9.2.1.1 设计要求
        2. 9.2.1.2 详细设计流程
        3. 9.2.1.3 应用曲线
      2. 9.2.2 输入保护的压摆率限制
      3. 9.2.3 精密参考缓冲区
  10. 10电源相关建议
  11. 11布局
    1. 11.1 布局准则
    2. 11.2 布局示例
  12. 12器件和文档支持
    1. 12.1 器件支持
      1. 12.1.1 开发支持
        1. 12.1.1.1 TINA-TI（免费软件下载）
        2. 12.1.1.2 TI 高精度设计
    2. 12.2 文档支持
      1. 12.2.1 相关文档
    3. 12.3 相关链接
    4. 12.4 社区资源
    5. 12.5 商标
    6. 12.6 静电放电警告
    7. 12.7 Glossary
  13. 13机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

6 规格

6.1 绝对最大额定值

在自然通风温度范围内测得（除非另有说明）(1)
最小值 最大值 单位
电源电压，VS = (V+) – (V–) ±20
（40，单通道电源）		 V
信号输入引脚 电压 共模 (V–) – 0.5 (V+) + 0.5 V
差分 (V+) – (V–) + 0.2
电流 ±10 mA
输出短路(2) 连续
工作 温度范围 –55 150 °C
结温 150
储存温度，Tstg -65 150
(1) 超出这些列出的绝对最大额定值可能会对器件造成永久损坏。这些仅为在极端额定值下的工作情况，这不表示在这些条件下以及其它在超出推荐的操作条件下的任何其它操作时，器件能够功能性操作. 在绝对最大额定值条件下长时间运行会影响器件可靠性。
(2) 对地短路，每个封装含一个放大器。

6.2 ESD 额定值

值 单位
V(ESD) 静电放电 人体放电模型 (HBM)，符合 ANSI/ESDA/JEDEC JS-001(1) ±4000 V
OPA192
V(ESD) 静电放电 充电器件模型 (CDM)，符合 JEDEC 规范 JESD22-C101(2) ±1000 V
OPA2192
V(ESD) 静电放电 充电器件模型 (CDM)，符合 JEDEC 规范 JESD22-C101(2) ±750 V
OPA4192
V(ESD) 静电放电 充电器件模型 (CDM)，符合 JEDEC 规范 JESD22-C101(2) ±500 V
(1) JEDEC 文档 JEP155 规定：500V HBM 能够在标准 ESD 控制流程下安全生产。
(2) JEDEC 文档 JEP157 规定：250V CDM 能够在标准 ESD 控制流程下安全生产。

6.3 建议的工作条件

在自然通风条件下的工作温度范围内（除非另有说明）
最小值 标称值 最大值 单位
电源电压，VS = (V+) – (V–) 4.5 (±2.25) 36 (±18) V
额定温度范围 -40 +125 °C

6.4 热性能信息：OPA192

热指标(1) OPA192 单位
D (SOIC) DBV (SOT) DGK (VSSOP)
8 引脚 5 引脚 8 引脚
RθJA 结至环境热阻 115.8 158.8 180.4 °C/W
RθJC(top) 结至芯片外壳（顶部）热阻 60.1 60.7 67.9 °C/W
RθJB 结至电路板热阻 56.4 44.8 102.1 °C/W
ψJT 结至顶部的特征参数 12.8 1.6 10.4 °C/W
ψJB 结至电路板的特征参数 55.9 4.2 100.3 °C/W
RθJC(bot) 结至芯片外壳（底部）热阻 不适用 不适用 不适用 °C/W
(1) 有关传统和新热指标的更多信息，请参阅应用报告《半导体和 IC 封装热指标》。

6.5 热性能信息：OPA2192

热指标(1) OPA2192 单位
D (SOIC) DGK (VSSOP)
8 引脚 8 引脚
RθJA 结至环境热阻 107.9 158 °C/W
RθJC(top) 结至芯片外壳（顶部）热阻 53.9 48.6 °C/W
RθJB 结至电路板热阻 48.9 78.7 °C/W
ψJT 结至顶部的特征参数 6.6 3.9 °C/W
ψJB 结至电路板的特征参数 48.3 77.3 °C/W
RθJC(bot) 结至芯片外壳（底部）热阻 不适用 不适用 °C/W
(1) 有关传统和新热指标的更多信息，请参阅应用报告《半导体和 IC 封装热指标》。

6.6 热性能信息：OPA4192

热指标(1) OPA4192 单位
D (SOIC) PW (TSSOP)
14 引脚 14 引脚
RθJA 结至环境热阻 86.4 92.6 °C/W
RθJC(top) 结至芯片外壳（顶部）热阻 46.3 27.5 °C/W
RθJB 结至电路板热阻 41.0 33.6 °C/W
ψJT 结至顶部的特征参数 11.3 1.9 °C/W
ψJB 结至电路板的特征参数 40.7 33.1 °C/W
RθJC(bot) 结至芯片外壳（底部）热阻 不适用 不适用 °C/W
(1) 有关传统和新热指标的更多信息，请参阅应用报告《半导体和 IC 封装热指标》。

6.7 电气特性：VS = ±4V 至 ±18V (VS = +8V 至 +36V)

TA = +25°C 时，VCM = VOUT = VS / 2，并且 RLOAD = 10kΩ 连接至 VS / 2，除非另有说明。
参数 测试条件 最小值 典型值 最大值 单位
失调电压
VOS 输入失调电压 ±5 ±25 µV
TA = 0°C 至 85°C ±8 ±50
TA = -40°C 至 +125°C ±10 ±75
VCM = (V+) – 1.5V ±10 ±40
TA = 0°C 至 85°C ±25 ±150
TA = -40°C 至 +125°C ±50 ±250
dVOS/dT 输入失调电压漂移 仅 D 封装 TA = 0°C 至 85°C ±0.1 ±0.5 µV/°C
TA = -40°C 至 +125°C ±0.15 ±0.8
仅 DBV、DGK 和 PW 封装 TA = 0°C 至 85°C ±0.1 ±0.8
TA = -40°C 至 +125°C ±0.2 ±1.0
PSRR 电源抑制比 TA = -40°C 至 +125°C ±0.3 ±1.0 µV/V
输入偏置电流
IB 输入偏置电流 ±5 ±20 pA
TA=-40°C 至 +125°C ±5 nA
IOS 输入偏移电流 ±2 ±20 pA
TA=-40°C 至 +125°C ±2 nA
噪声
En 输入电压噪声 (V-)-0.1V<VCM<(V+)-3V f = 0.1Hz 至 10Hz 1.30 µVPP
(V+) – 1.5V < VCM < (V+) + 0.1V f = 0.1Hz 至 10Hz 4
en 输入电压噪声密度 (V-)-0.1V<VCM<(V+)-3V f = 100Hz 10.5 nV/√Hz
f=1kHz 5.5
(V+) – 1.5V < VCM < (V+) + 0.1V f = 100Hz 32
f = 1kHz 12.5
噪声（续）
in 输入电流噪声密度 f=1kHz 1.5 fA/√Hz
输入电压
VCM 共模电压范围 (V–) – 0.1 (V+)+0.1 V
CMRR 共模抑制比 (V-)-0.1V<VCM<(V+)-3V 120 140 dB
TA = -40°C 至 +125°C 114 126
(V+) – 1.5V < VCM < (V+) 100 120
TA = -40°C 至 +125°C 86 100
(V+) – 3V < VCM < (V+) – 1.5V 请参阅 典型特性
输入阻抗
ZID 差分 100 || 1.6 MΩ || pF
ZIC 共模 1 || 6.4 1013Ω || pF
开环增益
AOL 开环电压增益 (V–) + 0.6V < VO < (V+) – 0.6V，RLOAD = 2kΩ 120 134 dB
TA = -40°C 至 +125°C 114 126
(V–) + 0.3V < VO < (V+) – 0.3V，RLOAD = 10kΩ 126 140
TA = -40°C 至 +125°C 120 134
频率响应
GBW 单位带宽增益积 10 MHz
SR 压摆率 G = 1，10V阶跃 20 V/µs
ts 稳定时间 达 0.01% V S = ±18V，G = 1，10V 阶跃 1.4 µs
V S = ±18V，G = 1，5V 阶跃 0.9
达 0.001% V S = ±18V，G = 1，10V 阶跃 2.1
V S = ±18V，G = 1，5V 阶跃 1.8
tOR 过载恢复时间 VIN × G = VS 200 ns
THD+N 总谐波失真 + 噪声 G = 1，f = 1kHz，VO = 3.5VRMS 0.00008%
串扰 OPA2192 和 OPA4192，在 dc 下 150 dB
OPA2192 和 OPA4192，f = 100kHz 130
输出
VO 电压输出摆幅到 正电源轨 无负载 5 15 mV
RLOAD = 10kΩ 95 110
RLOAD = 2kΩ 430 500
负电源轨 无负载 5 15
RLOAD = 10kΩ 95 110
RLOAD = 2kΩ 430 500
ISC 短路电流 ±65 mA
CLOAD 容性负载驱动 请参阅 典型特性
ZO 开环输出阻抗 f=1MHz，IO = 0A，请参阅Figure 31 375 Ω
电源
IQ 每个放大器的静态电流 IO = 0A 1 1.2 mA
TA = –40°C 至 +125°C，IO = 0A 1.5
温度
过热保护(1) 140 °C

6.8 电气特性：VS = ±2.25V 至 ±4V（VS = +4.5V 至 +8V）

在TA = +25°C 时，VCM = VOUT = VS / 2，并且 RLOAD = 10kΩ 连接至 VS / 2，除非另有说明。
参数 测试条件 最小值 典型值 最大值 单位
失调电压
VOS 输入失调电压 VCM = (V+) – 3V ±5 ±25 µV
TA = 0°C 至 85°C ±8 ±50
TA = -40°C 至 +125°C ±10 ±75
(V+) – 3.5V < VCM < (V+) – 1.5V 请参阅共模电压范围一节
VCM = (V+) – 1.5V ±10 ±40 µV
TA = 0°C 至 85°C ±25 ±150
TA = -40°C 至 +125°C ±50 ±250
dVOS/dT 输入失调电压漂移 VCM = (V+) – 3V，
仅有D封装		 TA = 0°C 至 85°C ±0.1 ±0.5 µV/°C
TA = -40°C 至 +125°C ±0.15 ±0.8
VCM = (V+) – 3V，
仅 DBV、DGK 和 PW 封装		 TA = 0°C 至 85°C ±0.1 ±0.8
TA = -40°C 至 +125°C ±0.2 ±1.1
VCM = (V+) – 1.5V，TA = –40°C 至 +125°C ±0.5 ±3
PSRR 电源抑制比 TA = –40°C 至 +125°C，VCM = VS / 2 – 0.75V ±1 µV/V
输入偏置电流
IB 输入偏置电流 ±5 ±20 pA
TA=-40°C 至 +125°C ±5 nA
IOS 输入偏移电流 ±2 ±20 pA
TA=-40°C 至 +125°C ±2 nA
噪声
En 输入电压噪声 (V–) – 0.1V < VCM < (V+) – 3V，f = 0.1Hz 至 10Hz 1.30 µVPP
(V+) – 1.5V < VCM < (V+) + 0.1V，f = 0.1Hz 至 10Hz 4
en 输入电压噪声密度 (V-)-0.1V<VCM<(V+)-3V f = 100Hz 10.5 nV/√Hz
f=1kHz 5.5
(V+) – 1.5V < VCM < (V+) + 0.1V f = 100Hz 32
f = 1kHz 12.5
in 输入电流噪声密度 f=1kHz 1.5 fA/√Hz
输入电压
VCM 共模电压范围 (V–) – 0.1 (V+)+0.1 V
CMRR 共模抑制比 (V–) – 0.1V < VCM < (V+) – 3V 94 110 dB
TA = -40°C 至 +125°C 90 104
(V+) – 1.5V < VCM < (V+) 100 120
TA = -40°C 至 +125°C 84 100
(V+) – 3V < VCM < (V+) – 1.5V 请参阅 典型特性
输入阻抗
ZID 差分 100 || 1.6 MΩ || pF
ZIC 共模 1 || 6.4 1013Ω || pF
开环增益
AOL 开环电压增益 (V–) + 0.6V < VO < (V+) – 0.6V，RLOAD = 2kΩ 110 120 dB
TA = -40°C 至 +125°C 100 114
(V–) + 0.3V < VO < (V+) – 0.3V，RLOAD = 10kΩ 110 126
TA = -40°C 至 +125°C 110 120
频率响应
GBW 单位带宽增益积 10 MHz
SR 压摆率 G = 1，10V阶跃 20 V/µs
ts 稳定时间 达 0.01% VS = ±3V，G = 1，5V 阶跃 1 µs
tOR 过载恢复时间 VIN× G = VS 200 ns
串扰 OPA2192 和 OPA4192，在 dc 下 150 dB
OPA2192 和 OPA4192，f = 100kHz 130
输出
VO 电源轨的电压输出摆幅 正电源轨 无负载 5 15 mV
RLOAD = 10kΩ 95 110
RLOAD = 2kΩ 430 500
负电源轨 无负载 5 15
RLOAD = 10kΩ 95 110
RLOAD = 2kΩ 430 500
ISC 短路电流 ±65 mA
CLOAD 容性负载驱动 请参阅 典型特性
ZO 开环输出阻抗 f=1MHz，IO = 0A，请参阅 Figure 31 375 Ω
电源
IQ 每个放大器的静态电流 IO = 0A 1 1.2 mA
TA = -40°C 至 +125°C 1.5
温度
过热保护(1) 140 °C
(1) 有关过热保护的详细 说明， 请参阅过热保护一节。

6.9 典型特性

Table 1. 图形列表

说明 图表
失调电压产生分布 Figure 1 到 Figure 6
失调电压漂移分布 Figure 7 到 Figure 10
失调电压与温度间的关系 Figure 11
失调电压与共模电压间的关系 Figure 12 到 Figure 14
失调电压与电源电压间的关系 Figure 15
开环增益和相位与频率间的关系 Figure 16
闭环增益和相位与频率间的关系 Figure 17
输入偏置电流与共模电压间的关系 Figure 18
全温度范围内输入偏置电流 Figure 19
输出电压摆幅与输出电流间的关系（最大电源电压） Figure 20
CMRR 和 PSRR 与频率间的关系 Figure 21
CMRR 与温度间的关系 Figure 22
PSRR 与温度间的关系 Figure 23
0.1Hz 至 10Hz 噪声 Figure 24
输入电压噪声频谱密度与频率间的关系 Figure 25
THD+N 比与频率间的关系 Figure 26
THD+N 与输出摆幅间的关系 Figure 27
静态电流与电源电压间的关系 Figure 28
静态电流与温度间的关系 Figure 29
开环增益与温度间的关系 Figure 30
开环输出阻抗与频率间的关系 Figure 31
小信号过冲与容性负载间的关系（输出阶跃为 100mV） Figure 32， Figure 33
无相位反转 Figure 34
正过载恢复 Figure 35
负过载恢复 Figure 36
小信号阶跃响应 (100mV) Figure 37, Figure 38
大信号阶跃响应 Figure 39
稳定时间 Figure 40 到 Figure 43
短路电流与温度间的关系 Figure 44
最大输出电压与频率间的关系 Figure 45
传播延迟上升沿 Figure 46
传播延迟下降沿 Figure 47
串扰与频率 Figure 48

6.10 典型特性

TA = 25°C 时，VS = ±18V，VCM = VS / 2，RLOAD = 10kΩ 连接至 VS / 2，并且 CL = 100pF，除非另有说明。
OPA192 OPA2192 OPA4192 C032_.png
Figure 1. 25°C 下失调电压产生分布图
OPA192 OPA2192 OPA4192 C027_OT.png
Figure 3. 85°C 下失调电压产生分布图
OPA192 OPA2192 OPA4192 C025_OT.png
Figure 5. -25°C 下失调电压产生分布图
OPA192 OPA2192 OPA4192 C042_OT.png
OPA192ID 和 OPA2192ID
Figure 7. 失调电压漂移分布图
–40°C 至 +125°C
OPA192 OPA2192 OPA4192 C043_OT.png
OPA192ID 和 OPA2192ID
Figure 9. 失调电压漂移分布图
0°C 至 85°C
OPA192 OPA2192 OPA4192 C035_OT.png
Figure 11. 失调电压与温度间的关系
OPA192 OPA2192 OPA4192 C003_OT.png
Figure 13. 失调电压与共模电压间的关系
OPA192 OPA2192 OPA4192 C006_OT.png
Figure 15. 失调电压与电源电压间的关系
OPA192 OPA2192 OPA4192 C003_SBOS620.png
Figure 17. 闭环增益和相位与频率间的关系
OPA192 OPA2192 OPA4192 C015_OT.png
Figure 19. 全温度范围内输入偏置电流
OPA192 OPA2192 OPA4192 C012_SBOS620.png
Figure 21. CMRR 和 PSRR 与频率间的关系
OPA192 OPA2192 OPA4192 C007_OT.png
Figure 23. PSRR 与温度间的关系
OPA192 OPA2192 OPA4192 C002_SBOS620.png
Figure 25. 输入电压噪声频谱密度
与频率间的关系
OPA192 OPA2192 OPA4192 C008_SBOS620.png
Figure 27. THD+N 与输出摆幅间的关系
OPA192 OPA2192 OPA4192 C011_OT.png
Figure 29. 静态电流与温度间的关系
OPA192 OPA2192 OPA4192 C016_SBOS620.png
Figure 31. 开环输出阻抗与频率间的关系
OPA192 OPA2192 OPA4192 C013b_SBOS620.png
Figure 33. 小信号过冲与容性负载间的关系
（输出阶跃为 100mV）
OPA192 OPA2192 OPA4192 C009_SBOS620.png

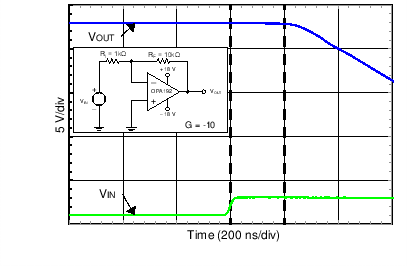

Figure 35. 正过载恢复
OPA192 OPA2192 OPA4192 C015_SBOS620.png
Figure 37. 小信号阶跃响应 (100mV)
OPA192 OPA2192 OPA4192 C005_SBOS620.png
Figure 39. 大信号阶跃响应
OPA192 OPA2192 OPA4192 C034b_.png
Figure 41. 稳定时间（5V 正阶跃）
OPA192 OPA2192 OPA4192 C034b_.png
Figure 43. 稳定时间（5V 负阶跃）
OPA192 OPA2192 OPA4192 C033_.png
Figure 45. 最大输出电压与频率间的关系
OPA192 OPA2192 OPA4192 C026_.png
Figure 47. 传播延迟下降沿
OPA192 OPA2192 OPA4192 C028_OT.png
Figure 2. 125°C 下失调电压产生分布图
OPA192 OPA2192 OPA4192 C026_OT.png
Figure 4. 0°C 下失调电压产生分布图
OPA192 OPA2192 OPA4192 C024_OT.png
Figure 6. -40°C 下失调电压产生分布图
OPA192 OPA2192 OPA4192 C045_OT.png
OPA192IDBV、OPA192IDGK、OPA2192IDGK 和 OPA4192IPW
Figure 8. 失调电压漂移分布图
–40°C 至 +125°C
OPA192 OPA2192 OPA4192 C044_OT.png
OPA192IDBV、OPA192IDGK、OPA2192IDGK 和 OPA4192IPW
Figure 10. 失调电压漂移分布图
0°C 至 85°C
OPA192 OPA2192 OPA4192 C002_OT.png
Figure 12. 失调电压与共模电压间的关系
OPA192 OPA2192 OPA4192 C005_OT.png
Figure 14. 失调电压与共模电压间的关系
OPA192 OPA2192 OPA4192 C004_SBOS620.png
Figure 16. 开环增益和相位与频率间的关系
OPA192 OPA2192 OPA4192 C017_OT.png
Figure 18. 输入偏置电流与共模电压间的关系
OPA192 OPA2192 OPA4192 C018_OT.png
Figure 20. 输出电压摆幅与输出电流间的关系（最大电源电压）
OPA192 OPA2192 OPA4192 C008_OT.png
Figure 22. CMRR 与温度间的关系
OPA192 OPA2192 OPA4192 C001_SBOS620.png
Figure 24. 0.1Hz 至 10Hz 噪声
OPA192 OPA2192 OPA4192 C007_SBOS620.png
Figure 26. THD+N 比与频率间的关系
OPA192 OPA2192 OPA4192 C012_OT.png
Figure 28. 静态电流与电源电压间的关系
OPA192 OPA2192 OPA4192 C009_OT.png
Figure 30. 开环增益与温度间的关系
OPA192 OPA2192 OPA4192 C013_SBOS620.png
Figure 32. 小信号过冲与容性负载间的关系
（输出阶跃为 100mV）
OPA192 OPA2192 OPA4192 C011_SBOS620.png
Figure 34. 无相位反转
OPA192 OPA2192 OPA4192 C010_SBOS620.png

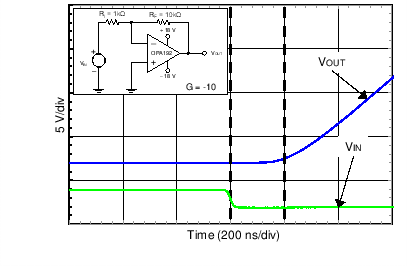

Figure 36. 负过载恢复
OPA192 OPA2192 OPA4192 C006_SBOS620.png

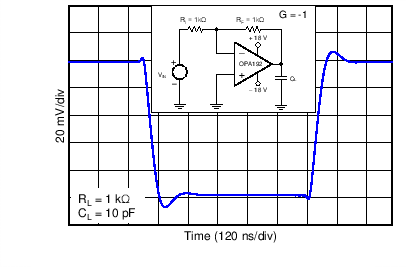

Figure 38. 小信号阶跃响应 (100mV)
OPA192 OPA2192 OPA4192 C034_.png
Figure 40. 稳定时间（10V 正阶跃）
OPA192 OPA2192 OPA4192 C034c_.png
Figure 42. 稳定时间（10V 负阶跃）
OPA192 OPA2192 OPA4192 C016_OT.png
Figure 44. 短路电流与温度间的关系
OPA192 OPA2192 OPA4192 C025_.png
Figure 46. 传播延迟上升沿
OPA192 OPA2192 OPA4192 D001_SBOS620.gif
Figure 48. 串扰与频率
